化工自動化儀表實訓裝置,高級過程控製對象係統實驗裝置
來源： 作者： 發布時間：2019-8-24 11:45:53

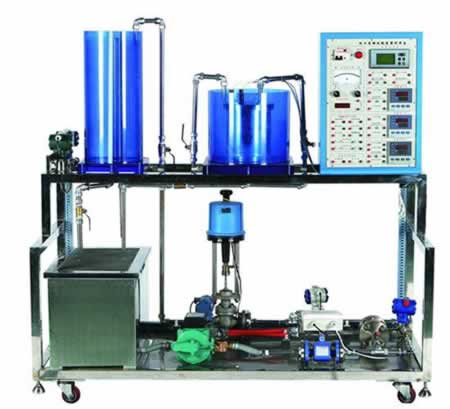

TRYGC-15化工自動化儀表實訓裝置
一、化工自動化儀表實訓裝置簡介
TRYGC-15化工自動化儀表實訓裝置設計結合了目前大中專院校《化工測量及儀表》、《檢測技術及儀表》、《熱工自動化及儀表》、《非電量測量與控製技術》、《過程控製》等課程實訓大綱的要求。通過該實訓裝置的使用和學習，學生能夠掌握有關化工儀表及自動化的基本知識，對有關儀表的安裝、調試及使用有一定的了解，並對化工生產中如何進行液位、溫度、壓力和流量等參數的自動化控製有基本的認識。
二、化工自動化儀表實訓裝置特點
對象係統為不鏽鋼框架，所有器件均為不鏽鋼和鋁合金設計
傳感器的二次測量儀表安裝在對象上，方便學生在現場進行各項操作
可實現對化工行業的四大常用熱工參數的檢測，而且每種變量的檢測傳感器類型均為兩種以上，以及每種類型傳感器、變送器的測量精度也不相同，可以進行相關的校驗
控製箱中所有的儀表均可以通過RS485通訊線與計算機建立通訊關係，可以更加直觀的看出兩種不同檢測機構精度等各方麵的區別
本裝置設有故障設置箱，可對學生進行5項排故考核
對象係統設計美觀，開放性好，為學生實訓提供了一個較好的實訓對象
三、化工自動化儀表實訓裝置技術性能
輸入電壓：單相三線～220V±10%50HZ
工作環境：環境溫度範圍為-5℃～+40℃相對濕度＜85%（25℃）海拔＜4000m
整體尺寸：160cm×75cm×154cm
裝置容量：＜3kVA
四、化工自動化儀表實訓裝置組成
被控對象（不鏽鋼框架）：
動力係統：1套
有機玻璃水箱：2套
儲水箱：1套
液位檢測三路：擴散矽壓力變送器、電容式壓力變送器和擴散矽差壓變送器
流量檢測三路：電磁流量計、渦輪流量計和孔板流量計
壓力檢測兩路：電容式差壓變送器和管道靜壓變送器
溫度檢測三路：2路PT100熱電阻和Cu50熱電阻
電動調節閥：1套
軟管及管道：若幹
閥門：若幹
控製係統
對象控製箱:1套
接線盒：1個
智能調節儀：2個
流量積算儀：1個
無紙紀錄儀：1個
開關電源：1個
單相調壓模塊：1個
漏電保護器：1個
控製開關：2個
交流電壓表：1隻
配件：
常用工具及裝置配套件：１套
豪華電腦桌：１台
五、化工自動化儀表實訓裝置軟件介紹
MCGS工控組態軟件
能夠對設定值、輸出值、P、I、D及各類可寫參數進行操作，還可修改程序算法，觀看動態變化棒圖顯示、測量值實時曲線、曆史曲線、數據報表等
盤古上位機監控軟件及OPC服務器軟件
通過盤古上位機監控軟件，可實現四通道檢測數據實時曲線的繪製，另通過OPC服務器軟件可直接掛接到MCGS組態軟件OPC服務器上，可直接將本無紙記錄儀通道數據在組態軟件中組態開發。
六、化工自動化儀表實訓裝置實訓項目
|
實訓裝置的結構組成和係統認識 |
實訓係統認識 |
|
實訓裝置硬件組成 |
實訓係統軟件介紹 |
|
離心泵的工作原理及特性認識 |
離心泵的工作原理和主要部件 |
|
離心泵的性能參數和特性曲線 |
電動調節閥的工作原理及特性認識 |
|
電動調節閥工作原理概述 |
調節閥的流量特性測試 |
|
電動調節閥的流量係數 |
電動調節閥的主要技術指標 |
|
儀表的認識及使用 |
智能調節儀的認識和使用 |
|
流量積算儀的認識和使用 |
無紙記錄儀的認識和使用 |
|
傳感器工作原理認識及使用 |
渦輪流量計的工作原理認識和校驗 |
|
電磁流量計的工作原理認識和校驗 |
孔板流量計的工作原理認識和校驗 |
|
電容式液位傳感器的工作原理認識和校驗 |
擴散矽液位傳感器的工作原理認識和校驗 |
|
差壓液位傳感器的工作原理認識和校驗 |
電容式差壓變送器的工作原理認識和使用 |
|
擴散矽壓力變送器的工作原理認識和使用 |
Pt100鉑熱電阻的工作原理認識和使用 |
|
Cu50銅熱電阻的工作原理認識和使用 |
傳感器的零點和遷移 |
|
智能調節儀表的認識和操作 |
流量積算儀的認識和操作 |
|
無紙記錄儀的認識和操作 |
自動控製 |
|
單回路與串級控製係統概述 |
水箱液位定值控製 |
|
管道壓力定值控製 |
管道流量定值控製 |
|
孔板流量定值控製 |
管道批量流量控製 |
|
加熱水箱溫度定值控製 |
水箱液位與管道流量的串級控製 |
|
加熱水箱溫度與流量串級控製 |
無紙記錄儀現場實時曲線察看 |
|
MCGS工控組態軟件組態和控製 |
TRYGC-09高級過程控製對象係統實驗裝置
一、高級過程控製對象係統實驗裝置組成
1.過程控製實驗對象係統
實驗對象係統包含有：不鏽鋼儲水箱；上、中、下三個串接有機玻璃圓筒型水箱；三相4.5kW電加熱鍋爐（由不鏽鋼鍋爐內膽加溫筒和封閉式外循環不鏽鋼冷卻鍋爐夾套構成）和鋁塑盤管組成。
係統動力係統有兩套：一套由三相（380V交流）不鏽鋼磁力驅動泵、電動調節閥、交流電磁閥、渦輪流量計等組成；另一套由日本三菱變頻器、三相不鏽鋼磁力驅動泵（220V變頻）、渦輪流量計等組成。
整套對象係統完全由不鏽鋼材料製造，包括對象框架、管道、底板，甚至小到每一顆緊固螺釘。
2.對象係統中的各類檢測變送及執行裝置
(1)擴散矽壓力變送器三隻：分別檢測上水箱、中水箱、下水箱液位；
(2)渦輪流量計三隻：分別檢測兩條動力支路及盤管出水口的流量；
(3)Pt100熱電阻溫度傳感器六隻：分別用來檢測鍋爐內膽、鍋爐夾套、盤管（三隻）及上水箱出水口水溫；
(4)控製模塊：包含電磁閥、電動調節閥各一個；
(5)三相380V不鏽鋼磁力驅動泵、三相220V不鏽鋼磁力驅動泵。
二、高級過程控製對象係統實驗裝置主要特點
1.被調參數囊括了流量、壓力、液位、溫度四大熱工參數
2.執行器中既有電動調節閥儀表類執行機構，又有變頻器等電力拖動類執行器
3.係統除了能改變調節器的設定值作階躍擾動外，還可在對象中通過電磁閥和手操作閥製造各種擾動
4.一個被調參數可用不同的動力源、不同的執行器和不同的工藝線路下可演變成多種調節回路，以利於討論、比較各種調節方案的優劣
5.能進行多變量控製係統及特定的過程控製係統實驗
