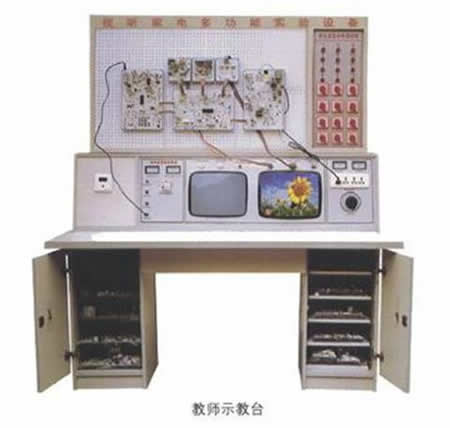

DVD十五合一智能視聽家電多功能實驗設備

TRY-07ADVD十五合一智能視聽家電多功能實驗設備

一、DVD十五合一智能視聽家電多功能實驗設備概述:

TRY-07ADVD十五合一智能視聽家電多功能實驗設備吸收國內外先進教學儀器的優點，充分考慮實驗室現狀與發展，從性能和結構上進行了改進和創新，采用積木式結構,布局合理,使用方便，每個單元都可進行故障實驗、測試、研究、分析，並且教師可自編自導實驗，提高實驗效果及學生動手能力

二、DVD十五合一智能視聽家電多功能實驗設備技術指示

1、工作電源：AC220V±10%50Hz

2、外形尺寸：110高×80寬×160長cm

3、整機功率：＜0.5KVA

4、人身安全保護：輸入電源隔離，浮地設計，設備具有電壓漏電保護裝置，短路保護。DVD十五合一智能視聽家電多功能實驗設備

三、DVD十五合一智能視聽家電多功能實驗設備功能

彩色電視機、電源采用光耦冷底板電源及AC輸入輸出保護功能。

1、彩色信號發生器：彩色信號發生器具有16種測試功能，即16種標準測試信號是來判答電視機的行、場線性是否正常，彩度、亮度、公共通道正常與否。

2、TA東芝二片彩色電視機：具有綠色字符顯示自動選台，自動存台，全自動遙控接收，PAL製等功能。電腦集成M50436，中段TA7680，解碼TA7698，伴音AN5655，場掃描AN5512，波段轉換LA7910。

3、黑白電視機：圖像中頻38MH2，伴音中頻6.5MH2，TA7611，伴音TA7176，場掃描UPC1031，具有U高頻頭，V高頻頭所有波段。

4、收音機具有調頻調幅功能，集成采用XC1191，功效采用LA4440，LA4440具有過壓過流過熱保護。

5、DVD機：DVD機兼容DVCD、SVCD、MP3、VCD等功能。

6、UPC黑白電視機：中級UPC1366，伴音UPC1353，場掃描UPC1031。

7、分立黑白電視機：中放、視放、行掃描及伴音中放采用分立元件。

8、數碼卡拉OK具有混響高低音，左右聲道調節功能，混響采用BA5096。

9、錄音機具有錄放功能，中放采用LA3220、功放采用LA4440。

10、I2C總線控製單片彩色電視機，是當今的數字控製技術，開機關機為拉幕式，各種控製功能、調試、實驗、維修都是通過遙控器進入工廠狀態實驗，（如行幅、場幅、場線性、RGB三基色，AGC、AFC、設置AV1、AV2十字線等）都是利用遙控器進行實驗。主要集成LA76810、LC863328。

11、音響功率放大器，具有5.1聲道放大功能及帶楊聲器保護電路，數碼卡拉OK，具有前置放電路及卡拉OK混響電路。

12、環繞聲大功率音箱係統，由全透明音箱及左右聲道楊聲器組成。

13、教學軟件

14、直流穩壓電源1.5-24V，2A具有過載過流保護功能。

15、考核係統

1、計算機可監控每個學生台考試成功與失敗。

2、具有發卷功能。

3、具有收卷功能。

4、試卷清零功能。

5、具有密碼進入功能。

6、可以對學生成功進行統計，打印等功能。

7、具有自動檢測老師台與每學生台的通訊情況。

8、學生輸入故障碼連繼三次錯誤，電腦自動顯示實驗失敗。

9、學生輸入故障碼三次，有一次正確電腦自動顯示實驗成功。

10、每個實驗模塊都設置有考核接口，已設置100多個故障點。

11、考核裝置可對每種機型的各電路單元進行考核。

2、每種機型實訓模塊可與考核裝置組合實訓，也可獨立實訓。

四、DVD十五合一智能視聽家電多功能實驗設備主要配置

1、交流輸入電表1隻，交流電源經隔離變壓輸出電壓表1隻，行電壓指示表1隻，行電流表1隻。

2、漏電開關1隻，電源輸入輸出保險各1隻，四連插板1隻，安全隔離變壓器1隻，電壓調節開關1隻。

3、彩色信號發生即信號源1台。

4、14寸黑白顯示器1台，14寸彩色顯示器1台，內置彩色黑白高壓包各1隻，內置3W楊聲器3隻。

5、黑白、彩電：收錄音與實驗台連接插座共6隻。

6、上海精益FM-500型指針萬用表1台。

7、鋁塑板34cm×117cm1塊。

五、（15合一）功能與實驗（機種配置）

能完成下列機型的所有實驗：

1、數碼卡接OK、立體聲功放。

2、全自動遙控彩色電視機（東芝二片）

3、TA集成黑白電視機

4、調頻調幅收音機

5、錄音機

6、彩色信號發生器

7、DVD機（杜比AC-3解碼）

8、UPC黑白電視機

9、分立黑白電視機

10、三洋單片彩電（I2C總線控製）

11、5.1聲道杜比功放

112、大功率音箱

六、（15合一）全透明單元板配置

1、1號板：收錄機

●交流偏振蕩電路單元

●調頻調幅收音機電路單元

●錄音放音音頻放大電路單元

●錄音機機芯電路單元

2、2號板：黑白電視機

●電源變壓器電路單元

●整流濾渡電路單元

●黑白穩壓電源電路單元

●立體聲功率放大電路單元

3、3號板：黑白電視機

●場輸出電路單元

●行輸出電路單元

●同步分離行振蕩電路單元

●視頻放大電路單元

4、4號板：黑白電視機

●UPC黑白伴音功放電路單元

●UPC黑白中放電路單元

5、5號板：黑白電視機

●TA黑白伴音電路單元

●TA黑白伴音入大電路單元

●TA黑白中放電路單元

6、6號板：黑白電視機

●分立黑白電視機中頻放大電路單元

●分立黑白伴音鑒頻電路單元

7、DVD機（杜比AC-3解碼）

8、DVD電源顯示接收、安鍵電路單元

9、數碼卡拉OK電路單元

10、彩色電視機行輸出一塊電路單元

11、彩色電視機場輸出一塊電路單元

12、彩色電視機視放一塊電路單元

13、彩色電視機高頻頭中放遙控電路單元

14、彩色電視機解碼亮度放大電路一塊單元

15、彩色電視機開關電源電路一塊單元

16、I2C總線控製高頻頭.遙控.中放.解碼.亮度電路一塊單元

17、I2C總線控製輸出電路一塊單元

18、I2C總線控製視放電路一塊單元

19、5.1聲道功率放大器,揚聲器保護電路單元20.單片機答題器一台

七、東芝二片彩色電視機實驗內容

一、遙控、中頻放大，伴音中放電路單元實驗內容20號電路單元

實驗1-1無圖無聲實驗

K28是IF輸入開關，斷開無信號輸入中放、滿屏雪花，閉合正常。

實驗2－2雪花幹擾圖像實驗

K29是中放前置放大供電電源12V開關、斷開雪花幹擾圖像，閉合正常。

實驗3－3無伴音或伴音不正常實驗

K30是伴音中頻信號輸出開關，斷開無伴音或，閉合正常。

實驗4－4伴音不正常實驗

K18是伴音中頻信號輸出開關，接通伴音對地伴音不正常，斷開正常。

實驗4－5無圖像有聲音實驗

K17是視頻輸出開關，斷開無視頻信號輸出，即無圖像。

實驗6－6遙控失靈實驗

K27是遙控接收信號輸入開關，斷開遙控失靈。閉合正常。

實驗7－6無字符實驗

K12是字符振蕩輸出開關，斷開無字符顯示，閉合正常。

實驗8－8無字符實驗

K13是字符振蕩輸出開關，斷開無字符顯示，閉合正常。

實驗9－9自動搜台不正常實驗

K14是AFT電壓斷開自動搜台不正常，閉合正常。

實驗10－10字符對比度不足實驗

K15是字符B信號輸出，斷開字符對比度不足，閉合正常。

實驗11－11U波段無圖無聲實驗

K11是頻段編碼信號輸出，斷開頻段U波段不工作，閉合正常。

實驗12－12UV波段無圖無聲實驗

K10是頻段編碼信號輸出，斷開頻段U、V波段不工作，閉合正常。

實驗13－13音量失控實驗

K8是音量控製信號輸出，斷開音量失控，閉合正常。

實驗14－14無亮度實驗

K9是亮度控製信號輸出、斷開無亮度，閉合正常。

實驗15－15色度失控實驗

K16是色度控製信號輸出、斷開有彩色但色度失控，閉合正常。

實驗16－16音量大無法控製實驗

K1是音量開關，斷開音量最大，閉合正常。

實驗17－17色度失控實驗

K2是色度開關色度最大，色度失控閉合正常。

實驗18－18高度失控實驗

K3是亮度開關，斷開亮度最大，閉合正常。

實驗19－19按鍵失控實驗

K4是鍵掃描輸出，斷開所對應的按鍵失控，接通正常。

實驗20－20按鍵失控實驗

K5是鍵掃描輸出，斷開所對應的按鍵失控，接通正常。

實驗21－21按鍵失控實驗

K5是鍵掃描輸出，斷開所對應的按鍵失控，接通正常。

實驗22－22按鍵失控實驗

K7是鍵掃描輸出，斷開所對應的按鍵失控，接通正常。

實驗23－23AGC電路實驗

W1是AGC控製，AGC不對圖像不清或無圖像。

實驗24－24字符水平位置實驗

W2是字符水平位置，調動W2字符可左右移動。

實驗25－25電台調諧實驗

W3是電壓調諧電位器，用來調諧電台信號。

二、彩色解碼、Y放大幀振蕩、行振蕩電路單元21號

實驗26－1白光柵無圖像實驗

K1是視頻輸入，斷開白光柵無圖像，閉合正常。

實驗27－2無光柵實驗

K2是行振蕩信號輸出，斷開無光柵行不正作，閉合正常。

實驗28－3無光柵實驗

K3是行推動輸出端，斷開無光柵，閉合正常。

實驗29－4水平亮線實驗

K4是場振蕩開關，斷開水平亮線，閉合正常。

實驗30－5回掃線實驗

K5幀消隱開關，斷開屏幕出現回掃線，閉合正常。

實驗31－6UV分量實驗

K7PAL/NTSC製式開關及延遲信號輸入斷開失去分量，閉合正常。

實驗32－7U分量實驗

K8是U分量輸入，斷開失去U分量，閉合正常。

實驗33－8無彩色實驗

K9是矩陳開關，斷開無彩色，閉合正常。

實驗34－9色度失控實驗

K10是色度控製，斷開色度失控，閉合正常。

實驗35－10無光柵實驗

K11是亮度控製端，斷開無亮度即無光柵，閉合正常。

實驗36－11無彩色實驗

K12是APC濾波端，斷開無彩色，閉合正常。

實驗37－12對比度實驗

R256電位器是對比度電位器，調整圖像的對比度。

實驗38－13亮度實驗

R255是副亮度電位器，調節圖像的亮度。

實驗39－14行同步實驗

R451是行頻電位器，調節行同步。

實驗40－15場同步實驗

R351是幀電位器，調節場同步。

實驗41－16色相位電路實驗

R522是色相位電位器，調節色度信號的相位。

三、彩色光耦開關電源電路單元8號板

實驗42－1無伴音實驗

K1伴音16V供電開關，斷開無伴音，閉合正常。

實驗43－2正機不工作實驗

K25V穩壓供電12V開關，斷開正機不工作，閉合正常。

實驗44－3水平亮線實驗

K3遙控開機關機信號開關，斷開水平亮線，閉合正常。

實驗45－4圖象扭曲實驗

507、400V濾波電容，焊開圖象扭曲，閉合正常。

四、末級視放電路單元18號

實驗46－1紅色信號丟失實驗

K1是R信號開關斷開紅色信號丟失，閉合正常。

實驗47－2綠色信號丟失實驗

K2是G信號開關斷開綠色信號丟失，閉合正常。

實驗48－3蘭色信號丟實驗

K3是B信號開關斷開度蘭色信號丟失，閉合正常。

實驗49－4無綠色字符顯示實驗

K4是綠色字符開關，斷開，無綠色字符顯示，閉合正常。

實驗50－5、亮平衡、暗平衡、三基色實驗

電位器W1到W5是亮平衡、暗平衡、三基色調整電位器。

五、幀輸出電路單元

實驗51－1場下線性壓縮實驗

K1斷開場下線性壓縮，閉合正常。

實驗52－2水平亮線實驗

K2斷開水平亮線，閉合正常。

實驗53－3場幅壓縮實驗

K3斷開場幅壓縮，閉合正常。

實驗54－4對場幅實驗

R302是場幅電位器，對場幅進行調整。

實驗55－5場線性實驗

R312是場線性調節電位器。

六、行輸出電路單元

實驗56－1無光柵實驗

K1是行推動信號，斷開無光柵行不工作，閉合工作。

實驗57－2M1至M5是主要測試點。

七、黑白電視機故障的演示

一2號板電源電路單元

實驗58－1圖像S形扭曲實驗

K1是全波整波開關，斷開隻是半波整流，閉合正常。

實驗59－2圖像扭曲實驗

K2是整流濾波電容，斷開圖像扭曲，閉合正常。

實驗60－3整機不工作實驗

K3是12V電源輸出，斷開整機不工作，閉合正常。

實驗61－4b級對地電阻實驗

K4是調整管b級對地電阻，閉合斷開無明顯反應供分析。

實驗62－5穩壓電源12V實驗

W1是穩壓電源調整，是調節穩壓電源12V的高低。

二、3號板，黑白電視機末級視級，行、場掃描電路單元。

實驗63－1垂直亮線實驗

行輸出電路K1是行偏轉輸出，斷開垂直亮線，閉合正常。

實驗64－2無光柵實驗

行輸出電路K2是行推動供電、斷開無光柵，閉合正常。

實驗65－3光柵縮小實驗

場輸出電路單元RP402是場頻電位器，可調節場同步。

實驗67－5場線性實驗

場輸出電路單元RP404是場線性電位器，調節場麵性線性。

實驗68－6場幅度實驗

場輸出電路單元RP403是場幅電位器，可調節場幅度。

實驗69－7回掃線實驗

場輸出電路場消隱斷開，屏幕出現回掃線。

實驗70－8水平亮線實驗

幀輸出偏轉斷開，水平亮線，閉合正常。

實驗71－9白光柵實驗

視放K1、K2斷開出現白光柵，閉合正常。

實驗72－10對比度失控實驗

視放K4斷開對比度失控，閉合正常。

實驗73－11行場不同步實驗

同步分離K1斷開行場不同步，閉合正常。

實驗74－12行不同步實驗

行振蕩電路K2斷開行不同步，閉合正常。

實驗75－13行同步實驗

7L1是行電位器，可調節行同步。增長合正常

實驗76－14無光有聲實驗

斷開7R15行不工作，無光有聲。增長合正常

三、UPC中放伴音，4號板電路單元

實驗77－1無圖、無聲、有光實驗

撥去高頻頭杆座、無圖、無聲、有光。

實驗78－2AGC實驗

R216是AGC電位器。

實驗79－3圖像橫向幹擾實驗

K2斷開圖像橫向幹擾。

實驗80－4無聲音實驗

K3斷開無伴音，即無聲音，閉合正常

實驗81－5音量大小實驗

音量電位器是調節音量大小。

實驗82－6音質實驗

L302是伴音鑒頻中周，調節音質。

實驗83－7無聲實驗

撥掉喇叭線，無聲，插上正常。

四、TA黑白電視機中放伴音電路單元

中放電路單元

實驗84－1無圖、無聲實驗

K1高放是AGC開關斷無圖、無聲，閉合正常。

實驗85－2無圖像實驗

K3斷開無圖像，雪花正常，閉合正常。

實驗86－3白光柵有回掃線實驗

K4斷開無視頻信號輸出，白光柵有回掃線，閉合正常。

實驗伴音電路單元

實驗88－1無聲音實驗

K1斷開無聲音，閉合正常。

實驗89－2無聲音實驗

K4斷開無聲音，閉合正常。

實驗90－3無聲音實驗

K3斷開無聲音，閉合正常，

實驗伴音功放電路單元

實驗91－1無聲音實驗

K1斷開無聲音，閉合正常。

實驗92－2聲音失真實驗

K3斷開聲音失真，閉合正常。

實驗93－3無聲音實驗

K4斷開無聲音，閉合正常。

實驗94－4聲音輕實驗

K5斷開聲音輕，閉合正常。

九、錄音機收音機電路故障演示

1、收音機電路單元

實驗96－1無聲實驗

收音機開關斷開，無收音，閉合正常。

實驗97－2無聲音實驗

K5斷開無聲音，閉合正常。

實驗98－3無聲音實驗

K55斷開無聲音，閉合正常。

實驗99－4聲音小實驗

K2斷開聲音小，閉合正常。

2、錄音機電路單元

實驗100－1無聲實驗

撥掉LA322D，錄音機無聲，扞上正常。

實驗101－2揚聲器無聲實驗

大撥動開關向上是錄音狀態，此時揚聲器無聲。

實驗102－3揚聲器有聲實驗

大撥動開關向下是播放狀態，此時揚聲器有聲。

實驗103－4揚聲器無聲音實驗

電源無12V供電，揚聲器無聲音。

實驗104－5聲音快實驗

聲音快慢可以調節馬達的調速電位器。

十、I2C總線控製三羊單片彩色電視機高頻頭中放、電腦控製解碼，行場掃描電路單元

實驗105-1無AV視頻信號實驗

K1是視頻輸入開關，斷開無視頻輸入，閉合正常

實驗106-2無音頻信號實驗

K2是VIDEO輸入開關，斷開無伴音，閉合正常

實驗107-3有雪花無圖像無伴音實驗

K3是IF輸入開關斷開無圖無聲，閉合正常

實驗108-4無圖像或圖像實驗

K4是AGC開關斷開AGC失控，閉合正常

實驗109-5L波段無圖無聲實驗

K6是L波段開關，斷開L波段無圖無聲，閉合正常

實驗110-6H波段收不到台實驗

K7是H波段開關，斷開H波段無圖無聲，閉合正常

實驗111-7U波段收不到台實驗

K8是U波段開關，斷開U波段無圖無聲，閉合正常

實驗112-8不能搜台或搜不到電台實驗

K9是TV調諧電路開關，斷開搜不到台閉合正常

實驗113-9電腦不工作實驗

K10是電腦5V工作電流，斷開正機不工作，閉合正常

實驗114-10缺R基色實驗

K11是R基色開關，斷開無R基色，閉合正常

實驗115-11缺G基色實驗

K12是G基色開關，斷開無G基色，閉合正常

實驗116-12缺B基色實驗

K13是B基色實驗，斷開無B基色，閉合正常

實驗117-13行不工作實驗

K14是行輸出開關，斷開行不工作，閉合正常

實驗118-14無字符顯示實驗

K15是行脈衝電路開關，斷開無字符，閉合正常

實驗119-15ABL電路實驗

K16是ABL開關，斷開亮度失控，閉合正常

實驗120-16無字符顯示實驗

K17是場脈衝開關，斷開無字符顯示，閉合正常

實驗121-17水平亮線實驗

K19是25V電流開關，斷開場無電源水平亮線，閉合正常

實驗122-18遙控接收失靈實驗

K22是遙控接收頭輸入電路開關，斷開遙控失靈，閉合正常

實驗123-19DATA、CLOCK電路實驗

K21、K20是串行時鍾，串行郵據電路，斷開失控，斷開失控，閉合正常
