立式電工模電數電電氣控製(帶直流電機)實驗平台
- 型號：TRY-528C
- 品牌：上海荔枝视频app（yù）
- 所在地：上海
- 供貨總量：大量供貨
- 發貨期限：商定
- 價格：詢價元
- 電話：021-63811399 / 021-53550259
首頁 / 產品中心 / 電工、電子、電氣係列 / 模電數電電力拖動實驗設備 / 內容
- 產品詳情

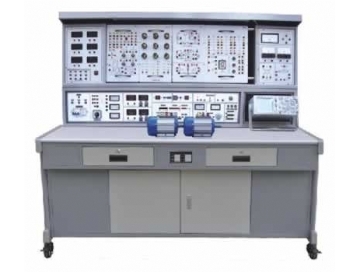

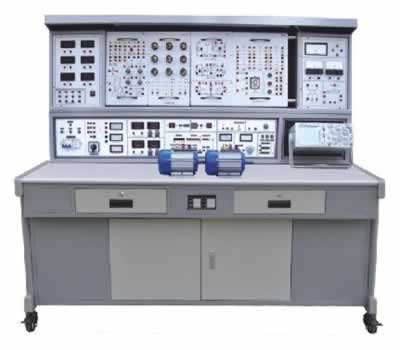

TRY-528C立式電工模電數電電氣控製(帶直流電機)實驗平台
一、立式電工模電數電電氣控製(帶直流電機)實驗平台簡介：
TRY-528C立式電工模電數電電氣控製(帶直流電機)實驗平台中電工、電氣控製實驗器件采用適應性強的模塊式掛箱；在實驗屏上完成實驗，實驗方法靈活，動手能力強，實驗連線接點接觸可靠，符合不同深度，不同廣度的教學要求。數電、模電在九孔通用電路板掛箱上完成，根據實驗複雜程度選取掛箱個數，根據實驗電路在通用電路板上拚插實驗電路，實驗元件製成透明盒體，直觀性好，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體與盒蓋結合采用較科學的壓卡式結構，維修、更換元件拆裝方便。該實驗台結構合理，學校可隨時按需要增添新的模塊掛箱，靈活、經濟。
二、立式電工模電數電電氣控製(帶直流電機)實驗平台適用範圍：
TRY-528C立式電工模電數電電氣控製(帶直流電機)實驗平台適用於高等院校及要求較高的中專、技校、職業學校，可完成電工學、電工原理、電路分析、模擬電子技術、數字電路、電氣控製等課程實驗。該實驗平台是現有實驗室設備的更新換代或新建、擴建實驗室的理想產品，它的配備是學校上水平、上等級的重要標誌。
三、實驗台、實驗屏和實驗操作桌結構和功能：
1、實驗台構成與性能
1.1.電源及參數
1.1.1輸入電源:三相四線電源，輸入時指示燈亮
1.1.2電源輸出：有保險絲和漏電保護開關二級保護功能。
A組:單、三相可調交流電源，提供三相0～380V連續可調的交流電源，同時可得至0～250V單相可調電源(配有一台1.5KVA的三相自耦調壓器，配有三隻指針式交流電壓表，指示調壓器輸出電壓)。
B組:低壓交流電壓3－24V分七檔可調，最大輸出電流1.5A，電流表指示。
C組:低壓直流穩壓電源，電壓5V，電流0.5A，電流表指示。
D組:雙路穩流穩壓電源，二路輸出電壓均為0～30V，由多圈電位器連續調節，輸出最大電流為1.5A，每路電源輸出有0.5級數字電流表、電壓表指示。電壓穩定度<10－2，負載穩定度<10－2，紋波電壓:<5mV。
E組:單相交流市電輸出，供用戶自備設備使用。
1.2函數信號發生器:
1.2.1波形:正弦波、三角波、方波脈衝波、鋸齒波、TTL方波、矩形波。
1.2.2頻率範圍:由0.1Hz到2MHz，分七個頻率檔級。
1.2.3正弦波失真度:10-30Hz<3%30Hz-100KHz≤1%
1.2.4方波響應:前沿/後沿≤100nS（開路）
1.2.5最大輸出幅度(開路)：f<lMHz幅度≤15vp-p，1M<2MHz幅度≤11vp-p
1.2.6直流偏置(開路)：±l0V
1.2.7輸出阻抗Z：Z0=50Ω±5Ω
1.2.8占空比:脈衝與鋸齒波上升、下降沿可連續變化，範圍10%～90％。
1.2.9壓控振蕩(VCF)：加外加直流電壓0—±5V變化時，對應的頻率變化大於l00:1。
1.2.10輸出衰減:20dB40dB60dB
1.3頻率計數器:
1.3.1測頻範圍:lHz～l00MHz。
1.3.2閘門時間:0.01S、0.1S、1S、10S
1.3.3輸入阻抗(AC耦合)：電阻分量約500KΩ，並聯電容約100P。
1.4單次脈衝:每次可輸出一對正負脈衝。
1.5音頻功率放大器：輸入音頻電壓不低於10mV，輸出功率不小於1W，音量可調，內有喇叭，用於放大電路擴音，也可作信號尋跡。
1.6七段譯碼器：3組七段譯碼器及對應譯碼顯示數碼管。
1.7絕緣電阻：>5MΩ
1.8漏電保護：漏電動作電流≤30MA
２、實驗屏：
2.1外測直流電流表：精度０.５級，三位半數字式顯示，測量範圍０～1000uA。
2.2外測直流電流表：精度０.５級，三位半數字式顯示，測量範圍０～10mA。
2.3外測直流電流表：精度０.５級，三位半數字式顯示，測量範圍０～100mA。
2.4外測直流電流表：精度０.５級，三位半數字式顯示，測量範圍０～1000mA。
2.5外測交流電流表：精度０.５級，三位半數字式顯示，測量範圍０～100mA。
2.6外測交流電流表：精度０.５級，三位半數字式顯示，測量範圍０～1000mA。
2.7四路電流插座：與配備的電流插頭配套使用，在實驗中實現一表多測。
2.8指針式功率因數表：外測實驗電路功率因數，2.5級。
2.9指針式±100uA電流表，1.5級，外測。
2.10指針10mA電流表，1.5級，外測。
2.11實驗變壓器：100W，220V/36V+110V，接線端已由麵板接線柱引出，實驗方便。
2.12日光燈照明、實驗二用電路：由選擇開關控製日光燈為實驗用或照明用。實驗端口已通過接線柱引出，鎮流器、日光燈、啟動器已裝在實驗屏內。
2.13實驗屏中部：實驗模塊掛箱實驗時安放位置。掛箱調換，安放方便。
3、實驗操作桌：加強型雙麵防火板製成，不變形、不褪色，造型美觀大方，左右有抽屜，存放工具，下邊為存放櫃，用於存儲元器件。
四、立式電工模電數電電氣控製(帶直流電機)實驗平台構成與配備：
（1）構成：實驗裝置由實驗屏、實驗模塊掛箱、實驗台、實驗操作桌構成。一台二座，規格：160×70×172cm。
1、實驗屏：左側為測量電表及電流插座，右測為實驗變壓器，日光燈實驗電路、功率因數表等，中部為實驗時放置掛箱。
2、實驗台：由電源、信號源、安全保護裝置構成。
3、實驗操作桌：桌麵實驗時放置實驗器件，下部為儲存櫃儲存實驗器件用。
4、實驗模塊掛箱：
TRY-01電流源—電壓源轉換電路、受控源特性實驗電路、直流實驗電路組成。
TRY-02由常用分立元件，RC選頻網絡測定單元組成。
TRY-03三相負載
TRY-04繼電控製一單元
TRY-05繼電控製二單元
TRY-06繼電控製三單元
TRY-07直流電機實驗電源、調速環節模塊、勵磁電流、電樞電流指示表掛箱。
TRY-08數電、模電九孔萬能實驗插板一、二單元
（2）實驗器材配備(1台2座)：
2台180W三相電動機，1台100W直流電動機，1隻MF47萬用表，1隻數字萬用表，2套電烙鐵及烙鐵架，40根疊插式實驗連接線，1套數電、模電實驗所需電阻、電位器、電感、電容、變壓器、傳感器、集成座等元件單元盒（元件已裝在單元盒內），1套工具，2張學生凳。
（3）用戶自備教學器材：示波器（型號不限），功率表，滑線變阻器，毫伏表。
五、立式電工模電數電電氣控製(帶直流電機)實驗平台實驗內容：
（1）電工實驗部分
|
1．常用電工儀表的使用 |
2．線性元件與非線性元件的伏安特性 |
|
3．直流電路電壓與電位的研究 |
4．基爾霍夫定律的驗證 |
|
5．迭加原理與互易定理的驗證 |
6．代文寧定理與諾頓定理的驗證 |
|
7．電壓源與電流源的等效變換 |
8．受控源的研究 |
|
9．一階電路的響應 |
10．二階電路的響應 |
|
11．研究LC元件在直流電路和交流電路中的特性 |
12．交流電路參數的測量 |
|
13．正弦交流電路RLC元件的特性 |
14．RL及RC串聯電路實驗 |
|
15．RLC串聯諧振電路 |
16．日光燈電路連接 |
|
17．改善功率因數實驗 |
18．互感的測量 |
|
19．三相電路及功率的測量 |
20．R-C選頻網絡實驗 |
|
21．二端口網絡的研究 |
22．單相變壓器實驗 |
|
23．三相異步電動機的使用與起動 |
24．三相異步電動機的正、反轉 |
|
25．三相異步電動機的Y-△起動 |
26．三相異步電動機的順序控製 |
|
27．三相異步電動機的能耗製動 |
（2）模擬部分實驗
|
1．二極管的正、反相特性 |
2．晶體三極管的輸入、輸出特性 |
|
3．晶體管共射極單管放大器 |
4．兩級阻容耦合放大電路 |
|
5．負反饋對放大器性能的影響 |
6．場效應管放大器 |
|
7．差動放大電路 |
8．運算放大器指標測試 |
|
9．集成運算放大器的基本應用(多種模擬運算電路) |
10．集成運算放大器非線性應用（多種波形發生器） |
|
11．變壓器耦合推挽功率放大器 |
12．0TL功率放大器 |
|
13．集成功率放大器 |
14．單相橋式整流電路 |
|
15．串聯型晶體管直流穩壓電源(設計性實驗) |
16．集成直流穩壓電源 |
|
17．單結晶體管特性 |
18．單結晶體管觸發電路 |
|
19．晶閘管簡單測試 |
20．晶閘管可控整流電路 |
利用上述20項實驗元器件還可完成下麵實驗項目
|
l．電壓負反饋偏置電路 |
2．分壓式電流負反饋偏置電路 |
|
3．用二極管穩定工作點 |
4．共基極放大電路 |
|
5．共集電極放大電路 |
6．共源極基本放大電路 |
|
7．場效應管共漏極電路 |
8．場效應管共柵極電路 |
|
9．單管阻容放大電路 |
10．變壓器耦合放大電路 |
|
11．甲類功率放大電路 |
12．串聯電流負反饋電路 |
|
13．串聯電壓負反饋電路 |
14．並聯電壓負反饋電路 |
|
15．並聯電流負反饋電路 |
16．共基共射極放大電路 |
|
17．自舉射極輸出電路 |
18．NPN一PNP直接耦合放大電路 |
|
19．用負反饋消除自激振蕩 |
20．晶體管開關作用 |
|
21．變壓器反饋式振蕩電路 |
22．電容三點式振蕩電路 |
|
23．電感三點式振蕩電路 |
24．差動放大電路的基本形式 |
|
25．長尾式差動放大電路 |
26．雙電源長尾式差動放大電路 |
|
27．運放用作交流比例放大 |
28．反相輸入保護措施 |
|
29．同相輸入保護措施 |
30．電源極性錯接的保護 |
|
31．RC高通電路 |
32．利用三極管來保護器件 |
|
33．差動輸入運算電路 |
34．快速積分電路 |
|
35．模擬一階微分方程電路 |
36．模擬二階微分方程電路 |
|
37．基本對數運算電路 |
38．實用微分電路 |
|
39．反對數放大基本電路 |
40．簡單的過零比較電路 |
|
41．利用二級管作為上限檢測幅度選擇電路 |
42．下限幅度選擇電路 |
|
43．RC無源網絡的低通濾波電路 |
44．同相輸入一階低通濾波電路 |
|
45．反相輸入一階低通濾波電路 |
46．簡單的二階RC濾波電路 |
|
47．典型二階RC有源低通濾波電路 |
48．典型二階高通有源濾波電路 |
|
49．基本帶通濾波電路 |
50．典型帶通濾波電路 |
|
51．矩型波振蕩電路 |
52．寬度可調的矩形波發生器 |
|
53．幅頻可調的鋸齒波發生器 |
54．單相半波整流電路 |
|
55．單相全波整流電路 |
56．電容濾波電路 |
|
57．電容濾波帶電阻負載 |
58．RC濾波電路 |
|
59．基本LC濾波電路 |
60．二倍壓整流電路 |
|
61．三倍壓整流電路 |
62．基本穩壓電路 |
|
63．基本調整管穩壓電路6 |
64．具有放大環節的穩壓電路 |
|
65．單相半波可控矽整流 |
66．電子調壓電路 |
|
67．電子催眠器一一趣味性實驗一 |
68．電子門鈴電路一一趣味性實驗二 |
|
69．電子報警電路一一趣味性實驗三 |
（3）數字部分實驗
|
l．TTL集成邏輯門的參數測試 |
2．CM0S邏輯門的參數測試 |
|
3．TTL集成電極開路門與三態輸出門的應用 |
4．與、非、或、與非門電路實驗 |
|
5．半加器電路實驗 |
6．全加器電路實驗 |
|
7．RS觸發器實驗 |
8．D觸發器實驗 |
|
9．JK觸發器實驗 |
10．T觸發器實驗 |
|
11．JK型觸發器轉換成D觸發器 |
12．D型觸發器轉換成JK觸發器 |
|
13．計數器實驗 |
14．MSI移位寄存器及其應用 |
|
15．譯碼器及其變換方式 |
16．MSI數據選擇器及邏輯設計 |
|
17．微分型單穩態電路 |
18．環形多諧振蕩器 |
|
19．利用門電路構成編碼器分配器、選擇器 |
20．組合電路的設計之一一一編碼轉換 |
|
21．組合電路的設計之二一一顯示電路 |
22．同步時序電路的設計 |
|
23．計算機時序電路的設計 |
24．集成定時器測試及應用 |
|
25．CM0S集成A/D、D/A轉換電路實驗 |
26．二極管非門、或非門電路 |
|
27．三極管非門、與非門、或非門電路 |
28．異步十進製減法計數器 |
|
29．異步十進製加法計數器 |
30．綜合能力培訓實驗一一電子秒表 |
（4）電氣控製部分實驗
|
1．閘刀開關正轉控製線路 |
2．接觸器點動正轉控製線路 |
|
3．具有自鎖的正轉控製線路 |
4．具有過找保護的正轉控製線路 |
|
5．倒順開關控製正反轉控製線路 |
6．接觸器聯鎖的正反轉控製線路 |
|
7．按鈕聯鎖的正反轉控製線路 |
8．按鈕接觸器複合聯鎖控製線路 |
|
9．自動往返行程控製線路 |
10．接觸器控製串聯電阻降壓起動線略 |
|
11．時間繼電器控製串聯電阻降壓控製線路 |
12．手動Y/△降壓起動 |
|
13．接觸器控製Y/△降壓起動 |
14．時間繼電器控製Y/△降壓起動 |
|
15．QX3-13型Y/△自動起動控製線路 |
16．半波整流能耗製動控製線路 |
|
17．全波整流能耗製動控製線路 |
18．C620車床電氣控製線路 |
|
19．手動降壓起動 |
20．單相運行反接製動控製線路 |
|
21．電動葫蘆電氣控製線路 |
22．C6163車床電氣控製線路 |
|
23．控製電路聯鎖控製線路 |
24．主電路聯鎖控製線路 |
|
25．直流電機啟動 |
26．直流電機的調速 |
|
27．直流電機的反轉 |
28．直流電機製動實驗 |
電工模電數電電氣控製（帶直流電機）實驗設備元件清單（每台）
|
元件名稱 |
型號 |
數量 |
備注 | ||
|
電阻 |
4Ω |
1 |
2W | ||
|
電阻 |
5.1Ω |
2 |
2W | ||
|
電阻 |
8Ω |
1 |
2W | ||
|
電阻 |
10Ω |
1 |
2W | ||
|
電阻 |
16Ω |
1 |
2W | ||
|
電阻 |
20Ω |
1 |
1W | ||
|
電阻 |
30Ω |
1 |
1W | ||
|
電阻 |
51Ω |
2 |
1W | ||
|
電阻 |
75Ω |
1 |
1W | ||
|
電阻 |
100Ω |
2 |
1/8W | ||
|
電阻 |
120Ω |
1 |
1/8W | ||
|
電阻 |
150Ω |
1 |
1/8W | ||
|
電阻 |
200Ω |
1 |
1/8W | ||
|
電阻 |
240Ω |
1 |
1/8W | ||
|
電阻 |
300Ω |
2 |
1/8W | ||
|
電阻 |
330Ω |
1 |
1/8W | ||
|
電阻 |
470Ω |
1 |
1/8W | ||
|
電阻 |
510Ω |
2 |
1/8W | ||
|
電阻 |
620Ω |
1 |
1/8W | ||
|
電阻 |
650Ω |
1 |
1/8W | ||
|
電阻 |
1K |
2 |
1/8W | ||
|
電阻 |
1.5K |
1 |
1/8W | ||
|
電阻 |
2K |
2 |
1/8W | ||
|
電阻 |
2.4K |
2 |
1/8W | ||
|
電阻 |
2.7K |
1 |
1/8W | ||
|
電阻 |
3K |
2 |
1/8W | ||
|
電阻 |
3.3K |
1 |
1/8W | ||
|
電阻 |
3.9K |
1 |
1/8W | ||
|
電阻 |
4.3K |
1 |
1/8W | ||
|
電阻 |
4.7K |
2 |
1/8W | ||
|
電阻 |
5.1K |
3 |
1/8W | ||
|
電阻 |
6.8K |
2 |
1/8W | ||
|
電阻 |
7.5K |
1 |
1/8W | ||
|
電阻 |
9.1K |
1 |
1/8W | ||
|
電阻 |
10K |
5 |
1/8W | ||
|
電阻 |
13K |
2 |
1/8W | ||
|
電阻 |
15K |
1 |
1/8W | ||
|
電阻 |
20K |
2 |
1/8W | ||
|
電阻 |
30K |
1 |
1/8W | ||
|
電阻 |
36K |
1 |
/8W | ||
|
電阻 |
39K |
1 |
1/8W | ||
|
電阻 |
47K |
1 |
1/8W | ||
|
電阻 |
51K |
1 |
1/8W | ||
|
電阻 |
68K |
1 |
1/8W | ||
|
電阻 |
100K |
2 |
1/8W | ||
|
電阻 |
150K |
1 |
1/8W | ||
|
電阻 |
200K |
2 |
1/8W | ||
|
電阻 |
300K |
1 |
1/8W | ||
|
電阻 |
470K |
1 |
1/8W | ||
|
電阻 |
510K |
1 |
1/8W | ||
|
電阻 |
1M |
1 |
1/8W | ||
|
電位器 |
470Ω |
1 |
1/2W | ||
|
電位器 |
1K |
2 |
1/2W | ||
|
電位器 |
4.7K |
1 |
1/2W | ||
|
電位器 |
10K |
1 |
1/2W | ||
|
電位器 |
47K |
1 |
1/2W | ||
|
電位器 |
100K |
1 |
1/2W | ||
|
電位器 |
470K |
2 |
1/2W | ||
|
電位器 |
1M |
1 |
1/2W | ||
|
電解電容 |
0.1UF |
1 |
16V | ||
|
電解電容 |
4.7UF |
1 |
16V | ||
|
電解電容 |
10UF |
3 |
16V | ||
|
電解電容 |
33UF |
1 |
16V | ||
|
電解電容 |
47UF |
2 |
25V | ||
|
電解電容 |
100UF |
3 |
35V | ||
|
電解電容 |
220UF |
1 |
35V | ||
|
電解電容 |
470UF |
1 |
35V | ||
|
瓷片電容 |
300P |
1 |
63V | ||
|
瓷片電容 |
1000P |
2 |
63V | ||
|
瓷片電容 |
4700P |
1 |
63V | ||
|
瓷片電容 |
0.01UF |
3 |
63V | ||
|
瓷片電容 |
0.1UF |
2 |
63V | ||
|
瓷片電容 |
0.47UF |
1 |
63V | ||
|
瓷片電容 |
1UF |
1 |
250V | ||
|
瓷片電容 |
2UF |
1 |
250V | ||
|
音頻輸入變壓器 |
1 |
||||
|
音頻輸出變壓器 |
1 |
||||
|
變壓器 |
220/6V.6V.24V |
1 |
8W | ||
|
電感 |
8Ω |
1 |
|||
|
電感 |
390UH |
1 |
|||
|
二極管 |
4007 |
4 |
|||
|
二極管 |
2AP9 |
1 |
|||
|
發光二極管 |
2 |
||||
|
穩壓二極管 |
2CW54 |
2 |
|||
|
穩壓二極管 |
2CW76 |
1 |
|||
|
光敏二極管 |
1 |
||||
|
晶振 |
10M |
1 |
|||
|
場效應管 |
3DJ6 |
1 |
|||
|
單結管 |
BT33 |
1 |
|||
|
晶閘管 |
KP1 |
1 |
|||
|
三極管 |
3DG6 |
2 |
|||
|
三極管 |
3DG12 |
2 |
|||
|
三極管 |
3AX31 |
1 |
|||
|
三極管 |
3DA1 |
1 |
|||
|
三端穩壓 |
7805 |
1 |
|||
|
指示燈(信號燈) |
1 |
12V | |||
|
開關 |
2 |
||||
|
喇叭 |
8Ω/0.2W |
1 |
|||
|
繼電器 |
6V |
1 |
|||
|
電平開關和邏輯電平指示 |
2 |
16位 | |||
|
集成座 |
14腳 |
4 |
|||
|
集成座 |
16腳 |
2 |
|||
|
集成座 |
20腳 |
1 |
|||
|
集成座 |
28腳 |
1 |
|||
|
互感線圈 |
1 |
||||
|
ZSY掛箱 |
ZSY-01 |
1 |
|||
|
ZSY掛箱 |
ZSY-02 |
1 |
|||
|
ZSY掛箱 |
ZSY-03 |
1 |
|||
|
ZSY掛箱 |
ZSY-04 |
1 |
|||
|
ZSY掛箱 |
ZSY-05 |
1 |
|||
|
ZSY掛箱 |
ZSY-06 |
1 |
|||
|
ZSY掛箱 |
ZSY-07 |
1 |
|||
|
九孔底板掛箱 |
2 |
||||
|
集成運放 |
UA741 |
2 |
|||
|
定時器 |
NE555 |
1 |
|||
|
功率放大器 |
LA4101 |
1 |
|||
|
數模轉換器 |
DAC0832 |
1 |
|||
|
模數轉換器 |
ADC0809 |
1 |
|||
|
TTL與非門 |
74LS00 |
1 |
|||
|
TTL集電極開路與非門 |
74LS03 |
1 |
|||
|
TTL非門 |
74LS04 |
1 |
|||
|
TTL與門 |
74LS08 |
1 |
|||
|
TTL三輸入與門 |
74LS11 |
2 |
|||
|
TTL四輸入與非門 |
74LS20 |
1 |
|||
|
TTL或門 |
74LS32 |
1 |
|||
|
TTL觸發器 |
74LS74 |
2 |
|||
|
TTL異或門 |
74LS86 |
1 |
|||
|
JK觸發器 |
74LS112 |
1 |
|||
|
緩衝器 |
74LS125 |
1 |
|||
|
譯碼器 |
74LS138 |
2 |
|||
|
數據選擇器 |
74LS153 |
1 |
|||
|
計數器 |
74LS160 |
2 |
|||
|
計數器 |
74LS161 |
1 |
|||
|
D觸發器 |
74LS175 |
1 |
|||
|
加減計數器 |
74LS192 |
2 |
|||
|
移位寄存器 |
74LS194 |
1 |
|||
|
計數器 |
74LS196 |
3 |
|||
|
CMOS與非門 |
CD4011 |
1 |
|||
|
三相電機 |
380V-△接 |
2 |
|||
|
直流電機 |
100W |
1 |
|||
|
條形磁鐵 |
1 |
||||
|
鐵棒 |
1 |
||||
|
工具 | |||||
|
萬用表 |
MF47 |
1 |
|||
|
數字萬用表 |
DT890B+ |
1 |
|||
|
尖嘴鉗 |
1 |
||||
|
電烙鐵 |
2 |
||||
|
烙鐵架 |
2 |
||||
|
螺絲刀 |
3 |
||||
|
連接線 |
40 |
||||
|
其他 | |||||
|
實驗台 |
1台 |
||||
|
實驗桌 |
1張 |
||||
|
防腐皮 |
1張 |
||||
|
凳子 |
2張 |
||||
>>>更多的“模電數電電力拖動實驗設備”產品信息
