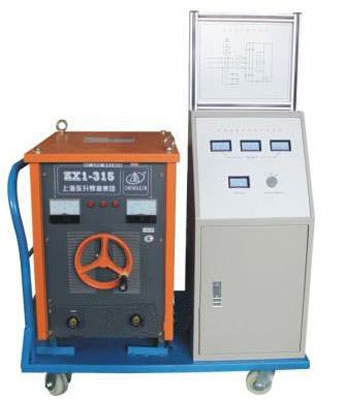

交流電弧焊技能實訓裝置

TRYAC-01A 交流電弧焊技能實訓裝置

一、交流電弧焊技能實訓裝置簡介

交流電弧焊技能實訓裝置是根據焊接技術相關課程的教學大綱和焊工國家職業標準要求而設計的。可以完成電弧焊的認識和基本操作、電弧焊工藝、平板對接、管板對接、管子對 接、T形接頭焊接等技能實訓。交流電弧焊技能實訓裝置適合職業院校、技工學校焊接技術及自動化專業、機械製造類專業的實訓教學，也適合職業培訓學校、職教中心、鑒定站/所等相關課程的技能鑒定。

二、交流電弧焊技能實訓裝置技術性能

1.輸入電源：三相四線～380V±10%  50Hz

2.空載電壓：65V

3.額定負載持續：35%

4.額定輸出電流：250A

5.適合焊條直徑：Φ2～Φ5

6.裝置容量：18.5kVA

7.絕緣等級：F

8.外形尺寸：90cm×60cm×90cm

三、交流電弧焊技能實訓裝置配置

實訓裝置主要由實訓設備、常用工具組成。

1.實訓設備

(1)電弧焊電源：采用動鐵式弧焊變壓器，輸出電流50A～250A可調。

(2)焊鉗一把：規格為300A，即能控製焊條的夾持角度，又可把焊接電流傳輸給焊條。

(3)交流電壓表、交流電流表各一隻：測量範圍分別為AC0～100V、AC0～300A,用於顯示輸出端空載電壓、焊接電壓及焊接電流，便於學生了解交流電弧焊機的下降特性。

(4)結構原理圖：配有動鐵式弧焊變壓器結構原理圖及相關文字說明，加深學生對電弧焊機原理的理解。

(5)工具櫃：裝置帶有1個工具櫃，可放置相關實訓工具及資料等。

四、交流電弧焊技能實訓裝置實訓項目

任務一：焊條電弧焊的認識

任務二：焊條電弧焊工藝及基本操作

任務三：平板對接（立焊、橫焊、仰焊）

任務四：管板焊接

任務五：管子對接
