雙組型高級單片機開發實驗裝置

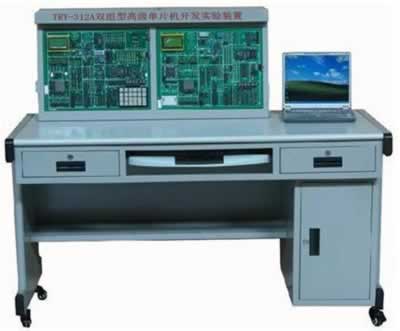

TRY-312A雙組型高級單片機開發實驗裝置

產品功能簡介：

TRY-312A雙組型高級單片機開發實驗裝置是我公司生產的功能最為強大的單片機實驗儀，提供了幾乎所有最實用、新穎的接口實驗。該係統采用開放式、模塊化結構，實驗方式非常靈活，各項性能指標極其優秀。是《MCS-51/196單片機原理與接口》、《單片機控製技術》、《C8051Fxxx高速SOC單片機原理及應用》等課程教學的最佳配套實驗設備，為各類院校的教學實驗、課程設計、畢業設計提供了良好的實驗開發環境。是目前教學儀器市場不可多得的性價比極高的微處理綜合開發實驗設備。係統提供了DOS，32位匯編，WIN32及驅動的所有源程序及相關的電子文檔和PPT演示，還提供了大量的實用資料，如匯編，DDK，SOFTICE等教材,32位的匯編可在VC++6.0中進行調試運行，極大地方便用戶的開發.

一、單片機、EDA實驗係統組成：（可供兩組學生同時進行實驗，學校自備計算機）

1、係統配置性能優越的51/96通用仿真器;由主板，核心板及下載器組成；

2、輸入接口（單次脈衝源，兩路0—5V可調電源，時鍾發生器，8位撥碼開關，555信號源，8位查詢式鍵盤，4×4陣列式鍵盤

3、輸出接口：揚聲器驅動，串行靜態顯示，動態掃描顯示，128×64點陣圖文液晶顯示模塊，16位邏輯電平顯示，I2C總線時鍾，十字路口交通燈/汽車信號轉彎燈/舞台燈，繼電器控製，

2隻8×8雙色點陣顯示,蜂鳴器控製。

4、通信接口芯片：USB1.1通信接口，CAN2.0通信接口，以太網通信接口，RS232通信接口，RS485通信接口，USB2.0通信接口，紅外線無線接口；

5、常用接口芯片：74LS164串轉並接口，74LS165並轉串接口，8255接口，8155接口，8253定時器/計數器擴展接口，8250和8251異步通信接口，MAX813看門狗接口，I2C總線接口，AD/DA轉換，實時時鍾/日曆控製（6組），溫度傳感器與溫度控製，紅外收發電路，8279鍵盤掃描，74LS138譯碼器，v/F轉換電路，語音芯片ISD1420;

6、存儲器接口芯片：SRAM62256數據存儲器，I2C（AT24C02）接口，93C46存儲器，（27C512）程序存儲器

7、常用設備：直流電機驅動，步進電機驅動，揚聲器，蜂鳴器，繼電器，繼電器，DS18B20溫度控製

8、開發工具:單片機仿真器，ISP燒錄器。

9、上位仿真軟件支持匯編和Ｃ語言。

10、數據轉換：並行A/D,D/A轉換接口，串行A/D,D/A轉換接口；

11、實驗箱含電源模塊，能提供各模塊的電源需求。

12、配置足夠配套接線。

13、配有適應WindowsMe/2000/xp等操作平台的調試軟件。

二、微機原理實驗係統功能特點：

1．完善的微機接口技術及微機控製應用實驗教學平台

係統以PC微機為操作台，通過串口方式相連接。係統提供了標準PC總線和各種常用外圍接口芯片及控製應用部件，如8251串口、8253定時/計數器、8255並口、8259中斷、8259中斷級連、8237DMA傳送、A/D、D/A轉換、存貯器擴展、鍵盤輸入及LED顯示、二進製開關輸入及發光管顯示、電子發聲器、步進電機、直流電機，從而全麵支持“微機接口技術”及“微機控製應用”的各項實驗內容。

2．對實驗設計具有良好的開放性，增強學生綜合設計能力

實驗係統所具有的硬軟件結構對用戶的實驗設計具有良好的開放特性，係統總線及各種外圍接口器件都可由用戶來操作連接，所有接口包括8259、8237都可由用戶進行重新初始化設計和操作，從而極大地提高了學生的實際操作能力，避免了單純驗證式實驗方式的弊病。

3．采用排線連接方式，提高了實驗效率

硬件實驗連線采用排線連接方式，構造實驗電路簡明快捷，並提高了連線的可靠性。它既能夠充分鍛煉學生的實際動手和操作能力，又保證了極高的實驗效率和成功率，使學生可把注意力集中在硬軟件設計和調試過程中。

4．優異的編程調試操作界麵

5．係統提供了PC虛擬示波器功能，可用於觀察和測量實驗中的輸出信號。

6.係統提供了標準PC總線接口插座，可支持總線的擴展實驗。

7.係統提供了EPROM編程器，可對EPROM2732-27512快速編程。主要特點

1、該實驗儀基於一種靈活多變開放式的構思，所有電路單元盡可能獨立開放，提高實驗的自由度，靈活性，各單元模塊可組成多種多樣功能各異的實驗電路，可給學生留下創造性的發展空間，極大地提高了資源利用率，如開放式鍵盤,開放式顯示器，開放式串口等，為適應多種方式實驗提供可能。

2、係統支持二種工作方式：一是聯機運行：在與上位軟件聯機的狀態下實現各種調試和行運的操作，二是脫機運行：係統配有管理監控，在無電腦的情況下，係統可以自動切換到脫機管理狀態，用戶可輕鬆調用實驗程序的EPROM完成50多個實驗。

三、雙組型高級單片機開發實驗裝置實驗項目

（一）單片機實驗係統

1、軟件實驗

2、硬件實驗
