TRY-XLKT1型 蓄冷空調製冷技術實訓裝置

TRY-XLKT1型 蓄冷空調製冷技術實訓裝置

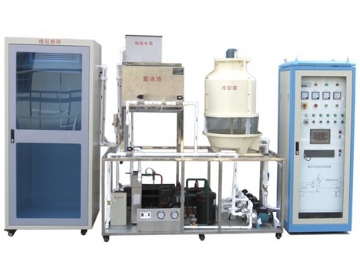

▲參考圖片

一、 概 述

冰蓄冷空調是利用夜間低穀負荷電力製冰儲存在蓄冰裝置中，白天融冰將所儲存冷量釋放出來，減少電網高峰時段空調用電負荷及空調係統裝機容量，它代表著當今世界中央空調的發展方向。該實訓裝置是根據《蓄冷空調係統原理、工程設計及應用》、《蓄能空調技術及其發展》等課程的實踐教學而開發設計的新型實訓設備。整個裝置采用直接蒸發製冰係統，係統主要由製冷機組、蓄冰裝置、空調末端裝置、空調循環水泵、乙二醇泵、載冷劑（乙烯乙二醇水溶液）等組成。適合各院校空調工程專業、建築環境與設備工程等專業相關課程的實訓教學。

二、 特 點

1.     本裝置采用工業現場的真實蓄冷空調部件，與實際應用接軌；

2.     蓄冷空調係統可組成蓄冷運行、取冷供冷運行和常規空調運行三種運行工況；

3.     本裝置將直接蒸發製冰蓄冷、製冷劑內融冰取冷及大溫差過冷有機結合為一體。

4.     係統結構簡單緊湊、蓄冷取冷方便、控製靈活有效。

三、 技術性能

1.    輸入電源：單相三線～220V±10% 50Hz

2.    工作環境：溫度-10℃～+40℃；相對濕度＜85%(25℃)；海拔＜4000m

3.    裝置容量：＜4kVA

4.    製冷劑：R134a

5.    載冷劑：乙烯乙二醇水溶液

6.    安全保護：設有電流型漏電保護、接地保護，安全符合國家標準

四、 係統構成

1.    控製櫃：鐵質雙層亞光密紋噴塑結構，結構堅固。前門采用透明設計，可觀察到中央控製器(PLC主機)、接觸器、熱保護器等控製元件。麵板上麵有總電源控製開關、電壓表、電流表、手動旋鈕開關、工作狀態指示燈、係統流程圖及PLC主機單元。

2.    交流電源控製：三相四線製AC380V電源供電，並設有漏電保護器控製控製屏總電源。

3.    控製係統：控製係統由電氣控製、PLC可編程控製器、計算機組態監控組成。

4.    係統基本組成：主要由製冷機組、蓄冰裝置、乙二醇泵、電磁閥、板式換熱器、空調末端裝置、空調循環水泵、乙二醇泵、載冷劑（乙烯乙二醇水溶液）等組成。

5.    電源電壓指示：提供係統電網監控交流電壓表、交流電流表，製冷機組運行交流電流表等。

6.    製冷係統壓力指示：提供2隻真空壓力表和1隻雙組壓力控製器，測量範圍分別為-0.1～1.5MPa、-0.1～3.5MPa,可顯示係統工作時低壓側和高壓側的壓力變化；對壓縮機起到保護作用。

五、產品配置：

五、 實訓項目

1.   蓄冷空調係統結構及工作原理

2.   蓄冷空調啟動、運行和調試

3.   蓄冷空調運行工作情況記錄、運行參數檢測

4.   蓄冷空調的控製流程和控製原理
