（根據學生人數，可按2—6人/組進行分組實驗，以下方案參照60名學生，6人/組設計）。

  使用麵積：90-100m²/間

  供水：至少設計一處水源

  符合“實驗室建設環境要求”

台麵采用美國威盛亞實芯理化板，厚度12.7mm，經後成型機一次性加工成型，表麵光滑、不變形、平整，整體美觀大方、耐用。耐高溫、不吸水、防火、抗老化、無毒、材質堅硬，配優質ABS連接件組裝，牢固可靠。

櫃身采用厚度為16mm的進口雙貼麵優質三聚氰胺浸漬飾麵板。優質鋁合金框結構，利用進口封邊機對板材所有截麵均（jun1）采用2mm厚優質PVC封邊條封邊，粘力強，牢固耐用，成品具有不透水、不變形，耐用性強等性能。

教師演示台安全總電源設抽屜式電源主控台，功能齊全、操作簡便、安全性高。

交直流輸出：2-24V每2V一檔，共12檔，輸出電流8A，有過載保護。

直流大電流輸出：短接電流40A，當電流大於10A時，8S自動關斷。

直流穩壓輸出：輸出電壓1V-25V分檔連續可調。最大輸出電流2A，有過載、過流、短路自動斷開保護。

直流高壓輸出： 240V-300V分兩檔輸出，輸出最大電流100mA。

以上過載保護均采用聲光報警裝置，從而達到安全目的。

直流高壓輸出：輸出電壓240V-300V分兩檔輸出，輸出電流100mA。

交流220V輸出。

學生電源：裝置在實驗台台麵上部電源盒內，具體參數為：

交流輸出電壓：2V—24V，每2V為一檔，由教師統一控製，最大輸出電流為2A。

直流輸出電壓：1.5V—24V連續可調，由教師提供粗調電壓，學生可通過細調獲得所需電壓，最大輸出電流為2A。

交流220V輸出，由教師分四組控製。

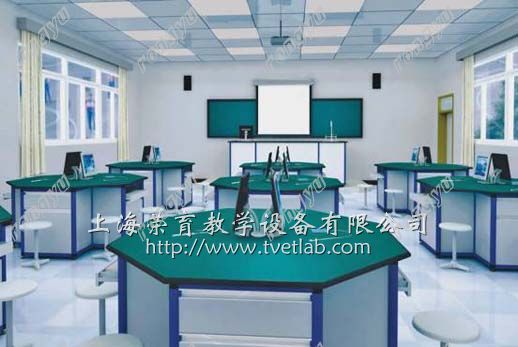

3、物理DIS探究實驗室設備配置：

編號	名 稱	規格型號	性能及技術參數	數量
1	教師用演示講台	3000x700x850mm	“威盛亞”實芯理化板（12.7mm） 優質鋁合金框結構	1
2	學生實驗桌	1200x1200x780mm		10
3	學生凳		鋼塑結構，可升降	60
4	教師轉椅		可旋轉	1
5	交直流電源及老師演示和控製電源			1
6	學生交直流電源盒			60
7	220V低壓交直流布管線係統			1
8	電器線路地麵布管線			1
9	書寫黑板	4000*1000mm	學校自備	1
10	三聯水嘴及水槽			1
11	數據采集器	SWDIS100	4通道，取樣率可達30μs，通信速率115200bts，分辨率12bit	21
12	電流傳感器	XDS-001	-1.0A~1.0A	21
13	微電流傳感	XDS-002	-10UA~10UA	21
14	電壓傳感器	XDS-003	-15V~15V	42
15	溫度傳感器	XDS-004	-25℃~125℃	21
16	力傳感器	XDS-005	-20N~20N	42
17	聲音傳感器	XDS-006	適應多種教學聲源	21
18	光電門傳感器	XDS-007		21
19	壓強傳感器	XDS-008	0~300Kpa	21
20	光強傳感器	XDS-009	0~600LUX	21
21	磁場傳感器	XDS-010	-150G~150G	21
22	位移傳感器	XDS-011	10cm~150cm	21
23	分析軟件	提供與教材實驗對應的專用分析圖表和供用戶定製的通用分析圖表，可實現即插即用，並行采集、多模顯示，組合顯示，脫機、回放等強大功能		21
24	配件	包、數據線、說明書等		21
25	實驗電腦及網絡	學校自備		21
