電子工藝實訓考核台,電子工藝技術教學設備

電子工藝實訓考核台,電子工藝技術教學設備
  • 型號：TRYGY-01E
  • 品牌：上海荔枝视频app
  • 所在地：上海
  • 供貨總量：大量供貨
  • 發貨期限：商定
  • 價格：詢價元
  • 電話：021-63811399 / 021-53550259
  • 產品詳情

TRYGY-01E電子工藝實訓考核台,電子工藝技術教學設備

一、電子工藝實訓考核台功能簡介：

TRYGY-01E電子工藝實訓考核台適合職業院校的電子電器應用與維修、電子與信息技術、電子技術應用等專業《電工基礎》、《電路基礎》、《電路》、《電子技術基礎》、《電子電路基礎》和《電子電路》等課程和非電類專業的《電工電子技術》中模擬與數字電路模塊的教學與實驗實訓，還可以滿足電子實訓；電子元件識別與檢測、電路板焊接、電子產品裝配、電子產品調試、PCB板圖的設計等實訓項目。

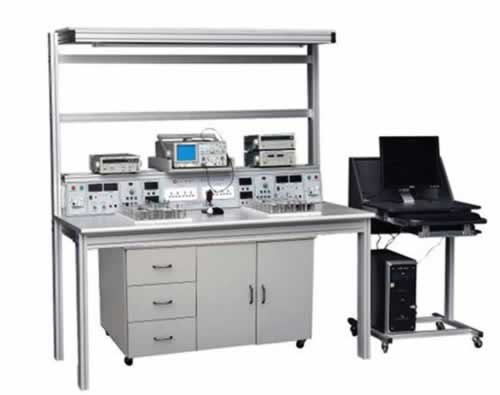

電子工藝實訓考核台,電子工藝技術教學設備

電子工藝實訓考核台,電子工藝技術教學設備,電工電子技術實訓裝置

二、電子工藝實訓考核台技術指標：

1.工作電源：兩相三線AC220V±10%50Hz

2.溫度：－10～40℃；環境濕度：≤90%（25℃）

3.外形尺寸：長×寬×高=1600×850×1800mm

4.整機功耗：≤1.5KW

5.安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。

三、電子工藝實訓考核台功能特點

電子工藝實訓考核台大體構成上分：鋁合金活動框架、電源台、實驗元件盒。

電源台：由兩路相互獨立、對稱的實驗電源和儀表組組成，可同時滿足2人在同一實驗台上完成不同的實驗內容方便實訓考核，裝置采用單相電源供電，並配有帶漏電保護的空氣開關，熔斷器以確保使用安全。

實驗電源每路配置：一組可調的直流電源0~24V/2A，並帶有過載、短路軟保護功能，軟保護的值還可進行調節；一組3~24V交流電源，七檔可調；一組±5V、±12V直流穩壓電源；一隻精密數字電壓表（DC30V），一隻精密數字電流表（DC2000mA）；以及8路單相電源插座，可以方便設備、儀表的擴展時使用。

實訓台配置的實驗元件盒，實驗桌中央配有通用電路板，電路板注塑而成，表麵布有九孔成一組相互聯通的插孔，元件盒在其上任意拚插成實驗電路，元件盒盒體透明，直觀性好，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構，維修拆裝方便。元器件放置在實驗桌下邊左右櫃內，大大提高了管理水平，規劃化程度，大大減輕了教師實驗準備工作。

四、電子工藝實訓考核台配置

序號

產品名稱

型號規格

數量

單位

備注

1

電子工藝實訓桌

1600*850*1800mm

1

張

鋁合金框架

2

電子工藝電源台

1515*230*230mm

1

台

鐵質

3

函數發生器0.1HZ~2MHZ

（正弦波、三角波、方波）

CA1634

1

台

4

電工電子創新模塊

1

套

5

實驗連接線

1

套

6

電腦小推車

1

台

7

航空插連接線

1

條

4米

8

日光燈座（連燈）

1

套

9

雙蹤示波器

CA620

1

台

10

數字毫伏表

2171D

1

台

11

數字頻率計

F1000

1

台

12

編程器

1

台

配套工具

序號

名稱

型號/規格

單位

數量

1

烙鐵（帶架）

35W

套

1

2

剝線鉗

鴻義

把

1

3

斜口鉗

6寸

把

1

4

尖嘴鉗

6寸

把

1

5

十字螺絲刀

新發

把

1

6

一字螺絲刀

新發

把

1

7

一字螺絲刀（小）

得力

把

1

8

十字螺絲刀（小）

得力

把

9

美工刀

把

1

電工電子創新模塊清單：

元件名稱

型號

數量

備注

電阻

0.5Ω

1

1/2W

電阻

1Ω

1

1/2W

電阻

5.1Ω

2

1/2W

電阻

51Ω

1

1/2W

電阻

100Ω

3

1/4W

電阻

150Ω

1

1/4W

電阻

200Ω

1

1/4W

電阻

300Ω

2

1/4W

電阻

330Ω

2

1/4W

電阻

430Ω

1

1/4W

電阻

470Ω

1

1/4W

電阻

510Ω

2

1/4W

電阻

680Ω

2

1/4W

電阻

820Ω

2

1/4W

電阻

1K

3

1/4W

電阻

1.5K

1

1/4W

電阻

2K

2

1/4W

電阻

2.4K

2

1/4W

電阻

2.7K

1

1/4W

電阻

3.3K

3

1/4W

電阻

3.9K

1

1/4W

電阻

4.7K

1

1/4W

電阻

5.1K

1

1/4W

電阻

6.8K

2

1/4W

電阻

10K

4

1/4W

電阻

13K

1

1/4W

電阻

20K

2

1/4W

電阻

39K

2

1/4W

電阻

51K

1

1/4W

電阻

100K

2

1/4W

電阻

200K

1

1/4W

電阻

1M

1

1/4W

電阻

10M

1

1/4W

電位器

470Ω

1

1/2W

電位器

1K

2

1/2W

電位器

4.7K

1

1/2W

電位器

10K

1

1/2W

電位器

22K

1

1/2W

電位器

100K

1

1/2W

電位器

470K

2

1/2W

電解電容

1UF

1

16V

電解電容

10UF

3

16V

電解電容

47UF

3

16V

電解電容

220UF

1

35V

電解電容

470UF

1

35V

瓷片電容

300P

1

63V

瓷片電容

1000P

2

63V

瓷片電容

0.01UF

3

63V

瓷片電容

0.1UF

1

63V

瓷片電容

0.47UF

1

63V

瓷片電容

2UF

1

250V

音頻輸入變壓器

1

音頻輸出變壓器

1

變壓器

220/6V.6V.24V

1

8W

電感

8Ω

1

電感

390UH

1

電感(鎮流器)

8W

1

二極管

4007

4

二極管

2AP9

1

發光二極管

2

穩壓二極管

2CW54

1

穩壓二極管

2CW76

1

晶振

10M

1

場效應管

3DJ6

1

單結管

BT33

1

晶閘管

KP1

2

三極管

3DG6

2

三極管

3DG12

1

三極管

3AX31

2

三極管

3DA1

1

三端穩壓

7805

1

指示燈(信號燈)

6V0.1A

1

開關

4

喇叭

8Ω/0.2W

1

繼電器

6V

1

音樂集成

4V

1

電平開關和邏輯電平指示

1

燈泡

220V/15W

12

自備

燈座

12

條形磁鐵

1

原副線圈

1

直流電表

5MA

1

直流電表

10MA

1

直流電表

50MA

3

直流電表

200MA

1

直流電表

1V

1

直流電表

15V

1

直流電表

±100UA

1

交流電表

500MA

3

日光燈管

8W

1

日光燈座

2

起動器

1

集成座

14腳

2

集成座

16腳

1

集成運放

UA741

2

定時器

NE555

1

TTL與非門

74LS00

1

TTL非門

74LS04

1

TTL與門

74LS08

1

TTL與非門

74LS20

1

TTL或門

74LS32

1

譯碼器

74LS42

1

TTL觸發器

74LS74

1

七段譯碼器

74LS247

1

全加器

74LS283

1

CMOS或非門

CD4002

1

共陽數碼器

546R

1

交流接觸器

CJ10﹣10A380V

5

按鈕﹣紅

LA19﹣11

2

按鈕﹣綠

LA19﹣11

4

三相閘刀

HK8﹣16/3

1

熱繼電器

JRO﹣20/3

2

時間繼電器

JS7﹣2A380V

2

電動機

△接380V
