自控原理與計算機控製實驗儀

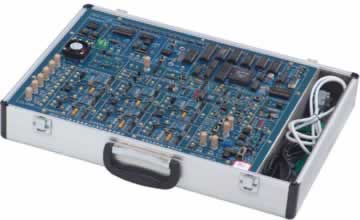

TRY-ATC自控原理與計算機控製實驗儀

一、自控原理與計算機控製實驗儀介紹：

TRY-ATC自控原理與計算機控製實驗儀係統提供集成操作軟件，通過PC示波器功能可實時、清晰的觀察控製係統的各項靜、動態特性，方便了對模擬控製係統特性的研究。微型溫度控製單元可以代替烤箱進行溫度控製實驗，加上係統配置的直流電機、步進電機等控製對象，可開設控製係統課程的實驗。該係統還可擴展支持如線性係統、控製、係統辨識及計算機控製等現代控製理論的模擬實驗研究。

二、自控原理與計算機控製實驗儀描述：

TRY-ATC自控原理與計算機控製實驗儀是自動化、自動控製、電子技術、電氣技術、精密教學儀器等專業教學中的基礎課程。TRY-ATC型自動控製原理學習機具有很強的開放性能、擴展性能；運算模擬單元的運放八個，每個運算模擬單元內都有實驗所需的電阻、電容等元件，可以通過短路塊和導線靈活方便的對實驗單元電路的組合，可構造出各種型式和階次的模擬環節和控製係統；從運算模擬單元獨立出來的可變電阻器組單元檔位連續，調節精度高，接線靈活多變，充分滿足於自控原理實驗教學的要求。

三、自控原理與計算機控製實驗儀係統構成

係統由各單元電路、8088CPU控製單元和PC機進行通訊的串口構成，USB采集數據。

信號源發生單元電路：正弦波、方波、斜波及拋物波

信號周期在2毫秒至30秒之間可調

電源:

1.輸入電壓：220V±10%

2.輸出電壓/電流：+5V/2A，+l2V/0.2A，－l2V/0.2A

四、自控原理與計算機控製實驗儀實驗項目

（1）計算機控製技術實驗項目

（2）自動控製原理實驗項目

（3）控製係統實驗項目

1.直流電機閉環調速實驗

2.溫度閉環控製實驗

3.步進電機調速實驗

以上所有實驗的具體內容由TRY-ATC的實驗指導書提供。
