模擬電路實驗箱，模擬電路實驗係統

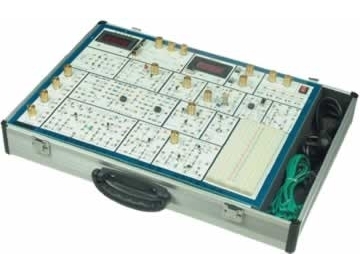

TRY-A2,A6模擬電路實驗箱，模擬電路實驗係統

模擬電路實驗箱，模擬電路實驗係統簡介：

TRY-A2模擬電路實驗箱，模擬電路實驗係統是根據的《高等工業學校電子技術基礎》教學大綱中確定的教學實驗要求為基礎，汲取了眾多專業教師的教學經驗，並綜合了眾多同類產品的優點而設計的。模擬電路實驗箱，模擬電路實驗係統函蓋了《模擬電子技術基礎》課程全部實驗內容，既為初學者提供了驗證性實驗電路，又為課程設計提供了擴展實驗平台。

一、模擬電路實驗箱，模擬電路實驗係統特點

1、擴展性強。實驗電路采用單元電路方式設計，單元電路即基本實驗電路，再外接其他元件為該電路參數，或與其他的單元電路組合，完成不同的實驗要求。

2、實驗原理圖都印刷在實驗板表麵，實驗電路由學生按照實驗原理圖進行搭建，既培養了學生的獨立思維能力及動手能力，也增強了該實驗箱的適用性、擴展性。

3、大部分元器件安裝在實驗板正麵，增加了學生的感性認識；

4、實驗連線插孔采用鎖緊式鍍金插孔，通過焊接固定在實驗板上，不鬆動，不氧化，壽命長，連接可靠，維修方便、簡捷；

5、擴展實驗區由二塊進口麵包板組成，可接插電阻、電容、二極管、三極管，集成電路等，可進行課程設計實驗。

6、電源輸出均有過流保護，自動恢複功能。

7、實驗箱由一體型鉛合金型材製成，箱體牢固可靠，不變形，重量輕，絕緣安全性能好，開關箱蓋方便可靠，外型美觀，造型氣派。

二、模擬電路實驗箱，模擬電路實驗係統組成

1、電源：輸入：AC220V±10%，50HZ

輸出：※DC：+5V，DCI≥1A

※DC：±12V，DCI≥0.2A

※DC：-5V～-12V可調，I≥0.2A

※DC：＋5V～＋27V可調，DCI≥0.2A

以上各路輸出均有過流保護，自動恢複功能

※ACV:7.5V×2；ACI≥0.15A

2、直流信號源：

雙路–0.5V～＋0.5V；–5V～＋5V兩檔連續可調.

3、函數發生器：輸出頻率：2Hz～90KHz，分四檔

可輸出方波：0～20V

三角波：0～15V

正弦波：0～10V

4、數字頻率計（0～300KHz）

5、數字直流電壓表（0～30V）

6、分立元件電路

7、集成模擬電路

（12）兩個獨立的運算放大器(741)；

（13）集成功放(LM386)；

（14）集成穩壓電路

8、進口麵包板二塊。

9、實驗箱尺寸：510mm*330mm*100mm(長*寬*高)

三、模擬電路實驗箱，模擬電路實驗係統實驗項目

TRY-A6的功能和配置與TRY-A2基本一樣，但TRY-A6的在以下方麵作了改進：

1、增加了一組固定直流輸出–5V/0.5A。

2、改進了信號源，使信號源的最高輸頻率達到2MHz以上。

輸出頻率：10Hz～1MHz，分四檔

可輸出方波：0～20V

三角波：0～15V

正弦波：0～10V

3、去除了原來的集成運放電路單元和麵包板。提供8芯、14芯IC圓孔插座各1個，增加分立元件接插區，提供50個阻容元件的接插件，和3個三極管的接插件。這樣做主要是為了上學生自行設計實驗電路，自行搭建電路，培養學生的實踐能力。
