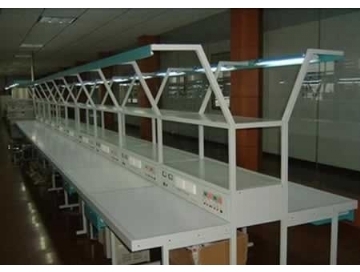

電子焊接裝配生產線實訓設備

序號

實訓線路板

能力目標

1

光控音樂門鈴

了解音樂集成塊和光敏三極管的具體應用，熟悉光控音樂門鈴的電路結構和工作原理

2

可調式串聯型晶體管穩壓電路

了解複合管的使用，掌握串聯可調式穩壓電源的結構、工作原理及調試方法。

3

台燈調光電路

了解晶閘管和單結晶體管的特性與應用，掌握晶閘管和單結晶體管構成的台燈調光電路的工作原理

4

集成穩壓電源

了解三端集成穩壓電源LM317的接線方法和應用

5

門鎖防盜報警器

了解與非門電路的實際應用，掌握門鎖防盜報警器電路的工作原理

6

聲光雙控節電燈

了解聲光控節電燈電路結構和工作原理，熟悉光敏三極管、555時基電路、雙向晶閘管在電路中的具體應用

7

調頻無線話筒

了解振蕩電路的工作原理

8

文氏橋振蕩器

掌握運放741的工作特點及振蕩器的工作原理和應用

9

模擬“知了”電子電路

掌握多諧振蕩器和音頻振蕩器的工作原理及應用；

10

門鎖防盜報警器

進一步了解與非門電路的實際應用，掌握門鎖防盜報警器電路的工作原理

11

實用模擬自然風控製器

掌握NE555和晶閘管構成的模擬自然風控製器工作原理，進一步熟悉電子電路的裝配、調試、檢測方法；

12

六管超外差式調幅收音機

掌握收音機的工作原理及調試方法

13

集成FM收音機

SMT貼片式元件，電調諧，掌握貼片的焊接方法及工藝要求；

14

編碼電子鎖電路

了解CD4011、74LS20、74LS74芯片的應用，掌握編碼電子鎖電路的工作原理

15

七彩循環裝飾燈控製器

熟悉七彩循環裝飾燈控製器原理，通過安裝製作七彩循環裝飾燈控製器，使學生進一步熟悉電子電路的製作工藝

16

LED數字鍾

熟悉數字鍾的結構及各部分的工作原理，學會將單元電路組成係統電路的方法，熟悉中規模集成電路和顯示器件的使用方法，了解簡單數字係統的實驗調試方法
