小型環形生產線檢測控製實訓台

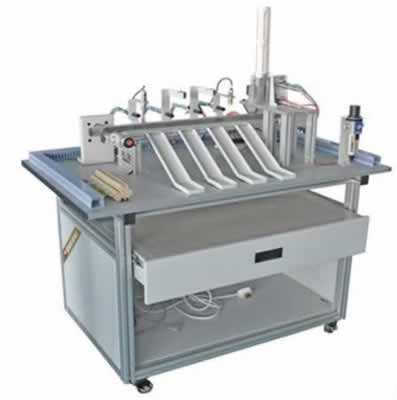

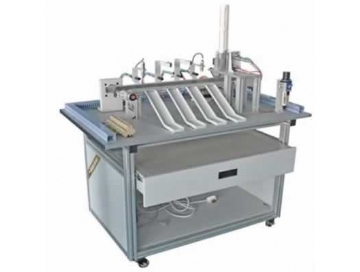

TRYHX-01小型環形生產線檢測控製實訓台

一、小型環形生產線檢測控製實訓台簡介：

TRYHX-01小型環形生產線檢測控製實訓台是針對機電一體化實訓教學的要求而研發的，它集PLC控製、位置控製、材質及顏色檢測、光電傳感器計數、工控組態技術於一體的實訓教學裝置，通過傳感器信號采集，PLC編程，對傳動電機及多種傳感器的開關量控製及時序邏輯控製，實現生產線環行傳輸作業的功能。小型環形生產線檢測控製實訓裝置適合於機械製造及自動化、機電一體化、自動化、電氣工程等專業的《機電傳動與控製》、《運動控製》、《機電一體化技術》、《計算機控製技術》、《檢測與轉換技術》、《可編程控製技術》等課程開設實訓課。

二、小型環形生產線檢測控製實訓台技術參數

1.輸入電源：單相三線～220V±10%50Hz

2.工作環境：溫度-10℃～+40℃相對濕度≤85%（25℃）海拔＜4000m

3.裝置容量：＜0.5kVA

4.外形尺寸：1000mm×640mm×1200mm

三、小型環形生產線檢測控製實訓台係統組成

1.環行生產線主體由底板、實訓桌（型材結構）、傳送鏈、滾筒、物料及電氣控製等部分組成。

2.控製麵板：由啟停控製開關，各個執行器的控製端均引出，方便接線。

3.電氣控製由單相交流電機、色標傳感器、電感傳感器、光電傳感器、行程限位開關、開關電源等器件組成。其中PLC可選用西門子或三菱或歐姆龍係列的可編程控製器，其中西門子主機為CPU224AC/DC/RLY內置數字量I/O（14路數字量輸入/10路數字量輸出）；三菱主機為FX1N-24MR內置開關量I/O（14路開關量輸入/10路繼電器輸出)。

四、小型環形生產線檢測控製實訓台實訓項目

1.PLC控製交流電機

2.光電傳感器的計數控製

3.顏色分類檢測

4.循環送料檢測綜合控製
