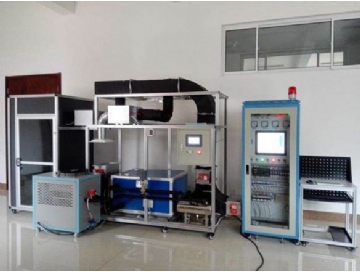

TRY-TG1變風量中央空調係統實訓平台

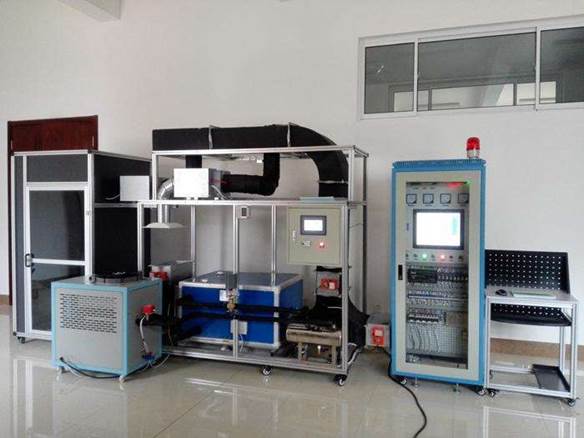

                                               TRY-TG1變風量中央空調係統實訓平台

一、 變風量中央空調係統實訓平台  概述
   1、 可變風量中央空調係統實訓平台適合普通院校、技工學校、職業培訓學校、職教中心、鑒定站/所、製冷類專業《製冷設備維修工(高級)》、《製冷設備原理與維修》 VAV是Variable Air Volume（變風量係統）的簡稱，在空氣調節係統，為了應對末端負荷的變化，在輸冷/熱介質流量不變的情況下，通過改變風量來調整需要冷/熱量的輸送以滿足變化的需求。　VAV（變風量空調係統）是一種通過改變送風量來調設計標準、《采暖、通風與空氣調節設計規範》（GBJ19-87-2003）。《通風與空調工程質量檢驗評定標準》（GBJ304-2002）《簡明通風設計手冊》（GB50194-2002）《壓縮機、風機、泵安裝工程施工及驗收規範》（JBJ29-2002）《電氣裝置安裝工程低壓電器施工及驗收規範》（GB50254-96）《大氣汙染物綜合排放標準》（GB16297-1996）。《環境空氣質量標準》（GB3095-1996）、《城市區域環境噪聲標準》（GB3096-93）《建築設計防火規範》（GB50016-2006）、《公共建築節能設計標準》（GB50189-2005）。
      2、實訓裝置也適合普通院校、技工學校、職業培訓學校、職教中心、鑒定站/所、製冷類專業《製冷設備維修工（高級）》、《製冷設備原理與維修》、《製冷空調裝置操作安裝與維修》、《中央空調工（初級、中級、高級）》、《家用製冷設備原理與維修》等課程。

二、 變風量中央空調係統實訓平台   產品特點
1、具有真實的中央空調係統(VAV和風機盤管+新風係統)和相應的樓宇自動控製係統、完全真實的工程環境。讓學生進行樓宇暖通監控係統的元件、作用、組成和原理的認識實訓。通過客戶端對係統進行保存係統監控節點的資料、圖形等的操作,並監控與管理所有在網絡上的監控節點，進行樓宇空調供水及鍋爐監控係統的演示操作、點表的認識和DDC控製器同各元器件之間的接線操作實訓、故障的與排除等實訓操作。
2、采用智能DDC控製係統采用自動水流量控製（流量積分調節閥）變頻控製技術，智能變頻控製係統，達到操作方便、節能降噪的目的
3、 采用智能DDC控製係統，LonWks®總線專用節點，基於Neuron®FT-5000神經元微處理器，配有Flash存儲器、網絡收發器和 LonWks®總線網絡接口等。預載變風量箱可配置控製程序。
4、VAV應用模式包括：自動模式、加熱模式、製冷模式、清晨預冷模式、夜間淨化模式和緊急模式。
5、集成一體化風閥執行器，並具備風量測量功能；依靠調節風閥來實現製冷或加熱要求，通過PI算法調節供風量在最大與最小風量之間，維持區域溫度在用戶設定。
6、 采用市場主流變風量（VAV）控製技術：變定壓控製原理來控製主管風量，末端控製箱具有獨立的DDC控製係統。
7、設備采用冷熱單風道係統——變風量——供冷—熱，配用冷水機機組與實際工程結合，易於學習和掌握知識和進行中央空調係統智能控製係統的設計、調試和運行管理工程技術訓練。
三、 變風量中央空調係統實訓平台 產品參數
1、box支管路內風速6～8m/s, 幹管路內風速8～14m/s；6個通用輸入點(UI),2個數字輸入點田(BI),2個模擬輸出點(AO),3個數字輸出點(BO)和4個可配置的輸出點(CO)，可測量風量風閥控製器4-20MA，壓差傳感器4-20MA。
2、通風設備設計風量：通風櫃麵風速：0.3～0.8 m/s，單台通風櫃設計風量1500m3/h，
3、換氣次數：換氣數：8～12次/小時
4、工作環境：環境溫度範圍為-5℃～+40℃  相對濕度＜85%(25℃)  海拔＜ 4000m
5、裝置容量：＜4.8kVA
6、外形尺寸：4000mm×1000mm×2000mm
7、製冷劑類型：R22
8、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
9、電壓：輸入電源：3800V±10% 50Hz
四、 變風量中央空調係統實訓平台  通風櫃技術參數
變風量係統（VAV）通風係統
1、采用直接風速測量控製係統，能夠快速有效的保證通風櫃麵風速，從而達到保證實驗室工作人員安全的目的。為避免環境溫濕度對普通風速傳感器的基準點飄移影響，通風櫃控製係統使用熱線型風速傳感器對麵風速進行真實測量；風速傳感器配備獨特的自潔式過濾器，具有防灰塵堵塞功能；
2、風壓傳感器檢測到麵風速變化時，控製器發出信號給執行器，通過改變變風量閥門開度來使麵風速回到設定值，要求係統響應時間小於3秒；通風櫃的風速傳感器實時監測真實的麵風速，當麵風速不在設定範圍內時，經15秒延時後監控器發出聲光報警；
4、監控器有最大風量和最小風量功能，當發生緊急情況時可以按下最大風量按鈕，排風閥門完全打開，當希望通風櫃以小風量運行時（例如晚上）可以按下最小風量按鈕，通風櫃以小風量運行；
5、風櫃上的監控器還具有低風速運行按鈕，按下這一按鈕，可以使麵風速設定值為正常值的70%，用來減少氣體排放以節能，（當通風櫃內有高危險性物質時不建議使用）。
6、係統采用變靜壓傳感自動變頻控製，靜壓傳感自動變頻控製可以根據開啟通風設備的數量變化，將其感應到的靜壓轉變成0-10v的電信號輸入變頻器從而自動調節風機頻率，使風機的抽風量與實際所需排風量相匹配，從而確保排風效果，達到節能節噪的效果；
7、每台通風櫃安裝一個風量調節閥，其控製開關和變頻控製係統及風機聯動，可實現單台或多台通風設備等不同工況下的控製。風量調節閥采用數顯可調角度的電子風量調節閥，
8、係統風閥和風機整體聯鎖，實現氣流的有序流動，平衡係統風量，防止氣流反串、倒流。
9. 控製櫃：鐵質雙層亞光密紋噴塑結構，結構堅固。前門采用透明設計，可觀察到中央控製器、接觸器、保護器等控製元件。麵板上麵有控製開關旋鈕、工作狀態指示燈、係統流程圖
五、變風量中央空調係統實訓平台  部分實訓項目
初級篇 認知與運行
項目一 、變風量係統空調係統流程與設備認知訓練
項目二、 變風量係統空調繼電接觸控製技術訓練
項目三 、變風量係統空調控製係統硬件認知訓練
項目四 、監控原理與值機運行訓練
項目五、 變風量係統空調係統調試與測試訓練
項目六 、變風量係統空調控製係統硬件調試訓練
項目七、 變風量係統空調係統工藝運行調試訓練
項目八、變風量係統變定壓實驗PID運行實驗
項目九、變風量係統風量變頻壓實驗PID運行
項目十、變風量係統水閥壓實驗PID運行
項目十一、DDC控製原理運行
項目十二、VAV風量空調box末端DDC的控製
項目十二、VAV風量空調box末端DDC的數據利用
