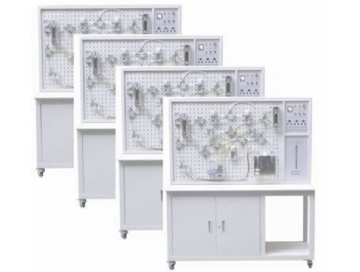

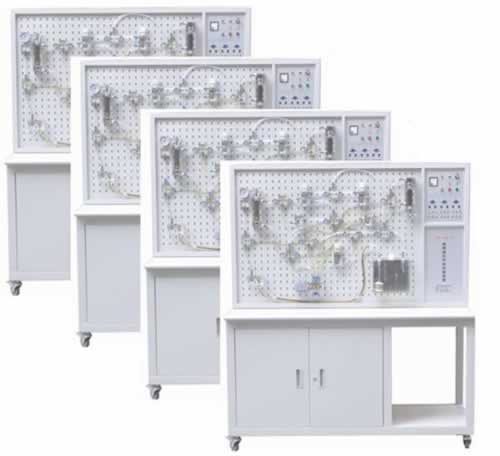

TRY-88F四合一透明液壓傳動實訓係統

（鐵桌網板型）

一、四合一透明液壓傳動實訓係統元件配置：

壓力表，油箱，溢流閥，節流閥，單向閥，液控單向閥，調速閥，順序閥，減壓閥，雙作用油缸，彈簧作用油缸，增壓油缸，二位四通電磁換向閥，二位二通電磁換向閥，“O”型三位四通電磁換向閥，“H”型三位四通電磁換向閥，“M”型三位四通電磁換向閥，壓力繼電器，行程開關等。四合一透明液壓傳動實訓係統

二、四合一透明液壓傳動實訓係統特點：

1、可通過多台不同的實驗回路進行對比，加深對液壓回路原理的理解。

2、多台實驗台可同時操作運行，運行不同回路。

3、可隻需要一套液壓元件，便可同時組成不同回路，節省元件資源。

4、電氣控製簡單，方便易行。采用網板型安插組裝形式，組裝回路快捷方便。

5、實驗台為鐵質雙層亞光密紋噴塑結構，美觀大方。

三、四合一透明液壓傳動實訓係統技術參數：

1、電源：輸入220V50Hz

2、電氣控製麵板：它具有三組功能電路。控製組一按鈕控製換向閥1，控製組二按鈕控製換向閥2，控製組三按鈕控製換向閥3，輸入控製電路的常閉按鈕均串聯常閉停止輸入插孔，其他控製電路均並聯常開輸入插孔，利於外接控製，每組電路的換向1、換向2與換向3都具有互鎖輸出功能。

3、實驗專用齒輪泵站：油泵電機：直流電動機，功率：250W，並配專用穩壓直流調速器，調速範圍：0-1700rpm

4、尺寸大小：1330mm×650mm×1750mm（單台）

四、四合一透明液壓傳動實訓係統基本實驗項目:

1、用手動換向閥的換向回路。	2、用中位機能換向閥的用鎖回路。
3、用液控平向閥的閉鎖回路。	4、壓力調定回路。
5、二級壓力控製回路。	6、用減壓閥的減壓回路。
7、用增壓缸的增壓回路。	8、用H型換向閥的卸載回路。
9、進油節流調速回路。	10、回油節流調速回路。
11、調速齒輪泵的換向調速回路。	12、調速齒輪泵和調速閥組成的複合調速回路。
13、流量閥短接的速度換接回路。	14、用調速閥串連聯的二次進給同路。
15、用調速閥並聯的二次進給同路。	16、用順序閥的順序動作回路。
17、用壓力繼電回的順序動作回路。	18、用行程開關控製的順序動作回路。
19、用行程換向閥的順序動作回路。	20、串聯液壓缸的同步回路。
21、用先導型溢流閥控製的換向回路

TRY-88F型透明液壓傳動實訓係統配置一覽表：

序號	名稱	單位	數量	備注
01	實驗實訓台	台	4
02	電氣線路麵板	件	4	安裝實訓台上
03	拖動電機及調速電路	套	4	安裝實訓台上
04	齒輪油泵	隻	2	台上元件
05	葉片泵	隻	1	新增透明元件
06	擺線轉子泵	隻	1	新增透明元件
07	油箱	隻	4	台上透明元件
08	輔助油箱	隻	1	組合透明元件
09	油缸（帶行程撞塊）	隻	8	組合透明元件
10	彈簧回位油缸	隻	1	組合透明元件
11	增壓油缸	隻	1	組合透明元件
12	實心雙出杆油缸	隻	1	新增透明元件
13	空心雙出杆油缸	隻	1	新增透明元件
14	單向閥	隻	3	組合透明元件
15	液控單向閥	隻	2	組合透明元件
16	溢流閥	隻	5	組合透明元件
17	先導式溢流閥	隻	1	新增透明元件
18	節流閥	隻	1	組合透明元件
19	調速閥	隻	5	組合透明元件
20	順序閥	隻	2	組合透明元件
21	減壓閥	隻	1	組合透明元件
22	二位二通電磁換向閥	隻	2	組合透明元件
23	二位四通電磁換向閥	隻	8	組合透明元件
24	“O”型三位四通電磁換向閥	隻	1	組合透明元件
25	“H”型三位四通電磁換向閥	隻	1	組合透明元件
26	“P”型三位四通電磁換向閥	隻	1	組合透明元件
27	“M”型三位四通電磁換向閥	隻	1	組合透明元件
28	“Y”型三位四通電磁換向閥	隻	1	新增透明元件
29	二位四通行程換向閥	隻	1	組合透明元件
30	三位五通手動換向閥	隻	1	組合透明元件
31	壓力繼電器	隻	1	組合透明元件
32	行程開關（常開、常閉）	隻	4	組合透明元件
33	壓力表	隻	7	組合透明元件
34	三通	隻	30	組合透明元件
35	四通	隻	12	組合透明元件
36	220V電源插頭線	條	4	電器配件
37	電磁閥通用連結線	條	10	電器配件
38	壓力繼電器插頭線	條	1	電器配件
39	活扳手150mm2隻內六角扳手M62隻內六角扳手M51隻尖嘴鉗6#1隻孔用擋鉗6#1隻軸用擋鉗6#1隻十字螺絲刀6#1隻十字螺絲4#1隻一字螺絲刀6#1隻一字螺絲刀4#1隻剪刀5#1隻	盒	1	實驗檢修工具盒
40	保險管4A5隻油管接頭（通用）5隻油塞若幹 502膠水1瓶各種O型圈若幹各種油封若幹各種內六角若幹	盒	2	檢修備用配件盒
41	毛巾	條	10	附件
42	透明液壓皮管	米	100	材料
43	專用液壓油	壺	4	材料
44	油盤	隻	1	附件
45	透明液壓實訓係統使用手冊	冊	4	資料
46	透明液壓實訓係統裝箱清單	份	1	資料
