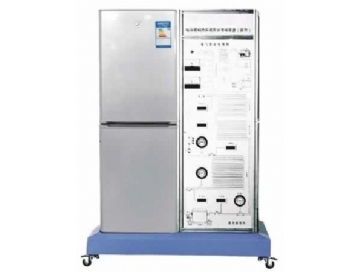

電冰箱製冷係統實訓考核裝置

TRYJD-01H電冰箱製冷係統實訓考核裝置

（直冷）

一、電冰箱製冷係統實訓考核裝置

“TRYJD-01H電冰箱製冷係統實訓考核裝置”是根據教育部“振興21世紀職業教育課程改革和教材建設規劃”要求，按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的製冷技術、製冷流體機械、家用製冷設備原理與維修、冷庫與冷藏技術、製冷設備維修工（初級、中級）等的實訓教學。培養掌握空調與製冷技術專業理論知識和專業實踐技能，從事空調、製冷設備及係統的技術升級、改造設計、安裝、調試、維護、維修、技術管理等方麵的技能應用型人才。

實訓裝置也適合技工學校、職業培訓學校、職教中心、鑒定站/所製冷類專業《製冷設備維修工（初級、中級）》、《家用製冷設備原理與維修》、《小型製冷裝置》、《小型製冷與空調裝置》等課程。

二、電冰箱製冷係統實訓考核裝置特點

1.實訓裝置采用真實的直冷式雙門電冰箱係統，直觀展示了直冷式雙門電冰箱的係統結構、工作原理，可以清楚的看到製冷循環係統結構，並配有真空壓力表、溫度表等，便於教學演示講解及學生對課本知識的理解掌握。

2.整套電冰箱係統真實完整,結構清晰、緊湊，與實際冰箱製冷係統、電氣係統一致。同時可滿足對直冷式電冰箱實訓的要求。

3.係統采用真實的製冷機組，滿足實訓教學要求。

4.可模擬故障設置，學生根據工藝分析故障可能產生的原因，確定故障發生的範圍，並進行排故。有利於開展技能鑒定、考核工作。

三、電冰箱製冷係統實訓考核裝置基本裝備

1.實訓櫃：采用鐵質雙層亞光密紋噴塑結構底架，鋁型材及鋁塑板拚合框架結構。

2.直冷式電冰箱1台。

3.交流電壓表1隻：測量範圍0～250V,精度1.5級，用於監測電源電壓。

4.交流電流表1隻：測量範圍0～1A,精度1.5級,用於觀測係統啟動電流及正常工作電流。

5.智能溫度儀5隻：采用PT100傳感器，測量壓縮機排氣口溫度、冷凝器出口溫度、蒸發器進口溫度、壓縮機吸氣口溫度以及環境溫度。

6.真空壓力表3隻：測量範圍為-0.1～0.9MPa,可顯示係統低壓側、高壓側及冷凝後的壓力。

7.故障模擬設置係統1套：通過閥門的調節或開關切斷電路來設置製冷係統的故障。

8.直冷式電冰箱製冷係統流程圖1套：印有製冷係統流程圖，並設有相應的測量儀表。

9.電流型漏電保護裝置1套：對地漏電電流超過一定值，即跳閘切斷電源；設有熱保護器件，對壓縮機進行過熱、過載保護。

四、電冰箱製冷係統實訓考核裝置技術參數

1.輸入電源：單相三線～220V±10% 50Hz

2.裝置容量：＜0.4kVA

3.外形尺寸：1100mm×650mm×1700mm

4.製冷劑類型：R600a

5.安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準

五、電冰箱製冷係統實訓考核裝置實訓項目

初級技工基本技能實訓

1.專用工具的操作

2.製冷係統試壓及檢漏

3.製冷係統抽真空及充注製冷劑

中級技能實訓（設計、安裝、調試及檢修）

4.直冷式電冰箱係統調試

5.直冷電冰箱故障模擬設置

6.直冷式電冰箱維修及故障分析
