雙門電冰箱綜合實訓考核裝置

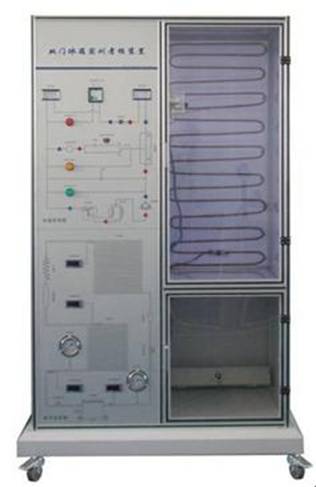

TRYJD-01D雙門電冰箱綜合實訓考核裝置

一、雙門電冰箱綜合實訓考核裝置簡介

“TRYJD-01D雙門電冰箱綜合實訓考核裝置”是根據教育部“振興21世紀職業教育課程改革和教材建設規劃”要求按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的製冷技術、製冷流體機械、家用製冷設備原理與維修、冷庫與冷藏技術、製冷設備維修工（初級、中級）實訓等教學實訓裝置。培養掌握空調與製冷技術專業理論知識和專業實踐技能，從事空調、製冷設備及係統的技術升級、改造設計、安裝、調試、維護、維修、技術管理等方麵的技能應用型人才。

實訓裝置也適合技工學校、職業培訓學校、職教中心、鑒定站/所、製冷類專業《製冷設備維修工（初級、中級）》、《家用製冷設備原理與維修》、《小型製冷裝置》、《小型製冷與空調裝置》等課程。

二、雙門電冰箱綜合實訓考核裝置特點

1.實訓裝置直觀展示了直冷式/間冷式冰箱的係統結構、工作原理，可以清楚的看到製冷循環係統結構及主要部件的實物，便於教學演示講解及學生對課本知識的理解掌握。此外，管路中設有視液鏡可觀察製冷劑狀態；高壓管路為紅色部分，低壓管路為藍色部分。

2.整套實訓裝置集直冷式、間冷式電冰箱於一體，整個電冰箱係統真實完整,結構清晰、緊湊，與實際冰箱製冷係統、電氣係統一致。同時可滿足對直冷式、間冷式電冰箱實訓的要求。

3.係統采用真實的製冷機組，與實際教學接軌。

4.裝置設有直冷式/間冷式冰箱電氣控製線路接線區域，可完成不同啟動方式的運行模式，有利於學生將理論應用於實際，並培養學生實際操作動手能力。

5.可設置模擬故障，學生根據工藝分析故障可能產生的原因，確定故障發生的範圍，並進行排故。有利於開展技能鑒定、考核工作。

三、雙門電冰箱綜合實訓考核裝置基本裝備

1.實訓櫃：鐵質雙層亞光密紋噴塑結構，鋁質麵板。製冷係統中加入了兩個電磁控製閥，用於直冷式與間冷式電冰箱轉換時切換不同的蒸發器，同時還可以完成製冷係統的故障模擬實訓。管路中設有視液鏡，便於觀察製冷劑的狀態。在實訓櫃的底層設有一個櫃子，用於放置實訓連接線、工具及其它實訓用品。冰箱門采用透明設計，便於觀察蒸發器表麵結霜、結露情況，冷凝器外置於冰箱後麵。

2.直冷/間冷式電冰箱製冷係統配置表：

3.交流電壓表1隻：測量範圍0～250V,精度1.5級，用於監測電源電壓。

4.交流電流表1隻：測量範圍0～5A,精度1.5級,用於觀測係統啟動電流及正常工作電流。

5.溫度表1隻：采用PT100傳感器，三位半數顯，用波段開關進行切換，可分別測量冷凍室溫度、冷藏室溫度、冷凝器進口及出口溫度。

6.真空壓力表2隻：測量範圍為-0.1～0.9MPa、-0.1～1.5MPa,可顯示係統低壓側、高壓側的壓力。

7.模擬故障設置箱1個：嵌於實訓櫃內，用於模擬故障設置，並配有鎖。可設置的故障類型有：電源電路、照明電路、化霜電路、壓縮機保護電路等。

8.電流型漏電保護裝置1套：對地漏電電流超過一定值，即跳閘切斷電源；設有熱保護器件，對壓縮機進行過熱、過載保護。

9.實訓連接線1套：實訓連接線及插座采用防觸電結構，使用安全、可靠、防觸電。

四、雙門電冰箱綜合實訓考核裝置故障說明

五、雙門電冰箱綜合實訓考核裝置技術參數

1.輸入電源：單相三線～220V±10% 50Hz

2.裝置容量：＜0.2kVA

3.外形尺寸：600mm×600mm×1700mm

4.製冷劑類型：600a

5.安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準

六、雙門電冰箱綜合實訓考核裝置實訓項目

初級技工基本技能實訓

1.專用工具的操作

2.製冷係統管件焊接

3.製冷係統試壓及檢漏

4.製冷係統抽真空及充注製冷劑

中級技能實訓（設計、安裝、調試及檢修）

5.電冰箱電氣線路器件的認識和測量

6.直冷式電冰箱電氣控製線路接線及係統運行

7.間冷式電冰箱電氣控製線路接線及係統運行

8.直冷式電冰箱維修實訓及故障分析

9.間冷式電冰箱維修實訓及故障分析
