TRY-610H微機原理、單片機原理實驗箱,TRY-610型多功能單片機實驗箱

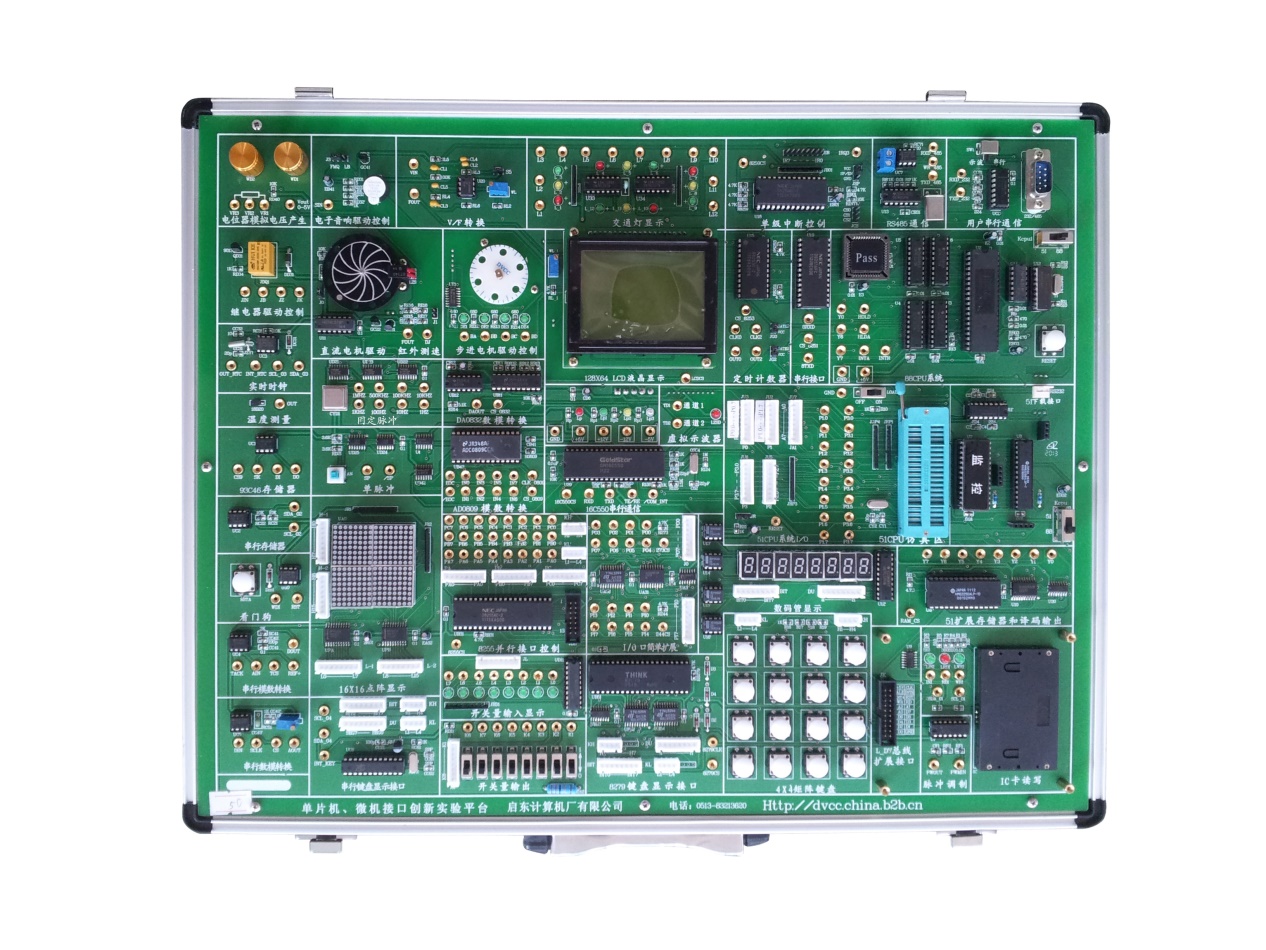

TRY-610H微機原理、單片機原理實驗箱
一、概述
綜合51單片機係統和8088微機原理接口係統為一體化設計的實驗平台，根據單片機和微機接口實驗教學的特點出發，全部係統和實驗模塊采用一體化設計方式，該實驗係統是目前最實用的一款單片機和微機接口綜合實驗教學平台，適合各層次學生進行單片機原理和應用方麵的實驗教學。主要元器件采用直插式焊接工藝，插線孔采用通孔，防止異物進入孔內後造成插孔堵塞後不易清理。
同時將工業組態軟件應用於單片機控製係統中，直觀形象地展示實際自動控製工業場景。讓學生學習工業組態軟件的編程和控製技術（總線控製和位控製），把學生培養成為優秀的應用型人才，以適應不斷創新的社會需求。
二、詳細硬件技術指標
* 標準配置部分
1、單片機仿真和係統
1）標準配置在係統可編程Keil C51單片機仿真係統。係統不能占用MCS51單片機的任何資源。采用USB通信或RS232串行通信兼容設計的通信方式。
2）單片機本身的全部輸入和輸出端口由排針和自鎖緊插孔引出，以便觀察時序波形。
3）8路譯碼輸出，留給學生自行設計連接。
4）32K單片機外部擴展RAM。
5）單片機外部擴展總線包括8位數據總線、地址總線、讀寫信號和時鍾等控製線全部由排針和自鎖緊插孔引出。
6）具備單片機在線下載、獨立運行功能，每套實驗箱配備一片STC89C52(兼容89S52，性能高於89S52)單片機芯片。
7）編程語言：匯編語言和C語言
2、微機係統
1）核心CPU8088。
2）用CPLD器件組成整個係統控製邏輯和譯碼電路。
3）64K程序存儲器存放係統監控程序。
4）32K數據存儲器/程序存儲器存放用戶程序和數據。
5）8253定時/計數器電路。
6）8251串行接口控製器電路，實現數據串行傳輸。
7）8237 DMA控製電路。
3、集成一體化實驗區部分：
1）單路8位數字模擬轉換接口DAC0832模塊，雙緩衝控製信號全部插孔引出。
2）8路8位模擬/數字轉換接口ADC0809模塊。
3）可編程並行輸入/輸出接口8255模塊。
4）8253定時/計數器實驗模塊
5）8279經典鍵盤顯示接口控製模塊。
6）8259中斷控製模塊。
7）0-5V模擬電壓產生模塊。
8）串行8位A/D TLC549模塊。
9）串行10位D/A TLC5615模塊。
10）自帶T6963C控製器的 128×64 LCD液晶模塊。
11）看門狗電路MAX708。
12）16×16點陣LED模塊。
13）串行實時時鍾PCF8563電路。
14）串行存儲器93C46應用電路。
15）ZLG7290串行鍵盤顯示控製電路模塊。
16）24C256 I2C存儲器電路，全部功能腳留插孔引出。
17）簡單I/O口擴展：1個8位並行輸出電路74LS73，1個8位並行輸入電路74LS244。
18）數字溫度傳感器DS18B20測量電路模塊。
20）RS232通信模塊，RS485通信模塊
21）音樂發生器模塊電路，同時配有蜂鳴器和喇叭。
22）繼電器控製模塊電路。
23）4相步進電機和驅動電路模塊。
24）直流電機控製和驅動並有單電源正反向控製電路模塊。
25) V/F轉換電路模塊。
26) PWM輸出模塊。
27) 紅外光電通信模塊
28) 8路開關量輸入模塊。
29) 8路開關量輸出顯示模塊。
30) 4×4鍵盤矩陣，能實現行掃描法、線反轉法、8279、7290四者通用，且行輸出能與數碼管的位型輸出共用，行、列各線串接電阻後用跳線接VCC或GND。
31) 8位七段數碼顯示器。
32) 正負單脈衝發生器。
33) 1HZ-1MHZ固定脈衝時鍾信號，分8路輸出。
34）直流電機有霍爾和紅外光電測速電路。
4、實驗電路工作電源：±5V/2A、±12V/0.5A，每路均帶有短路保護和自動關斷功能，每路帶電源指示。
5、模塊間實驗的連接：控製信號和部分接口信號的引出采用自鎖緊式塗金插孔（永不氧化，美觀漂亮），一些總線信號采用排線連接，操作簡便，實驗導線連接穩定可靠。
6、機箱：鋁木合金材料，綠色環保，造型美觀大方。外形尺寸：480×360×148mm。
三、軟件技術指標
1）WINDOWS 下KEIL C51 軟件環境，支持匯編和C語言的編程、編譯、鏈接和源程序級調試和在線下載。
2）在線下載軟件：STC_ISP_V479
3）近50個單片機應用設計例程
4）MGCS工業組態軟件
5）MGCS工業組態軟件與單片機接口例程
6）實驗演示視屏
四、選擇配置實驗模塊
1）32位串轉並和8位並轉串應用電路模塊。
2）CAN總線通信和無線紅外通信電路模塊。
3）以太網通信模塊。
4）非接觸式IC卡讀寫模塊。
5）語音錄放ISD1730應用模塊。
6）GPS應用模塊。
7）壓力測量和控製模塊。
8）2.4GISM無線通信模塊。
9）41線光柱顯示模塊。
10）傳感器模塊，含光敏、熱敏、氣敏、溫濕度、超聲測距、人體紅外等。
11）USB通信應用模塊。
五、實驗項目
第一部分 單片機軟件編程基礎實驗
1、清零實驗
2、拆字實驗
3、拚字實驗
4、數據傳送實驗
5、數據排序實驗
6、無符號雙字節快速乘法編程實驗
第二部分 單片機硬件基礎應用實驗
1、單片機I/O口應用實驗
2、單片機定時器、中斷實驗
3、單片機串行口應用實驗_雙機通信
4、單片機PWM實驗
5、A/D 轉換實驗
6、D/A轉換實驗
7、鍵盤顯示控製器8279應用實驗
8、步進電機控製實驗
9、小直流電機調速實驗
10、電子音響實驗
11、繼電器控製實驗
12、數據存貯器擴展實驗
13、簡單I/O口擴展實驗
14、並行I/O接口8255應用
15、“看門狗”複位實驗
16、串行A/D轉換器TLC549應用
17、串行D/A轉換器TLC5615應用
18、單片機雙機通信實驗_用RS485總線
19、USB接口應用實驗
20、16X16 LED點陣顯示實驗
21、128 X 64 LCD液晶顯示接口實驗
22、紅外光電通信實驗
23、數字溫度傳感器DS18B20的原理與應用實驗
24、I²C總線應用實驗
25、串行存儲器讀寫實驗
26、串行E²PROM的讀寫實驗
27、I²C智能卡讀寫實驗
28、串行鍵盤顯示接口ZLG7290應用實驗
29、PCF8563串行實時時鍾應用實驗
30、PWM輸出實驗
第三部分 單片機硬件擴展實驗(外配模塊）
1、32位串轉並應用實驗。
2、8位並轉串應用實驗。
3、GPS應用實驗。
4、2.4GISM無線通信
5、CAN總線通實驗
6、無線紅外通信實驗。
7、以太網通信模塊。
8、非接觸式IC卡讀寫實驗
9、語音錄放ISD1730應用實驗
10、USB通信應用實驗
11、41線光柱顯示實驗
12、傳感器應用實驗：含光敏、熱敏、氣敏、溫濕度、壓力傳感器、霍爾傳感器和人體紅外傳感器等。
第四部分 工業組態軟件在單片機控製中的應用實驗
1、步進電機控製實驗_總線控製
2、直流電機控製實驗_總線控製
3、工業順序控製實驗_位控製
4、數據采集實驗_總線控製
5、數據采集實驗_總線控製
6、數字電壓表實驗
7、液體混合控製實驗
8、交通燈控製實驗
9、工業組態軟件和微控製器的接口編程實驗。
......無限擴展
第五部分 微機係統部分
1、ADC0809A/D轉換電路實驗
2、DAC0832D/A轉換電路實驗
3、8255A並行I/O口電路實驗
4、8253A定時/計數器電路實驗
5、8259A單級中斷控製電路實驗
6、8251A串行通信電路實驗
7、直流電機轉速測量與控製電路實驗
8、直流電機控製電路實驗
9、步進電機控製電路實驗
10、繼電器控製電路實驗
11、存貯器讀寫電路實驗
12、8237DMA數據傳送電路實驗
13、軟件編程實驗
1）顯示程序實驗
2）數據傳送實驗
3）數碼轉換類程序實驗
4）運算類程序實驗
5）分支程序設計實驗
6）循環程序設計實驗
7）子程序設計實驗
8）綜合程序設計實驗
六、實驗箱配置
||
序號 |
名稱 |
說明 |
數量 |
|
1 |
主機箱 |
含箱體、電源、51係統和88係統以及標配實驗電路 |
1 |
|
2 |
Keil C51單片機仿真器 +STC89C51芯片 |
1 | |
|
3 |
2號實驗用導線 |
25根 | |
|
4 |
9芯-9芯串口通信線 |
1根 | |
|
5 |
3芯-9芯串口通信線 |
1根 | |
|
6 |
方口USB通信線 |
1根 | |
|
7 |
8芯-8芯排線 |
5根 | |
|
8 |
4芯-4芯排線 |
2根 | |
|
9 |
2芯-2芯排線 |
2根 | |
|
10 |
整套實驗指導書 |
1套 | |
|
11 |
軟件光盤 |
1張 | |
|
以下是選配模塊 | |||
|
1 |
19號 通信綜合模2 |
1 | |
|
2 |
20號 以太網通信模塊 |
1 | |
|
3 |
21號 USB通信模塊 |
1 | |
|
4 |
23號 壓力測量 |
1 | |
|
5 |
24號 無線收發通信模塊 |
1 | |
|
6 |
25號 串並和並串轉換模塊 |
1 | |
|
7 |
26號 41線光柱顯示模塊 |
1 | |
|
8 |
35號 GPS 應用模塊 |
1 | |
|
9 |
43號 非接觸式 IC卡模塊 |
||
|
10 |
48號 ISD1730語音錄放模塊 |
1 | |
|
11 |
45號 綜合傳感器模塊 |
1 | |
TRY-610K多功能單片機實驗箱
實驗箱圖片
一、單片機實驗箱適用專業
適用於研究生、本科、大專、職業技術學院及其中等專業技術學校的信息通信技術、應用電子技術、機電一體化、微機應用、數控技術、自動化、計算機原理與應用、儀表及控製、汽車工程等電子應用和微機控製的相關專業。是《MCS-51 單片機原理與接口》《C8051 嵌入式單片機控製技術》《自動化控製》《CPLD/FPGA 技術》等課程教學的最佳配套實驗設備。
二、係統簡述
TRY-610K多功能單片機實驗箱是將MCGS工業組態軟件應用於單片機控製係統中，直觀形象地展示實際自動控製工業場景。平台主要用於學習51/52係列單片機基礎應用技術和綜合應用技術，包含有單片機原理、各類控製技術、各種數據通信技術、係統設計技術。向用戶提供眾多外圍器件和設備接口，可使用戶快速掌握單片機原理及其實用接口技術，充分了解和掌握當今單片機領域流行的各種外設器件應用。
具有二種工作方式：一是聯 PC 機運行，在與上位軟件聯機的狀態下，實現各種調試和行運的操作；二是脫機運行，係統配有實驗監控，在無仿真器狀態下，係統自動切換到脫機管理狀態，可輕鬆使用EPROM中的實驗程序完成實驗。
三、單片機實驗箱係統硬件組成
1、 計算機 (自備）
2、 TRY-610K 單片機綜合實驗係統
3、 基於KEIL C51 單片機仿真器，USB通信方式。
四、單片機實驗箱詳細技術指標
1、基礎接口電路
1）多路定時計數器8253A接口電路。
2） 8路8位並行AD轉換器ADC0809應用電路。
3） 1路8位並行轉換器DAC0832接口電路
4） 可編程並行輸入/輸出接口8255。
5） 可編程並行輸入/輸出接口8155。
6） 可編程鍵盤顯示接口8279。
8） 單片機係統簡單I/O口擴展電路74LS273/74LS244。
9） 看門狗電路MAX813。
2、人機接口電路
1）8位LED發光管輸出顯示
2）8位開關量輸出模塊。
3）8個獨立的LED數碼管。
4）4×4矩陣鍵盤電路。
5）8個查詢式鍵盤。
6）16×16點陣LED模塊，由4個8*8點陣和驅動電路組成。
7）12864 LCD圖形、中文、字符顯示模塊。
8）兩路帶消抖±單脈衝產生電路。
9）1HZ-1MHZ分8路輸出固定脈衝發生。
10）555時基應用電路。
3、外設執行部件
1）5V繼電器控製、音樂發生器電路。
2）步進電機20BY及直流電機驅動與控製。
3）揚聲器驅動電路。
4）蜂鳴器驅動電路。
5）光電測速模塊電路。
4、通信接口電路
1）USB1.1(CH375)通信模塊 ,支持HOST /SLAVE模式。
2）IRM5000紅外無線通信模塊。
3）RS232/RS485接口應用和電平轉換電路。
4）I2C串行實時日曆/時鍾PCF8563。
5）I2C串行鍵盤顯示控製器Zlg7290。
5、存儲器電路
1）32K靜態SRAM ,64KEPROM。
2）串行存儲器93C64讀寫電路。
3）I2C串行存儲器24C02應用電路。
4）IC卡讀寫模塊電路。
6、數據轉換
1）單路8位數字模擬轉換接口DAC0832。
2）8路8位模擬/數字轉換接口ADC0809。
3）串行8位A/D 轉換電路TLC549及其相關電路
4）串行10位D/A 轉換電路TLC5615及其相關電路
5）ISD1730PY語音錄放模塊、紙盆式電動揚聲器及駐極體話筒。
6）數字溫度傳感器DS18B20，用於環境溫度檢測。
7）串並轉換74LS164和並串轉換74LS165應用電路。
8）模擬量產生模塊（可調電壓模塊）。
9）通過L_DV總線擴展16C550串行通信模塊（完全替代器件8250 ）；擴展壓力傳感器
實驗模塊和溫度傳感器實驗模塊；紅外遙控接收實驗模塊（配紅外遙控器）和LM386 音頻模塊。
7、單片機仿真器
配備USB接口的KEIL C51單片機仿真器，完全仿真P0-P3口，不占有片內任何資源。調試環境支持單步、斷點、隨時可查看寄存器、變量、IO、內存內容，支持夭折功能可仿真各種 51 指令兼容單片機，如ATMEL、WINBOND、INTEL、SST、ST 等。USB 接口，無需外接電源和串口，即插即用，台式電腦、無串口的筆記本均適用。三 CPU 設計，采用仿真芯片＋監控芯片＋USB 芯片結構，在仿真狀態下仿真芯片被完全凍結，可以 100%重現 CPU 所有特性，即總線 I/O 口。
KEIL C51仿真器內部帶有32KB的FLASH，用於用戶程序下載；能夠實現STC單片機的0-64KBFLASH的ISP下載編程功能。
8、總線擴展接口和擴展模塊
主板上留有L_DV總線擴展接口，可以擴展各種新型接口電路。支持EDA設計應用實驗、CAN總線應用電路、以太網絡通信應用電路、USB通信電路、2.4G無線通信電路、光柱顯示電路、8×8雙色點陣、GPS通信、非接觸式IC卡讀寫電路和綜合傳感器模塊等。
9、工作電源
+5V/2.5A；+12V/1 A；-12V/1A。+5V主電源帶過壓、欠壓、過流和電路保護功能並可自動回複。
五、單片機實驗箱係統軟件
1、WINDOWS 下KEIL C51 軟件環境，支持匯編和C語言的編程、編譯、鏈接和源程序級調試和在線下載。
2、Small RTOS(51) 1.12.1v R 嵌入式操作係統。
3、在線下載軟件：STC_ISP_V479。
4、MGCS工業組態軟件
5、近40個單片機應用設計例程
6、MGCS工業組態軟件與單片機接口例程
六、單片機實驗箱外形尺寸:480×360×148mm
七、單片機實驗箱實驗項目（有配套實驗指導書）
（一）硬件實驗：
1、單片機I/O口應用實驗_ P3.3口輸入 P1口輸出
2、單片機I/O口應用實驗_工業順序控製
3、並行I/O接口8255應用
4、簡單I/O口擴展
5、A/D 轉換實驗
6、D/A轉換實驗
7、鍵盤顯示控製器8279應用實驗
8、步進電機控製實驗
9、小直流電機調速實驗
10、電子音響實驗
11、繼電器控製實驗
12、數據存貯器擴展實驗
13、8031單片機串行口應用實驗_雙機通信
14、8031串行口應用實驗_與PC機通信
15、串行A/D轉換器TLC549應用
16、串行D/A轉換器TLC5615應用
17、單片機雙機通信實驗_用RS485總線
18、USB接口應用實驗
19、16X16 LED點陣顯示實驗
20、128 X 64 LCD液晶顯示接口實驗
21、數字溫度傳感器18B20實驗
22、看門狗電路MAX708
23、I2C總線應用實驗
（1）串行E2PROM的讀寫實驗
（2）I2C智能卡讀寫實驗
（3）串行鍵盤顯示接口ZLG7290應用實驗
（4）PCF8563串行實時時鍾應用實驗
25、定時計數器8253A應用實驗
26、ISD1730語音錄放實驗
27、紅外接口通信實驗
28、Small RTOS(51) 1.12.1v 使用
29、直流電機、步進電機閉環控製實驗
30、紅外遙控實驗
31、16C550可編程異步通訊接口實驗(替代老器件8250s實驗）；
32、8251 可編程通訊接口實驗（與 PC 機）；
33、溫度測量實驗；
34、壓力測量實驗；
35、PWM 脈衝寬度調製實驗；
36、射極跟隨器實驗；
37、 工業組態軟件編程實驗
38、MCGS工業組態軟件在單片機控製中的應用實驗
1）步進電機控製實驗_總線控製
2）直流電機控製實驗_總線控製
3）工業順序控製實驗_位控製
4）數據采集實驗_總線控製
5）數據采集實驗_總線控製
6）數字電壓表實驗
7）液體混合控製實驗
8）交通燈控製實驗
......無限擴展
39、工業組態軟件和微控製器的接口編程實驗
(二)軟件實驗：
1、清零程序；
2、拆字程序；
3、拚字程序；
4、數據區傳送子程序；
5、數據排序實驗；
6、查找相同數據個數；
7、無符號雙字節快速乘法子程序；
8、多分支程序；
9、脈衝計數實驗；
10、電腦時鍾實驗。
擴展選配實驗
1、CAN總線應用實驗
2、以太網通信接口應用實驗
3、非接觸式IC卡讀寫實驗
4、GPS通信實驗
5、光柱顯示實驗
6、雙色點陣顯示實驗
7、GPS 通信應用實驗
八、多功能單片機實驗箱配置表
|
序號 |
名稱 |
說明 |
數量 |
|
1 |
TRY-610K實驗平台 |
含詳細技術指標裏全部硬件 |
1台 |
|
2 |
2號實驗用導線 |
25根 | |
|
3 |
9芯-9芯串口通信線 |
1根 | |
|
4 |
扁口USB通信線 |
1根 | |
|
5 |
8芯-8芯排線 |
40CM 2根和30CM 4根 |
6根 |
|
6 |
4芯-4芯排線 |
30CM |
3根 |
|
7 |
2芯-2芯排線 |
100CM |
2根 |
|
8 |
實驗指導書 |
1套 | |
|
9 |
軟件光盤 |
2張 | |
|
☆擴展選配模塊 | |||
|
☆1 |
19號 CAN總線通信模塊 |
1 | |
|
☆2 |
20號 以太網通信模塊 |
1 | |
|
☆3 |
23號 壓力測量模塊 |
1 | |
|
☆4 |
24號 2.4G無線通信模塊 |
1 | |
|
☆5 |
26號 光柱顯示應用模塊 |
41線顯示 |
1 |
|
☆6 |
31號8×8雙色點陣顯示 |
1 | |
|
☆7 |
33號 繼電器控製模塊 |
4路繼電器輸出 |
1 |
|
☆8 |
34號 光藕隔離輸出模塊 |
8路隔離輸出 |
1 |
|
☆9 |
35號 GPS 通信應用模塊 |
1 | |
|
☆10 |
43號 非接觸式 IC卡 |
1 | |
|
☆11 |
集成傳感器模塊 |
1 | |
