自動控製計算機控製技術信號與係統綜合實驗裝置

TRYZX-608自動控製計算機控製技術信號與係統綜合實驗裝置

產品功能簡介：

TRYZX-608自動控製計算機控製技術信號與係統綜合實驗裝置是自動控製、計算機控製技術、信號與係統三大實驗項目的有機綜合體，一機多用，節省資源，效益顯著。自動控製原理部分具有很強的開放性能、擴展性能；運算模擬單元的運放八個，每個運算模擬單元內都有實驗所需的電阻、電容等元件，可以通過短路塊和導線靈活方便的對實驗單元電路的組合，可構造出各種型式和階次的模擬環節和控製係統；從運算模擬單元獨立出來的可變電阻器組單元檔位連續，調節精度高，接線靈活多變，充分滿足於自控原理實驗教學的要求。

集成操作軟件，通過PC示波器功能可實時、清晰的觀察控製係統的各項靜、動態特性，方便了對模擬控製係統特性的研究。微型溫度控製單元可以代替烤箱進行溫度控製實驗，加上係統配置的直流電機、步進電機等控製對象，可開設控製係統課程的實驗。該係統還可擴展支持如線性係統、最優控製、係統辨識及計算機控製等現代控製理論的模擬實驗研究。

信號與係統及數字信號處理部分，是本公司開發人員采用先進的技術手段專門為《信號與係統》(“九五”重點教材、清華大學鄭君理等編製)課程而設計的，其提供了信號的頻域、時域分析的實驗手段，增加了數字信號處理功能。可進行階躍響應與衝激響應的時域分析；連續時間係統的模擬；抽樣定理與信號恢複的分析與研究；一階、二階電路的暫態響應；二階網絡狀態軌跡顯示、借助於DSP技術實現信號頻譜的分析與研究、信號的分解與合成的分析與實驗；各種模擬、數字濾波器的設計與實現等內容的學習與實驗。采用的DSP數字信號處理新技術，可以將模擬電路難以實現或實驗結果不理想的“信號分解與合成”、“信號卷積”等實驗得以準確地演示，並能生動地驗證理論結果；係統地了解並比較各種模擬濾波器（無源、有源）和數字濾波器的性能及特性，並可學會數字濾波器的設計與實現。配有DSP標準的JTAG插口及DSP同主機PC機的通信接口，可方便學生在我公司提供的軟件的基礎上進行二次開發（可用仿真器或不用仿真器），完成一些數字信號處理、DSP應用方麵的實驗。如：各種數字濾波器設計、頻譜分析、卷積、A/D轉換、D/A轉換、DSP定時器的使用、DSP基本I/O口使用等。內置信號源、頻率計、毫伏表、數字存儲示波器（含數據采集）。

一、自動控製計算機控製技術信號與係統綜合實驗裝置技術指標：

1、工作電源：交流220V±10%

2、工作環境：溫度-10℃～+40℃，相對濕度＜85%（25℃）

3、整機容量：＜500KVA

4、重量：150㎏

二、自動控製計算機控製技術信號與係統綜合實驗裝置係統構成

（1）自控原理與計算機控製部分

各單元電路、8088CPU控製單元和PC機進行通訊的串口構成，USB采集數據。

信號源發生單元電路：正弦波、方波、斜波及拋物波

信號周期在2毫秒至30秒之間可調

采樣保恃器及單穩單元電路：由LF398及HEF4538等器件構成

運算模擬單元電路：

非線性用單元電路：

狀態指示燈單元：

數/模轉換單元電路：

AD0832模/數轉換單元電路：

AD0809單節拍脈衝發生單元：

電位器單元：

電源發生單元：+5V/2A，+12V/0.2A，-12V/0.2A

電機單元：直流電機、步進電機

信號測量單元：采用PC軟件實現雙蹤示波器、頻率特性分析等功能。

特殊運算環節單元：

可變電阻器組單元：

微型溫度控製單元：

電源：+5V/2A，-5V/0.5A，+12V/0.5A，-12V/0.5A。

頻率計：可測量的信號頻率範圍：0～300KHz；

毫伏表：可測量的信號頻率範圍：0～100KHz；

可測量的信號幅值範圍：1mV～10V；

信號源：可產生正弦波、三角波、方形波三種波形。

幅值（峰峰值）：正弦波0～12V；

三角波0～18V；

方波0～20V；

頻率：(四檔可調)正弦波2Hz～100KHz；

三角波2Hz～100KHz；

方波2Hz～100KHz；

三、自動控製計算機控製技術信號與係統綜合實驗裝置實驗項目

（1）計算機控製技術實驗項目

（2）自動控製原理實驗項目

（3）控製係統實驗項目

1.直流電機閉環調速實驗

2.溫度閉環控製實驗

3.步進電機調速實驗

（3）信號與係統及數字信號處理平台

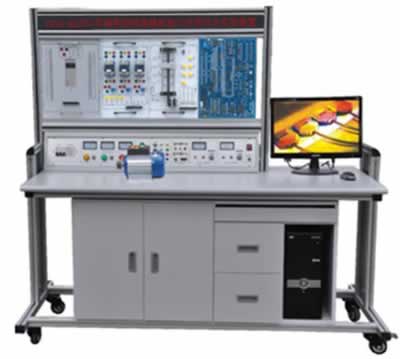

TRYS-02CPLC可編程控製器微機接口應用綜合實驗裝置

一、PLC可編程控製器微機接口應用綜合實驗裝置特點

1、實驗裝置采用組件多結構更換實驗模塊便捷，如需擴展功能或開發新實驗，隻需添加實驗掛箱即可，永不淘汰。

2、雙口接線法PLC主機與實驗掛箱之間的連接即可采用自鎖緊接插線單線逐點連接，以提高動手動腦能力，加深了解PLC的結構功能，又可通過排線一次性連接，以提高實驗連接速度，與單一連接法相比具有絕對優越性。

3、實驗對象形像逼真，接近工業現場的實際應用，通過本實驗裝置的訓練，學生很快就能適應現場的工作。

4、采用三菱FX係列可編程控製器，功能強大，性能優越，采用模塊化設計，組合靈活。

5、組態棒圖教學采用MCGS工控組態軟件，所有實驗都已編輯出形象直觀、動感強、教學效果好的組態棒圖，進行實驗動態跟蹤教學。

二、PLC可編程控製器微機接口應用綜合實驗裝置構成

1、PLC可編程控製器實驗台：提供三相電源，直流穩壓電源及安全保護裝置

2、PLC可編程控製器實驗裝置(掛箱規格：40×24×6cm3)：

3、PLC可編程控製器操作桌

4、編程應用軟件

5、仿真教學係統

6、工控組態軟件

7、PLC可編程控製器（接口都已引到麵板）及轉接通迅電纜。

8、微機接口及應用部分：

（1）微機接口部分：一塊PCI總線擴展卡、8279鍵盤、六位數碼顯示連接電纜。還設有I/O地址譯碼電路8255、8253、ADC0809、DAC0832等；

（2）微機應用部分：設有聲傳感器、繼電器及喇叭、直流電機、步進電機驅動控製電路；

（3）輔助電路：40腳、20腳、16腳、14腳集成插座，邏輯電平開關、LED顯示、時鍾（1MHZ、2MHZ）、方波信號。

9、電腦或手持編程器（用戶自備或代購）

四、PLC可編程控製器微機接口應用綜合實驗裝置技術性能

1、輸入電源：三相四線電源，輸入時指示燈亮。

2、電源輸出：有漏電型保護器、過載、短路保護裝置。

A．三相四線380V輸出，由三隻電壓表指示輸出電壓

B．～220V通過安全插座輸出

C．+24V/2A直流穩壓輸出（數顯）

D．+5V/1A直流穩壓輸出（數顯）

E．±12V/1A直流穩壓輸出（根據裝置需求而定）

3、PLC可編程控製器：

品牌、型號：三菱FX1N­-40mR（輸入24點，輸出16點），也可選擇西門子、歐姆龍，價格另議。

4、重量：100Kg

5、外形尺寸：160×75×150cm3

五、PLC可編程控製器微機接口應用綜合實驗裝置實驗項目

1、PLC可編程控製器實驗係統：

2、微機接口及微機應用

A、微機接口實驗（微機原理課）

B、趣味性實驗及控製實驗（微機應用課）

C、TTL集成電路實驗（數字電路課）
