TRYDG-02網絡型高級電工技術實驗裝置
功能簡介：
TRYDG-02網絡型高級電工技術實驗裝置在"TRYDG-01電工技術實驗裝置"的基礎之上將儀表等全部更換為智能化數字儀表，配以局域網聯網、多媒體實驗教學管理軟件。實驗內容和技術功能與TRYDG-01一致。
實驗台（學生端）采用了總線通信方式，PC機通過實驗台內置的實驗管理器對電工綜合實驗裝置上的智能教學儀器進行數據采集與管理（配置數據采集器）。
一、局域網聯網型：
實驗室內部網采用星型結構，實驗室服務器由教師端計算機擔任，實驗數據采集由學生端計算機執行。
根據實際情況的需要，將本係統中的用戶分為三類即：實驗學生，指導老師和係統管理員。其中學生又可以分一般學生和特殊學生，一般學生可以做教學大綱所規定的常規實驗；特殊學生除常規實驗外，還可以自己設計實驗，提高學生的創新思想，增加實驗室的開放度。每一類用戶都擁有自己的管理權限，其中學生的權限最低，係統管理員的權限最高。
係統管理員負責對整個係統進行維護以及對用戶基本信息庫和實驗基本信息庫的錄入和維護工作，並分配和管理各個用戶。指導老師負責在實驗開始前選擇實驗，對學生提交的數據進行審核，對實驗數據的合理性做出判斷，不成功者可要求其重做。實驗結束後，對學生本次實驗進行評分，在學期結束後對整個學期的所有實驗進行綜合評分，並生成每個班級的學生成績表，老師可以對學生的成績進行查詢、打印等。實驗報告是通過在原定的實驗報告上加上學生的實驗分析和數據計算而形成的。
本軟件提供了很多在實驗過程中所要用到的輔助工具，例如計算器、畫圖工具等。
教師機軟件包含如下功能：
1.對學生提交的實驗數據的合理性作出判斷，以便決定學生該次實驗是否成功，不成功者可要求其重做；
2.實驗結束後，教師可根據學生提交的實驗數據、重做次數、故障次數和實驗超時時間，對學生本次實驗進行評分；
3.在每個學期結束後，使用自動評分係統可對整個學期的所有成績進行綜合評分，並可生成和打印每個班級的學生成績表。評分係統的相應參數包括實驗成績、理論成績和實驗缺勤係統等客觀數據，教師可給這些參數分配係數；
4.教師可根據學校的教學計劃來編輯數據庫中所帶的實驗內容，也可增加自行設計的實驗內容；
5.網上在線指導學生實驗；
6.管理實驗台的使用以及正常與否，是否可以進行實驗等信息。
學生端軟件包含如下功能：
1.將實驗結果輸入數據庫中；
2.自動生成實驗報告，實驗報告包括實驗目的、實驗原理、實驗設備、實驗數據、實驗曲線、實驗問題組成；
3.學生可通過網絡向教師申請打印實驗報告；
4.曆次實驗成績的查詢；
5.網上在線與實驗指導教師交流；
二、實驗室網站
隨著學校校園網的普及，開放式實驗教學，虛擬實驗教學，網絡實驗教學都成為可能。為此，我公司開發了“實驗室網站”軟件，學生除現場數據采集需要到實驗室網站,電工技術實驗裝置實驗室外，其他操作可以在校園裏任何一台聯網的PC機上登錄完成，老師也可以在校園裏任何一台聯網的PC機上登錄完成相應的操作。
學生可實現的功能：
1.網上學生信息注冊、登錄
2.網上電子器件查詢、課件或軟件下載
3.網上實驗報告上載、查詢及瀏覽等
4.網上實驗預約，具有網上留言功能；實驗開課情況查詢
5.網上學生實驗成績查詢
6.網上學生信息反饋（以E-mail的形式）
7.網上實驗討論區（基於Web）
老師可實現的功能：
1.網上老師信息注冊、登錄（依權限）
2.網上通知發布
3.網上器件擴充（添加新的電子數據）或查詢、課件或軟件下載或上載
4.網上教學計劃製定（安排實驗內容、時間，地點，指導老師）及查詢
5.網上實驗預約查詢、實驗成績查詢
6.網上實驗報告自動生成、查詢、下載、瀏覽、批改。
7.網上實驗成績統計
8.網上老師信息反饋（E-mail）
9.網上實驗討論區
注：電腦、網線、交換機自備

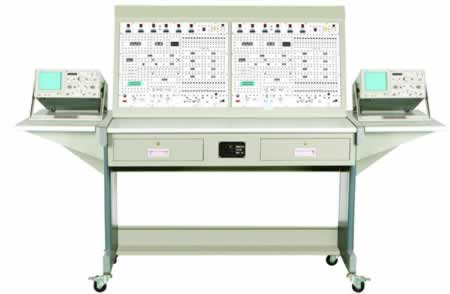

TRYDZ-01B雙組型數字電路實驗裝置
一、雙組型數字電路實驗裝置配備
TRYDZ-01B雙組型數字電路實驗裝置主要由實驗控製屏和實驗桌兩部分組成。實驗控製屏由兩套數電功能板組成，可以同時開設兩組數電實驗。主要功能組成如下:直流穩壓電源壓電源:±5V/1A兩路;0.0～18V/0.75A連續可調兩路(通過適當的連接,可得到0～±18V及0～36V連續可調電源),+5V電源還設有短路報警、指示功能，以上電源均有短路軟截止自動恢複保護功能。
脈衝信號源：計數脈衝源0.5Hz～300kHz分檔連續可調；輸出四路BCD碼基頻、二十分頻、四分頻、八分頻，基頻輸出頻率分1Hz、1kHz、20kHz三檔粗調，每檔附近又可進行細調；正負各兩路輸出的單次脈衝源。
提供五功能邏輯筆、LED發光二極管報警指示燈電路、共陰數碼管一隻、蜂鳴器報警指示、十六位開關電平輸出、十六位邏輯電平輸入指示、十六進製譯碼顯示器（六位）、撥碼盤、複位按鈕、楊聲器、音樂片及電位器等。
還設有高可靠圓腳集成塊插座（40P2隻、28P1隻、24P1隻、16P5隻、14P6隻、8P2隻）及鍍銀長紫銅管等，供插各種集成塊及器件等。
數電實驗台功能板設有可裝、卸固定線路實驗小板的插座四隻，可選購數字EDA下載板。
二、雙組型數字電路實驗裝置技術性能
1、輸入電源：單相三線220V±10%50Hz
2、工作環境：溫度-10℃～+40℃相對濕度＜85%(25℃)海拔＜4000m
3、裝置容量：＜200VA
4、實驗台外形尺寸：155×80×123cm3
三、雙組型數字電路實驗裝置基本實驗內容
實驗台提供數電實驗指導書，具有相當的深度和廣度，各級各類學校可根據自己教學的需要進行選擇，還可以結合自己的需要進行改寫、擴充及開發其它新的實驗項目。
1.晶體管開關特性、限幅器與鉗位器
2.TTL集成邏輯門的邏輯功能與參數測試
3.CMOS集成邏輯門的邏輯功能與參數測試
4.集成邏輯電路的連接和驅動
5.組合邏輯電路的設計與測試
6.譯碼器及其應用
7.數據選擇器及其應用
8.觸發器及其應用
9.計數器及其應用
10.移位寄存器及其應用
11.脈衝分配器及其應用
12.使用門電路產生脈衝信號——自激多諧振蕩器
13.單穩態觸發器與施密特觸發器——脈衝延時與波形整形電路
14.555時基電路及其應用
15.D/A、A/D轉換器
16.智力競賽搶答裝置——綜合性實驗
17.電子秒表——綜合性實驗
18.三位半直流數字電壓表——綜合性實驗
19.數字頻率計——綜合性實驗
20.拔河遊戲機——趣味性、綜合性實驗
21.隨機存取存儲器2114A及其應用——綜合性實驗
22.在係統可編程數字器件設計實驗（配Lattice公司4128V下載板）
