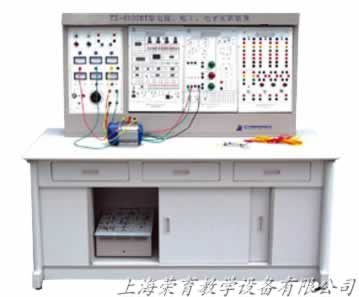

TRYDG-01B電工電子電力拖動實驗裝置
電工電子實驗裝置,維修電工實訓設備,維修電工教學台功能簡介：
電工電子實驗裝置,維修電工實訓設備,維修電工教學台是在“TRYDG-01型電工技術實驗裝置”的基礎上增加“數字電路”、“模擬電路”和“電力拖動”實驗內容和相應的實驗掛件。增加掛件名稱和功能如下：TRYDG-01B型電工電子電力拖動實驗裝置一、TRYDG-11數字電路、模擬電路提供穩壓電源四路（±5V/0.5A；±15V/0.5A，均有短路保護、自動恢複功能）、低壓交流電源（0V、6V、10V、14V抽頭各一路及中心抽頭17V兩路）、四位十進製譯碼顯示器、兩組撥碼盤、8位邏輯開關、8位電平指示器、三態邏輯筆、單次脈衝源、揚聲器、振蕩線圈、按鍵、橋堆及電位器等。另外，還設有一些高可靠圓腳集成電路插座（8P2隻、14P3隻、16P4隻、28P1隻、40P1隻）及可靠的鍍銀長紫銅管（供插電阻、電容、電位器、晶體管等元件）。實驗掛箱配有：①共射極單管放大器負反饋放大器實驗板、②射極跟隨器實驗板、③RC正弦振蕩器實驗板、④差動放大器實驗板、⑤OTL功率放大器實驗板共五塊及若幹分立元件，可采用固定線路或分立元件靈活組合進行實驗，有利於提高學生動手能力。
二、電工電子實驗裝置,維修電工實訓設備,維修電工教學台TRYDG-15繼電接觸控製
提供中間繼電器二隻，熱繼電器一隻，熔斷器三隻，轉換開關三隻，按鈕一隻，行程開關四隻，信號燈、保險絲座各一隻。各器件的工作端子均已引到麵板上，供實驗接線用。
三、電工電子實驗裝置,維修電工實訓設備,維修電工教學台TRYDG-17繼電接觸控製
提供交流接觸器（線圈電壓380V）三隻，熱繼電器一隻，電子式時間繼電器（通電延時，工作電壓380V）一隻，變壓器(220V/26V/6.3V)、整流電路、能耗製動電阻(10Ω/25W)各一組，帶燈按鈕（黃、綠、紅各一隻）三隻。實訓裝置將各器件的工作端子引到麵板上，供實驗接線用。
配置清單（每台）
|
TRYDG-01 |
電源儀器控製屏 |
1套 |
|
TRYDG-02 |
實驗桌 |
1張 |
|
TRYDG-03 |
電路基礎實驗掛件 |
1套 |
|
TRYDG-04 |
交流電路實驗掛件 |
1套 |
|
TRYDG-05 |
元件箱 |
1套 |
|
TRYDG-06 |
單相智能功率、功率因數表 |
1隻 |
|
TRYDG-09 |
真有效值交流數字毫伏表 |
1隻 |
|
TRYDG-10 |
受控源（四路）、回轉器、負阻抗變換器 |
1套 |
|
TRYDG-11 |
數字電路、模擬電路實驗掛件 |
1套 |
|
TRYDG-15 |
繼電接觸控製 |
1件 |
|
TRYDG-17 |
繼電接觸控製 |
1件 |
|
三相交流電機 |
2台 | |
|
高可靠護套結構手槍插式實驗連接線及配件 |
1套 |
電工電子實驗裝置,維修電工實訓設備,維修電工教學台實驗項目:
（一）電工實驗項目，同“TRYDG-01電工技術實驗裝置”。
（二）數字電路實驗項目：
l.與門電路邏輯功能測試
2.或門電路邏輯功能測試
3.與非門電路邏輯功能測試
4.非門電路邏輯功能測試
5.CM0S門電路的測試
6.基本RS觸發器
7.JK觸發器
8.D觸發器
9.555時基電路的應用
10.二——十進製計數器
11.二——十進製8421譯碼器13.減法器
12.加法器
14.由集成與非門構成單穩態觸發器
15.T觸發器實驗
16.組合電路的設計之一——編碼轉換
17.組合電路的設計之二——顯示電路
18.同步時序電路的設計
19.計算機時序電路的設計
20.CM0S集成A/D、D/A轉換電路實驗
……自行設計、開發實驗電路。
(三)模擬電路實驗
采用固定線路和分立元件靈活組合進行實驗。
1、固定線路板實驗有：
（1）共射極單管放大器負反饋放大器實驗
（2）射極限跟隨器實驗
（3）RC正弦振蕩器實驗
（4）差動放大器實驗
（5）OTL功率放大器實驗
2、分立元件可完成：單管放大、整流、濾波、穩壓、運放、全波可控及趣味性實驗，也可利用此平台開發其他實驗項目。
（四）電力拖動實驗
1.閘刀開關正轉控製線路
2.接觸器點動正轉控製線路
3.具有自鎖的正轉控製線路
4.具有過找保護的正轉控製線路
5.接觸器聯鎖的正反轉控製線路
6.按鈕聯鎖的正反轉控製線路
7.按鈕接觸器複合聯鎖控製線路
8.接觸器控製串聯電阻降壓起動線路
9.時間繼電器控製串聯電阻降壓控製線路
10.接觸器控製Y/△降壓起動
11.時間繼電器控製Y/△降壓起動
12.QX3-13型Y/△自動起動控製線路
13.半波整流能耗製動控製線路
14.全波整流能耗製動控製線路
15.C620車床電氣控製線路
16.單相運行反接製動控製線路
17.電動葫蘆電氣控製線路
18.控製電路聯鎖控製線路
19.主電路聯鎖控製線路
