網孔型機床電氣控製技術及工藝實訓考核裝置

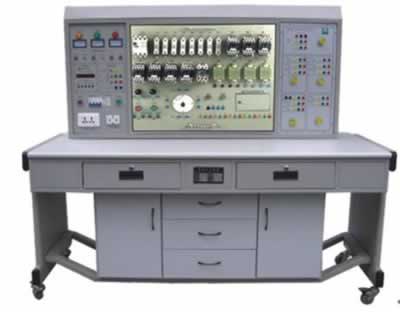

TRYWK-01A綜合機床電氣電路實訓考核鑒定裝置（四個機床電路）
一、綜合機床電氣電路實訓考核鑒定裝置概述
TRYWK-01A綜合機床電氣電路實訓考核鑒定裝置（四個機床電路）是我公司為各職業技術院校的電氣、自動化及相關專業、社會電工培訓、各縣市維修電工鑒定所（站）等單位電氣控製的教學、考核而研製的實訓設備。全用於課堂演示、機床電氣控製原理性操作及實訓實習考核。綜合機床電氣電路實訓考核鑒定裝置通過方便地更換掛箱可分別考核四種機床電路，利用率高、減少資金投入，每個掛箱設置獨立的故障設置盒，操作方便。由於設備均采用工業上通用的電器，因而可作為電工類職業培訓的考核設備。通過本實訓考核鑒定裝置設置的培訓能提高學生動手能力和故障排除技能，並克服以往在實際設備上進行教學費用高且難以達到教學目的的弱點。
二、綜合機床電氣電路實訓考核鑒定裝置適用範圍
TRYWK-01A綜合機床電氣電路實訓考核鑒定裝置通過更換掛箱能完成以下四種機床電路的實訓考核：
1、X62W型萬能銑床電氣技能實訓考核
2、T68臥式鏜床電路技能實訓考核
3、Z3040搖臂鑽床電路技能實訓考核
4、CA6140普通車床電路技能實訓考核
每個電路均設有17-25個故障點，通過掛箱上的故障設置盒隨機設計故障點。
三、綜合機床電氣電路實訓考核鑒定裝置特點
1、一台裝置能完成四種機床電路的實訓考核，經濟效益顯著。
2、設有電壓型和電流型保護器，能確保操作者人身安全，還設有實驗管理器，可設定實訓時間，定時報警且切斷電源。為學員的考核提供一個統一的標準。
3、設有單片機和全程監控三相輸出工作電源相間、線間過載或短路，一旦發生即切斷電源且告警，故障排除按下複位按鈕後才能重新啟動電源，確保設備安全。
四、綜合機床電氣電路實訓考核鑒定裝置技術性能
1、輸入電源：三相四線～380V±10%50Hz
2、溫度：-5℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、外形尺寸：1500mm×750mm×1400mm
五、綜合機床電氣電路實訓考核鑒定裝置構成及功能
裝置主要有實訓屏、實訓機床電路掛箱、實訓桌等組成。
（一）實訓屏
實訓屏為鐵質雙層亞光密紋噴塑結構，鋁合金麵板
1、主控功能板
（1）三相四線電源輸入，通過漏電保護器接通總開關,由接觸器通過啟動、停止按鈕進行操作。
（2）設有450V指針式交流電壓表三隻，指示電源輸入的三相電源電壓，並有三隻指示燈指示實訓台與外部電源的通斷。
（3）三相四線電源輸出，具有單片機全程監控相間、線間過載或短路自動切斷總電源，且設有報警與複位功能。
（4）實驗管理器：具有設定實訓時間，定時報警、切斷電源等功能。
（5）設有380V和220V插座，為外部儀器提供工作電源。
2、輔助器件安裝屏
右邊安裝屏裝有實訓考核用的演示及驗證電機，電機所有的接線口都已引到麵板上，通過專用安全導線與實訓考核電路掛箱連接。
3、四種機床考核電路及對應的故障點：
（一）X62W萬能銑床電路技能實訓考核裝置故障點設置一覽表：
|
故障編號 |
故障現象 |
故障編號 |
故障現象 |
|
1 |
冷卻泵不能啟動 |
13 |
進給電機不能正轉 |
|
2 |
主軸、進給均不能啟動 |
14 |
工作台不能向上或向後進給 |
|
3 |
主軸無變速衝動 |
15 |
圓形工作台不能工作 |
|
4 |
主軸停止製動不正常 |
16 |
非圓工作台不能向右進給 |
|
5 |
主軸電機不能啟動 |
17 |
非圓不能上下（或前後）進給，不能快進 |
|
6 |
主軸停止不能製動 |
18 |
不能上下（或前後）進給 |
|
7 |
主軸不能啟動 |
19 |
不能向下（或前）進給 |
|
8 |
進給電機不能啟動 |
20 |
進給電機不能反轉 |
|
9 |
進給變速無衝動，圓形工作台不能工作 |
21 |
隻能一地快進操作 |
|
10 |
工作台不能左右進給 |
22 |
不能快進 |
|
11 |
非圓工作台不工作 |
23 |
電磁閥不動作 |
|
12 |
工作台不能向左進給 |
24 |
進給電機不轉 |
（二）T68臥式鏜床電路技能實訓考核掛箱故障點設置一覽表：
|
故障編號 |
故障現象 |
故障編號 |
故障現象 |
|
1 |
機床不能啟動 |
14 |
主軸電機不能正轉 |
|
2 |
主軸正轉不能啟動 |
15 |
主軸隻有點動控製 |
|
3 |
主軸正轉不能啟動 |
16 |
主軸電機不能正轉 |
|
4 |
主軸正轉不能啟動 |
17 |
主軸電機不能反轉 |
|
5 |
主軸正轉不能啟動 |
18 |
主軸正轉工作不正常 |
|
6 |
主軸正轉不能啟動 |
19 |
主軸低速不能工作 |
|
7 |
主軸正轉不能啟動 |
20 |
主軸反轉工作不正常 |
|
8 |
主軸正轉不能啟動 |
21 |
主軸高速不工作 |
|
9 |
主軸不能工作 |
22 |
快速電機不能正轉 |
|
10 |
主軸無高速 |
23 |
快速電機不能正轉 |
|
11 |
主軸停止無製動 |
24 |
快速電機不能反轉 |
|
12 |
主軸變速無衝動 |
25 |
快速電機不轉 |
|
13 |
變速衝動工作不正常 |
（三）Z3040搖臂鑽床電路技能實訓考核裝置故障點設置一覽表：
|
故障編號 |
故障現象 |
故障編號 |
故障現象 |
|
1 |
機床不工作 |
11 |
立柱不能鬆開 |
|
2 |
機床不工作 |
12 |
立柱不能鬆開 |
|
3 |
主軸電機不能啟動 |
13 |
主軸箱不能保持鬆開 |
|
4 |
主軸電機不能啟動 |
14 |
主軸箱不能鬆開 |
|
5 |
搖臂不能上升 |
15 |
機床不能啟動 |
|
6 |
搖臂不能上升 |
16 |
冷卻泵不能啟動 |
|
7 |
搖臂不能下降 |
17 |
照明燈不亮 |
|
8 |
搖臂不能下降 |
18 |
主軸不工作 |
|
9 |
立柱不能夾緊 |
19 |
立柱夾緊電機不工作 |
|
10 |
立柱不能夾緊 |
20 |
搖臂不能升降 |
（四）CA6140普通車床電路技能實訓考核掛箱故障點設置一覽表：
|
故障編號 |
故障現象 |
故障編號 |
故障現象 |
|
1 |
機床無法啟動 |
10 |
主軸、冷卻泵電動機不能啟動 |
|
2 |
機床無法啟動 |
11 |
冷卻泵不能啟動 |
|
3 |
機床無法啟動 |
12 |
冷卻泵不能啟動 |
|
4 |
照明燈不亮 |
13 |
冷卻泵不能啟動 |
|
5 |
機床無法啟動 |
14 |
刀架不能快速移動 |
|
6 |
機床無法啟動 |
15 |
主軸不工作 |
|
7 |
主軸、冷卻泵電動機不能啟動 |
16 |
冷卻泵不工作 |
|
8 |
主軸電動機控製不能自鎖 |
17 |
不能快速移動 |
|
9 |
主軸電動機控製不能自鎖 |

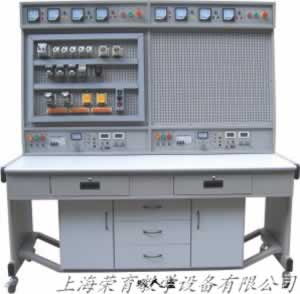

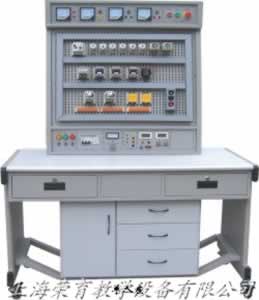

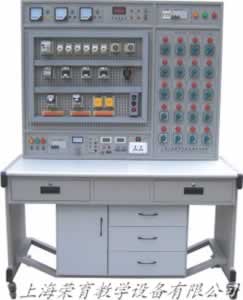

TRYWK-01B網孔型機床電氣控製技術及工藝實訓考核裝置
一、網孔型機床電氣控製技術及工藝實訓考核裝置簡介
TRYWK-01B網孔型機床電氣控製技術及工藝實訓考核裝置主要由實訓桌、電源控製箱、實訓元器件模塊、網孔板（）組成，網孔板表麵均布“ㄱ”字網孔，元器件和走線槽等裝在特製的底座上，底座與網孔板相配套，實訓時不需多人配合費好多時間把元器件用螺絲逐個固定在網孔板上，TRYWK-01B型機床電氣控製技術及工藝實訓考核裝置（網孔板）僅需取出相應的元器件模塊,在網孔板上選好位置一插一拉即可緊緊地固定在網孔板上，構思巧妙，克服了一直以來圍繞所有廠家網孔板實訓設備實訓考核時所需的煩鎖的螺絲固定元器件的難題。元器件的合理安裝、線路的合理布局，全部由學生自行完成，有效培養學生的電工技能和工藝操作。添加元器件能完成大中專院校、職校、技校的《機床電路訓練》、《電工技能訓練》、《維修電工技能訓練》、《電氣控製技術》等相關電工技能、電工儀表與測量課程實訓，也可作為電工考證的考核教學設備。
二、網孔型機床電氣控製技術及工藝實訓考核裝置特點
1.電路元器件不需用原始的固定方法，原始方法是非常費力費時間，把電氣元器件用螺絲固定在網孔板上，且有的元器件還不能直接用螺絲在網孔板上固定（受結構和間距限製）。本裝置僅需把元器件一插一拉即可牢牢地固定在網孔板上（采用構思巧妙的導軌式，，防冒必究），操作方便、更換電氣元件快捷、易擴展功能或開發新實訓考核項目。
2.操作台隻需三相四線交流電源即可投入使用、占地麵積小、節約用房、減少基建投資。
3.設有電壓型漏電保護器和電流型漏電保護器，能確保操作者的安全，各電源輸出均有監示及短路保護功能。
三、網孔型機床電氣控製技術及工藝實訓考核裝置技術性能及功能
（一）中控教師機：對實訓考核室中所有學生機總體控製
1.輸入電壓：三相四線380V±10%50Hz
2.工作環境：環境溫度範圍為-5℃～+40℃相對濕度＜85%(25℃)
3.裝置容量：＜1.5KVA
4.外形尺寸：1600mm×750mm×1650mm
5.測量儀表
（1）～5A電流表3隻，型號6L2，精度1.5級RYWK-01B型機床電氣控製技術及工藝實訓考核裝置（網孔板）
（2）智能型功率，功率因數表
由微電腦，高速、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話的智能控製模式。為了提高測量範圍和測試精度，將被測電壓、電流瞬時值的取樣信號經A/D變換，采用專用DSP計算有功功率、無功功率，精度為0.5級，電壓、電流量程分別為450V、5A，可測量負載的有功功率、無功功率、功率因數及負載的性質等；還可以貯存、記錄15組功率和功率因數的測試結果數據，並可逐組查詢。
6.電源輸出
（1）帶安全保護裝置的三相四線電源輸出，具有漏電和過載保護，線電壓指示和急停按鈕。
（2）直流穩流穩壓電源：一組0-30V/2A直流穩流穩壓電源輸出，多圈電位器連續調節，具有預設式限流保護功能。
（3）配備三極、四極插座多組。
7.學生用電控製：裝配20隻學生電源通斷開關及相應工作狀況指示。具有總的漏電和過載保護。
（二）學生實訓考核台
1.輸入電壓：三相四線製380V±10%50Hz
2.工作環境：-5℃～+40℃相對濕度＜85%(25℃)
3.裝置容量：＜1KVA
4.外形尺寸：單人座1300×750×1650，雙人座1650×750×1650
5.電源輸出
（1）帶安全保護裝置的三相四線電源輸出，具有漏電和過載保護，線電壓指示和急停按鈕。
（2）交流電壓表：0～500V1隻，精度1.5級
（3）交流電流表：0～5A3隻，精度1.5級
（4）配備單三相插座多組
四、網孔型機床電氣控製技術及工藝實訓考核裝置實訓考核桌
鐵質雙層亞光密紋噴塑結構，桌麵為防火、防水、耐磨密度板，結構堅固，造型美觀。
五、網孔型機床電氣控製技術及工藝實訓考核裝置基本實訓考核項目（增加元器件即可增加項目）
|
1.三相異步電動機直接啟動控製 |
2.三相異步電動機接觸器點動控製線路 |
|
3.三相異步電動機接觸器自鎖控製線路 |
4.Y/△Y啟動自動控製線路 |
|
5.用倒順開關三相異步電動機正反轉控製 |
6.接觸器聯鎖的正反轉控製線路 |
|
7.按鈕聯鎖的三相異步電動機接觸器正反轉控製線路 |
8.雙速電動機的切換運行控製線路 |
|
9.雙重聯鎖的三相異步電動機正反轉控製線路 |
10.電動葫蘆電氣控製線路 |
|
11.C6140普通車床電氣控製線路 |
12.C650-2普通車床電氣控製線路 |
|
13.M7120平麵磨床電氣控製線路 |
14.M7130K平麵磨床電氣控製線路 |
|
15.M1432A萬能外圓磨床電氣控製線路 |
16.X62W型萬能銑床電氣控製線路 |
|
17.Z3050搖臂鑽床電氣控製線路 |
18.Z3040B搖臂鑽床電氣控製線路 |
|
19.Z35搖臂鑽床電氣控製線路 |
20.T68臥式鏜床電氣控製線路 |
六、網孔型機床電氣控製技術及工藝實訓考核裝置基本實驗器材配備：單人座/台（雙人座×2）
|
序號 |
名稱 |
型號 |
數量 |
單位 |
備注 | |
|
1 |
交流接觸器 |
7 |
隻 |
安裝特製底座 | ||
|
2 |
熱繼電器 |
3 |
隻 |
安裝特製底座 | ||
|
3 |
電子式時間繼電器 |
2 |
隻 |
安裝特製底座 | ||
|
4 |
螺旋式熔斷器 |
6 |
隻 |
安裝特製底座 | ||
|
5 |
直接式熔斷器 |
3 |
隻 |
安裝特製底座 | ||
|
6 |
低壓斷路器 |
1 |
隻 |
安裝特製底座 | ||
|
7 |
電磁閥 |
1 |
隻 |
安裝特製底座 | ||
|
8 |
十字開關 |
1 |
隻 |
安裝特製底座 | ||
|
9 |
行程開關 |
4 |
隻 |
安裝特製底座 | ||
|
10 |
控製按鈕 |
6 |
隻 |
安裝特製底座 | ||
|
11 |
按鈕開關 |
2 |
隻 |
安裝特製底座 | ||
|
12 |
轉換開關 |
1 |
隻 |
安裝特製底座 | ||
|
13 |
控製變壓器 |
1 |
隻 |
安裝特製底座 | ||
|
14 |
信號燈 |
3 |
隻 |
安裝特製底座 | ||
|
15 |
燈頭座 |
1 |
隻 |
安裝特製底座 | ||
|
16 |
大功率電阻 |
3 |
隻 |
安裝特製底座 | ||
|
17 |
大功率二極管 |
4 |
隻 |
安裝特製底座 | ||
|
18 |
電容 |
2 |
隻 |
安裝特製底座 | ||
|
19 |
導軌 |
1 |
米 |
安裝特製底座 | ||
|
20 |
接線端子 |
20 |
孔 |
安裝特製底座 | ||
|
21 |
導線 |
50 |
米 |
安裝特製底座 | ||
|
22 |
走線槽 |
10 |
米 |
安裝特製底座 | ||
|
23 |
工具1套 |
萬用表 |
1 |
隻 |
||
|
螺絲刀 |
2 |
把 |
||||
|
尖嘴鉗 |
1 |
把 |
||||
|
剝線鉗 |
1 |
把 |
||||
|
電工刀 |
1 |
把 |
||||
|
電筆 |
1 |
支 |
||||
|
卷尺 |
1 |
隻 |
||||
|
鋼鋸 |
1 |
把 |
||||
|
手槍鑽 |
1 |
把 |
||||
|
24 |
三相鼠籠式異步電動機 |
380V/Y |
1 |
台 |
||
|
25 |
三相鼠籠式異步電動機 |
380V/Y |
1 |
台 |
帶速度繼電器 | |
|
26 |
雙速異步電動機 |
380V/YY/△ |
1 |
台 |
||
|
27 |
三相鼠籠式異步電動機 |
380V/△ |
1 |
台 |
||

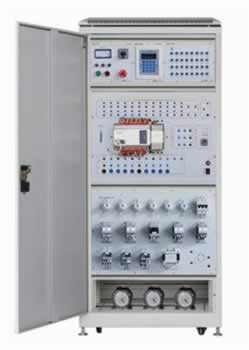

TRYEM-01機床PLC電氣控製實訓考核櫃
一、機床PLC電氣控製實訓考核櫃簡介
TRYEM-01機床PLC電氣控製實訓考核櫃能夠開展多種常用機床電氣控製線路的PLC控製改造和維修，讓學生通過實踐訓練，掌握機床PLC控製和操作方法，可完成M7120平麵磨床、M7130K平麵磨床、M1432A外圓磨床、C6140普通車床、C650-2普通車床、Z3040B搖臂鑽床、X62W萬能銑床、T68臥式鏜床、PDH電動葫蘆等機床的PLC控製改造任務，裝置由多個實訓模塊組成，配備智能考核單元和人機操作模塊，可對線路進行手動故障設置及自動故障設置；具有通訊接口，可以與上位機聯接，通過計算機可進行機床控製模擬仿真；也可以通過半實物連接接口，連接各種機床模型（用戶根據需要進行選配）。機床PLC電氣控製實訓考核櫃適用於各院校的PLC培訓、實踐及維修電工技能培訓、考核。
二、機床PLC電氣控製實訓考核櫃特點
1.櫃內已安裝有實訓所需元件，如：熔斷器、交流接觸器、熱繼電器、按鈕開關、信號指示燈等，且所有器件的接線都在接線端子排上進行，從而避免了因長期在器件本身進行走線而導致其損壞；
2.采用壓接端子接線工藝，整齊、美觀、可靠；
3.交流接觸器和熱繼電器均采用法國施耐德產品，接線端子和走線槽均采用進口產品；
4.裝置上配有智能考核單元模塊，並設有藍底背光液晶顯示屏及PVC輕觸鍵盤，使考核及信息管理方麵更加方便。
三、機床PLC電氣控製實訓考核櫃技術參數
1.輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m
3.外形尺寸：800mm×600mm×1800mm
4.裝置容量：＜1kVA
四、機床PLC電氣控製實訓考核櫃配備
1.櫃體
櫃壁為雙層亞光密紋噴塑結構，1.5mm厚冷軋鋼板、結實牢固、美觀大方。櫃體側麵裝有總電源開關，後下側留有電源輸入線。
2.櫃門
裝有電壓指示儀表、電流指示儀表、電壓指示切換開關、急停按鈕、啟動按鈕、停止按鈕等；控製櫃的供電由急停按鈕和啟停開關控製，通過電壓指示切換開關可在電壓指示儀表上分別指示電網的UUV、UVW、UWU線電壓值；電流指示儀表，用來監視負載大小。
3.電源控製係統
電源控製係統由漏電保護開關（總電源開關）、電壓指示、急停按鈕、啟動按鈕、停止按鈕、漏電保護電路及短路保護等組成。通過電源控製係統可對設備電源進行通、斷控製，並為設備提供漏電、短路保護等安全措施。
總電源開關是一個帶有漏電保護的塑殼式低壓斷路器，漏電保護動作電流≤30mA，漏電保護動作時間≤0.1s，符合國家標準。
電壓指示由指針式電壓指示儀表和切換開關組成，通過電壓指示切換開關的切換，可在指示儀表上分別指示電網的UUV、UVW、UWU線電壓值，通過對電網電壓的監測，可以檢查設備輸入電源電壓是否正常，是否有缺相現象。
啟動、停止及急停按鈕作為三相電源輸出控製。
4.人身安全保護體係
電流型漏電保護裝置：控製屏若有漏電現象，漏電流超過一定值（≤30mA），即切斷總電源（≤0.1s）。
電壓型漏電保護器：對線路出現的漏電現象進行保護，使控製屏內的接觸器跳閘，切斷電源，並發出告警聲和指示。
控製櫃設有專用接地端子。
5.開關按鈕操作模塊
提供按鈕開關、旋鈕開關、萬能轉換開關等器件，主要器件上設置有故障點，可以進行故障設置。
6.PLC主機模塊
提供三菱FX1N-40MR-001型PLC主機，24DI/16DO，PLC主機的輸入輸出端口已全部通過端子排引出到麵板，輸出點帶有短路及過載保護，並配備擴展模塊實驗區。
7.控製電器模塊（一）
提供智答題器模塊，配有240×128點陣藍底背光液晶顯示屏及PVC輕觸鍵盤人機接口，可以通過相關的操作進行設故、排故、查看、定時等相關功能的操作；與控製櫃側麵的故障箱結合使用，可以實現手動和自動兩種設故方式，並裝有熔斷器、斷路器、電阻、信號燈等器件，還有三相電源輸出模塊，帶有指示燈、可以指示三相電源輸出情況。
8.控製電器模塊（二）
裝有直流接觸器、M7120充磁退磁模擬線路板、M7130K電磁吸盤模擬線路板、行程開關、十字開關等器件。
9.接觸器模塊（一）
裝有接觸器等器件。
10.接觸器模塊（二）
裝有接觸器、熱繼電器等器件，轉接端子排。
11.電機模塊
各電動機的接線端都引到該麵板上，方便測量和接線。
(1)雙速異步電動機（帶速度繼電器）
(2)三相鼠籠異步電動機
五、機床PLC電氣控製實訓考核櫃實訓項目
1.三相異步電動機的直接啟動控製
2.三相異步電動機接觸器點動控製
3.三相異步電動機接觸器自鎖控製
4.接觸器聯鎖的三相異步電動機正反轉控製
5.按鈕聯鎖的三相異步電動機接觸器正反轉控製
6.雙重聯鎖的三相異步電動機正反轉控製
7.工作台自動往返控製
8.三相異步電動機單向起動反接製動控製
9.三相異步電動機的順序控製
10.三相異步電動機的多地控製
11.接觸器控製雙速異步電機的控製電路
12.可程控製器的基本指令編程練習
13.PLC控製的三相鼠籠式異步電動機點動和自鎖
14.PLC控製的三相鼠籠式異步電動機帶延時正反轉
15.PLC控製的三相鼠籠式異步電動機聯鎖正反轉
16.PLC控製的三相鼠籠式異步電動機反接製動
17.PLC控製雙速異步電機的手動△/YY形切換控製
18.PLC控製雙速異步電機的自動△/YY形切換控製
19.PLC控製的三相鼠籠式異步電動機串電阻起動
20.PLC控製的自動往返
21.PLC控製的兩地啟動停止
22.PLC控製的三相鼠籠式異步電動機順序啟動
23.PLC控製的PDH電動葫蘆
24.PLC控製的C6140型普通車床
25.PLC控製的C650-2型普通車床
26.PLC控製的M7130K型平麵磨床
27.PLC控製的M1432A型萬能外圓磨床
28.PLC控製的X62W型萬能銑床
29.PLC控製的T68型臥式鏜床
30.PLC控製的Z3040B型搖臂鑽床
31.PLC控製的M7120型平麵磨床

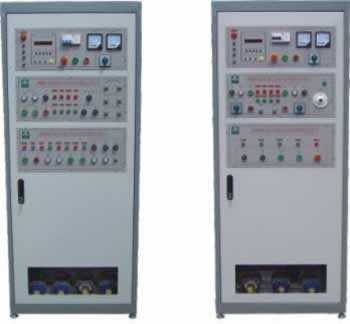

TRY-760I四合一機床電氣培訓考核櫃
一、四合一機床電氣培訓考核櫃簡介：
TRY-760I四合一機床電氣培訓考核櫃是為各職業院校的電氣類專業及社會電工考核，以及各市、縣維修電工、國家職業技術鑒定所（站）等單位的教學、實訓、實習、考核及技能鑒定而研發的實訓考核設備。由於四合一機床電氣培訓考核櫃全部采用實際工業上應用電器，因而可靠性好、壽命長。設備外形美觀，操作方便，直觀性強，不但可用於相關課程的課堂演示、實訓、實習，而且還可作為機床電氣控製線路維修技能的培訓。此外，它還能提供全方位真實的機床電氣故障排除的技能訓練，有效地提高學生對機床設備的維修技能。
二、四合一機床電氣培訓考核櫃特點
1、四合一機床電氣培訓考核櫃采用標準配電櫃為主體櫃，充分利用該櫃雙麵空間位置，把四種常用典型的機床線路組合在一個控製櫃內，這四種機床分別為X62W型萬能銑床、T68型臥室鏜床、Z3040B搖臂鑽床、C6140普通車床，該控製櫃的結構設計合理緊湊。一台裝置完成四種機床實訓考核，經濟效益更加顯著。
2、直觀性強，通過操作可熟悉機床的電氣控製線路的原理和特點。
3、技能培訓用的控製線路和經特殊設計的電機，可模擬各種實際機床的電氣線路，也可滿足機床的電氣故障分析及排除的訓練要求。
4、通過一隻轉換開關就能實現兩種機床電路的切換，方便快捷。
5、可以人為的設置故障點，隻要通過開關切換就可設置。
6、配電櫃設有電壓型漏電保護器和電流型漏電保護器，以確保操作者的安全。此外，還設有定時器兼報警記錄儀（服務管理器），為學員的考核提供了一個統一的標準。
三、四合一機床電氣培訓考核櫃技術參數
1、輸入電壓：三相四線～380V±10% 50Hz
2、工作環境：環境溫度範圍為-5℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、外形尺寸：800mm×600mm×1800mm
5、設備重量：200kg
四、四合一機床電氣培訓考核櫃主要配置
1、控製櫃門
在控製櫃門麵上，裝有一隻交流電壓表、一隻交流電流表、定時兼報警記錄儀、電壓指示切換開關；啟動、停止、急停按鈕。四種的操作按鈕和動作指示以及機床電路的切換開關；
通過電壓指示切換開關，在電壓表上分別能指示電網的UUV、UVW、UWU線電壓值；交流電流表用來監視負載的大小；
定時器兼報警記錄儀（服務管理器），平時作為時鍾使用，具有設定實訓時間、定時報警、切斷電源等功能。此外，還可以自動記錄由操作錯誤而造成的漏電告警次數，為學生實訓技能的考核提供了一個統一的標準。
2、控製櫃主體
控製櫃部分有四個機床電氣控製線路、相應的故障設置盒及演示電機組成。
五、四合一機床電氣培訓考核櫃實訓項目
1、認識低壓電氣的結構
2、C6140普通車床電氣控製培訓
3、C6140普通車床電氣線路排故考核
4、X62W萬能銑床電氣控製培訓
5、X62W萬能銑床電氣線路排故考核
6、T68型臥室鏜床電氣控製培訓
7、T68型臥室鏜床電氣線路排故考核
8、Z3040B搖臂鑽床電氣控製培訓
9、Z3040B搖臂鑽床電氣線路排故考核
10、通過操作機床，掌握常用機床的操作方法
