船舶電工實訓裝置,電力拖動及電氣控製實訓裝置
一、船舶電工技能實訓裝置簡介
船舶電工（初級工）技能實訓裝置”是根據勞動部和原中國船舶工業總公司聯合頒發的“中華人民共和國職業技能鑒定規範（考核大綱）”中對初級船舶電工的技能要求研製的。裝置注重對知識點和技能的培訓考核，可作為職業院校船舶類相關專業的實訓教學設備，也可作為職業鑒定站（所）等相關機構的培訓和技能鑒定。
二、船舶電工技能實訓裝置特點
1.采用實訓台和組件相結合的形式，靈活和方便，可完成初、中級要求的全部技能培訓和考核
2.電源、儀表、控製器件、控製線路等功能模塊結構清晰、功能明確、操作維護方便
3.提供多樣式的典型船舶電氣線路，學生可自已動手操作，完成典型的電氣控製線路的布線、安裝與調試，通過訓練有效提高學生的動手操作技能與調試分析能力
三、船舶電工技能實訓裝置技術性能
1.輸入電壓：三相四線～380V±10%50Hz
2.工作環境溫度範圍為：-5℃～+40℃相對濕度＜85%（25℃）海拔＜4000m
3.裝置容量：＜3kVA
四、船舶電工技能實訓裝置配置
（一）電源控製台
1.交流電源
提供三相～380V、單相～220V固定輸出的交流主電源，通過一台變壓器隔離提供220V、110V、24V的船舶常用交流控製電源，電源輸出具有過流及短路保護功能，帶儀表指示。
2.直流電源
提供24V及220V的直流電源，輸出具有短路保護功能，帶儀表指示。
3.儀表
提供交流電壓表、交流電流表，直流電壓表、直流電流表、頻率表等。
（二）單元電路
提供照明配電設備控製係統、照明燈具及其電路、報警及呼叫控製係統、啟動器類控製係統電氣線路、錨機和係纜設備電氣線路；各元器件分別裝在不同的掛板上，結構清晰直觀，方便實訓。
（三）實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌麵為防火、防水、耐磨高密度板，結構堅固，形狀似長方體結構，造型美觀大方；設有兩個大抽屜，分別用於放置工具及資料等。桌麵用於安裝電源控製屏並提供一個寬敞舒適的工作台麵。實訓桌還設有四個萬向輪和四個固定調節機構，便於移動和固定。
五、船舶電工技能實訓裝置實訓項目
1.照明配電設備控製係統電氣線路
（1）照明配電箱係統
（2）正常照明係統
（3）應急照明係統
（4）低壓照明係統
2.照明燈具及其電路
（1）熒光燈具及電路
（2）白熾燈具及電路
（3）防爆燈具及電路
（4）一燈雙控典型電路
3.報警及呼叫控製係統電氣線路
（1）輪機員安全報警係統
（2）機艙延伸報警係統
（3）冷庫呼叫係統
（4）病員呼叫係統
4.啟動器類控製係統電氣線路
（1）直接啟動控製電路
（2）正反轉啟動控製電路
（3）手動/自動啟動控製電路
（4）自耦變壓器降壓啟動控製電路
（5）星形/三角形啟動控製電路

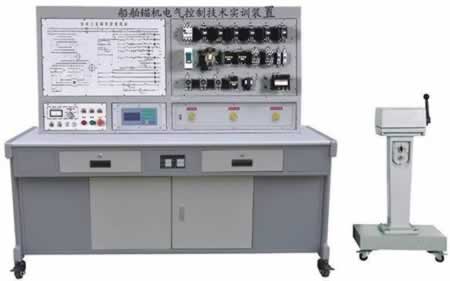

TRYCBK-02船舶電力拖動及電氣控製技能實訓裝置
一、船舶電力拖動及電氣控製技能實訓裝置技術性能
1.輸入電源：三相四線（或三相五線）～380V±10%50Hz
2.工作環境：溫度-10℃～+40℃相對濕度＜85%(25℃)海拔＜4000m
3.裝置容量：≤1.5kVA
4.重量：300kg
二、船舶電力拖動及電氣控製技能實訓裝置實訓項目
1.船舶電力拖動部分
（1）他勵直流電動機的起動和反轉
（2）直流他勵電動機的製動
（3）直流他勵電動機的調速
（4）直流他勵電動機的機械特性
（5）三相異步電動機的起動和與調速
（6）三相異步電動機的機械特性
（7）三相異步電動機的反轉與製動
2.船舶電力拖動低壓電氣控製
（1）三相鼠籠異步電動機的全壓起動控製
（2）三相鼠籠異步電動機的降壓起動控製
（3）三相繞線轉子異步電動機的起動控製
（4）三相異步電動機製動控製
（5）三相異步電動機調速控製
3.船舶甲板機械電力拖動控製
（1）錨機的電力拖動與控製
（2）錨機控製線路
（3）直流電動起貨機控製線路
（4）交流電動起貨機控製線路

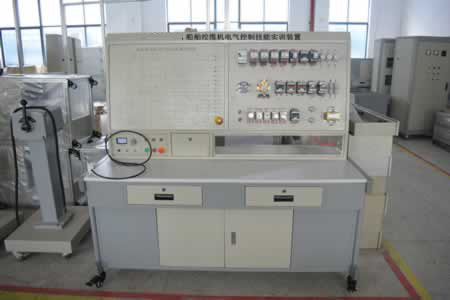

（5）電動液壓起貨機控製線路TRYCBK-03船舶絞纜機電氣控製技能實訓裝置
一、船舶絞纜機電氣控製技能實訓裝置概述
船舶絞纜機電氣控製技能實訓裝置”是根據職業院校的船舶電氣、船舶電氣自動化、船舶機電及相關專業以及各職業鑒定站（所）等單位的船舶電氣控製的實訓教學、技能要求而研製的。該實訓設備均采用工業中通用的電器，不僅可以用於課程演示、電氣控製操作，還可以作為船舶電氣維修方麵的培訓考核設備。
二、船舶絞纜機電氣控製技能實訓裝置技術性能
1.輸入電源：三相四線（或三相五線）～380V±10%50Hz
2.工作境：溫度-10℃～+40℃相對濕度＜85%(25℃)海拔＜4000m
3.裝置容量：＜1.5kVA
三、船舶絞纜機電氣控製技能實訓裝置基本配置
本裝置由電源控製部分、儀表測量部分、船舶絞纜機電氣控製線路、交流三速異步電機、故障設置、排除箱、電源插座等組成。
1.電源控製部分
提供三相交流電源，帶有漏電保護功能，並配有一隻指針式交流電壓表，指示三相電網的線電壓。
2.儀表測量部分
提供交流電壓表一隻、交流電流表一隻，用於控製線路測量。
3.船舶絞纜機電氣控製線路
提供控製回路所需的按鈕、交流接觸器、熱繼電器、變壓器、交流電磁閥、時間繼電器等元器件。
4.故障設置、排除箱
由“故障設置區”、“故障排除區”、“故障指示區”組成，可任意設置故障，待故障排除後，故障指
示區可自動指示故障排除情況。
四、船舶絞纜機電氣控製技能實訓裝置實訓項目
1.熟悉舶常用低壓電器的結構、原理
2.船舶絞纜機電氣控製線路的分析、調試
3.船舶絞纜機電氣控製線路的故障檢測
4.船舶絞纜機電氣控製線路的故障排除
