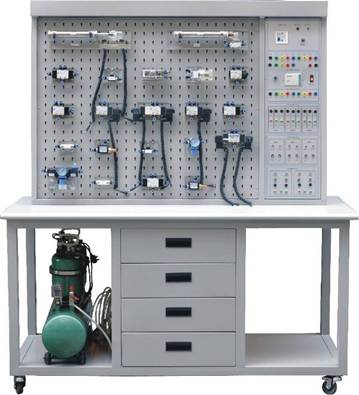

TRY-QYP01C型氣動PLC控製實訓裝置

概述：氣動PLC控製實驗裝置是根據《液壓與氣壓傳動》、《氣動控製技術》等通用教材的內容要求，同時吸收了該專業廣大師生的建議，經過精心設計及與可編程控製器（PLC）的完美結合,使氣動原理與自動控製理論能得到有效的運用。該係裝置除了可以進行常規的氣動基本控製回路實驗外，還可進行模擬氣動控製技術應用實驗、氣動技術課程設計，以及可編程控製器（PLC）的學習及其基本應用實驗等，是機電一體化專業理想的實驗設備。

   該係統適應於大中專院校、職業學校機械工程、機電一體化和自動化專業開設《液壓與氣壓傳動》、《氣動控製技術》和《PLC可編程序控製器原理及應用》等相關課程的教學實驗，同時也可作為機、電和氣動一體化的綜合實驗台。學生通過操作實驗及課程設計，可以更準確、形象地深入了解，掌握氣動元件的結構，氣動回路的控製原理及設計方法等。還能通過實驗，掌握PLC可編程控製器的功能，控製原理及編程技巧等。

主要參數：

實驗設備外形尺寸：1200mm×700mm×1720mm

可編程控製器（PLC）：三菱FX1S-20MR三菱FX1N-40MR主機，（繼電器輸出型）。

電源：輸入AC220V，輸出DC24V/2A

電源：AC220V公稱1容積：10L 額定輸出氣壓：0.7MPa

 氣動基本實驗回路舉例：

1、單作用氣缸的換向回路

2、雙作用氣缸的換向回路

3、單作用氣缸速度控製回路

4、雙作用氣缸單向調速回路

5、雙作用氣缸雙向調速回路

6、速度換接回路

7、緩衝回路

8、二次壓力控製回路

9、高低壓轉換回路

10、計數回路

11、延時回路

12、過載保護回路

13、互鎖回路

14、單缸單往複控製回路

15、單缸連續往複動作回路

16、直線缸、旋轉缸順序動作回路

17、多缸順序動作回路

18、雙缸同步動作回路

19、四缸聯動回路

20、卸荷回路

21、或門型梭閥的應用回路

22、快速排氣閥應用回路

23、加載的閉鎖回路

PLC控製的基本回路

1、出廠程序

2、單電磁鐵的換向

3、雙電磁鐵的換向

4、兩個單電磁鐵的換向

5、單、雙電磁鐵的換向

6、三組電磁鐵的換向

7、單電磁鐵的延時回路

8、PLC控製的計數回路

9、流水燈

10、七段數碼

11、PLC基本編程練習

 氣動的應用係統

 1車門開關控製係統

2液麵自動控製裝置氣動係統

§4-3帶材移動中氣動糾偏控製係統

4尺寸自動分選機氣動係統

5氣動震動裝置氣動係統氣動

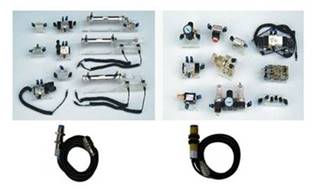

PLC氣動教學設備配置清單

序號名   稱型號數量備注

1實訓桌 1張

2實訓台 1台

3.PLC主機模塊三菱FX1S-20MR1塊

4電源模塊 1塊

5繼電器控製模塊 1塊

6.PLC控製按鈕模塊 1塊

7單作用缸QGX25ⅹ1001隻

8雙作用缸QGX25ⅹ1002隻

9旋轉氣缸（透明） 1隻

10三聯件AC20001隻

11減壓閥（帶壓力表）AR20001隻

12手動換向閥H210—081隻

13單電磁換向閥（二位三通）常開3V210-81隻

14單電磁換向閥（二位三通）常閉3V210-81隻

15單電磁換向閥（二位五通）4V210-82隻

16雙電磁換向閥（二位五通）4V220-81隻

17雙電磁換向閥（三位五通）4V230-81隻

18單氣換向閥（二位五通）4A210—082隻

19雙氣換向閥（二位五通）4A220—082隻

20行程閥（機控）MOV—21隻

21行程閥（按鈕）MOV—31隻

22行程閥（按鈕帶鎖）MOV—3A1隻

23或門型梭閥KV—082隻

24快速排氣閥QE—022隻

25單向節流閥ASC-082隻

26單向節流閥（裝在缸體上）JSC6017隻

27單向閥1/42隻

28順序閥（透明） 1隻

29氣容 1隻

30消聲器1/82隻

31消聲器1/41隻

32三通（T型三通）Ø 64隻

33三通（Y型減徑三通）Ø 8—Ø 61隻

34四通Ø 62隻

35氣管PU6ⅹ420米

36行程開關（裝在缸體上） 4隻

37編程電纜（適配器）三菱1條

38工具 1套

39氣孔塞頭Ø 610隻

40氣動實訓說明書 1冊

41三菱PLC編程軟件、程序光盤1盤

TRY-Y5在線及離線巡更係統實訓裝置

一、在線及離線巡更係統實訓裝置功能簡介：

TRY-Y5在線及離線巡更係統實驗實訓裝置能進行各種在線巡更係統管理和離線巡更係統操作演示、在線在線及離線巡更係統實驗實訓裝置巡更控製器和離線巡更采集器的設置、巡更采集器的使用方法、在線巡更控製器和離線巡更采集器的工作原理、在線及離線巡更係統管理軟件的使用方法、線路的設計與連接、故障的設置、判斷及排除等實驗和實訓，並可與一卡通及小區係列中的其它設備聯網進行各種綜合實訓。

二、在線及離線巡更係統實訓裝置技術指標：

工作電壓：單相三線220V±5%50Hz

整機容量：＜300W

外型尺寸：150×70×180cm3

安全保護：具有漏電自動保護裝置

故障設置：具有故障設置係統

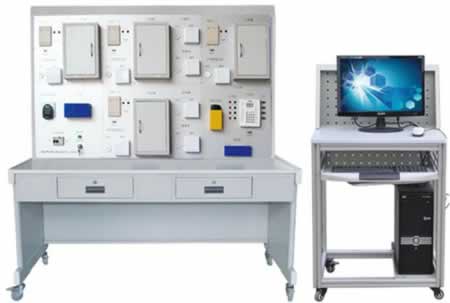

在線及離線巡更係統實驗實訓裝置

三、在線及離線巡更係統實訓裝置實訓項目

TRY-Y7智能一卡通係統實驗實訓裝置

一、智能一卡通係統實驗實訓裝置功能簡介：

TRY-Y7智能一卡通係統實驗實訓裝置能進行各種消費係統操作演示、考勤係統操作演示和門禁係統操作演示、智能巡檢器的操作、消費機係統的設置、考勤機係統的設置、消費、考勤和門禁係統的原理、門禁機係統的設置，電控鎖、電插鎖、電磁鎖的工作原理及安裝調試，消費係統管理軟件、考勤門禁係統管理軟件和巡更係統軟件的操作演示、線路設計，線路的設計與連接、故障的設置、判斷及排除等實驗和實訓，並可與一卡通及小區係列中的其它設備聯網進行各種綜合實訓。

二、智能一卡通係統實驗實訓裝置技術指標：

工作電壓：單相三線220V±5%50Hz

整機容量：＜300W

外型尺寸：150×70×180cm3

安全保護：具有漏電自動保護裝置

故障設置：具有故障設置係統

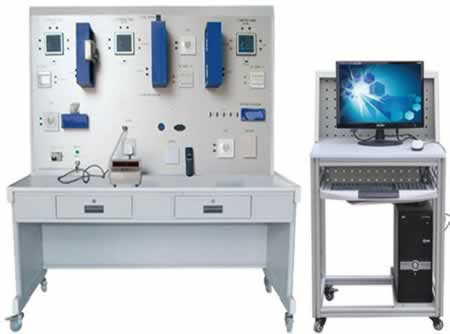

智能一卡通係統實驗實訓裝置

三、智能一卡通係統實驗實訓裝置實訓項目
