TRY-598網絡接口型單片機·微機綜合實驗開發裝置

TRY-598 網絡接口型單片機·微機綜合實驗開發裝置

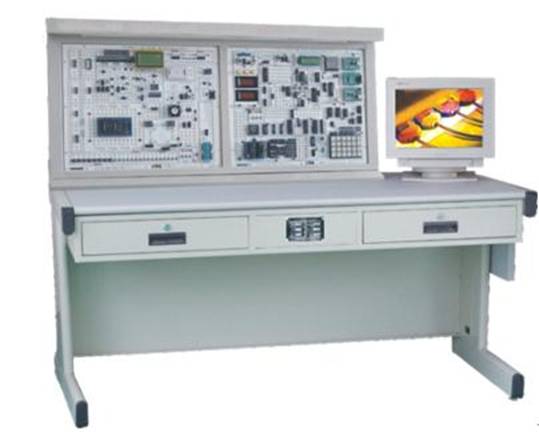

TRY-598是一套開發型、多功能單片機·微機·CPLD／FPGA綜合實驗開發裝置(簡稱係統),該係統吸收了國內外先進教學儀器的優點,結合現代電子技術的需要,增設了許多新型實用接口、單片機通信、控製技術,通過本係統可完成單片機(51/196)、微機(8086)、EDA等學科的原理接口實驗和應用,為單片機·微機實驗室提供綜合實驗平台,同時也為從事單片機·微機開發人員提供理想的實驗環境。網絡接口型單片機·微機綜合實驗開發裝置

一、網絡接口型單片機·微機綜合實驗開發裝置係統組成：

該實驗裝置是由控製屏、內置直流穩壓電源、漏電斷路器等組成，控製屏有兩大塊的雙麵印刷線路板組成。

二、網絡接口型單片機·微機綜合實驗開發裝置係統特點：

1、598是集51、96、8088（以下簡稱88）三大係列CPU於一體的三合一實驗係統。內置JD-208仿真器(5196)和8088實驗係統。該係統以8088實驗係統作為基板，自成一體，可單獨作為8086微機原理和接口實驗使用，也可分別疊插51或96CPU卡，構成51/96單片機實驗開發係統，598係統結構緊湊，資源充分共享，無總線開關切換，自動識別CPU的類型。

2、實驗係統軟、硬件配置完善，仿真軟件支持Win98/2000/XP等操作係統，並支持匯編語言和C語言的開發，實驗內容豐富，是單片機、微機原理和接口教學的理想平台。

3、598同時配置EDA下載板和相應IO接口,支持altera、lattice、xilinx三家公司CPLD/FPGA芯片實驗開發。

4、提供多種總線類型的實驗模塊,包括並行總線、RS232總線、RS485總線、I2C總線、SPI串行總線、USB總線、CAN總線、1-WIRE總線和以太網接口,可調試新型外圍接口芯片有:I2C串行RAM AT24C02、I2C串行實時時鍾PCF8563T、I2C串行10位D/A TL5615、8位A/D TL549、1-WIRE總線數字溫度傳感器DS 18B20、RS232芯片MAX232、MAX485、CAN總線控製器SJA1000、CAN總線收發器TJA1050T、網絡芯片RTL8019AS、看門狗電路MAX813L。

5、提供多種輸入／輸出設備，包括字符式1602 LCD、128X64點陣LCD、16X16LED點陣、4X6開放式鍵盤、6位開放式數碼管、IC卡、步進電機、小直流電機、小直流電機、繼電器、語音錄放(含話筒、喇叭)、打印機接口、小直流電機閉環控製、溫度閉環控製等。

6、學生可通過實驗台內置的仿真器聯PC機調試、運行所有的實驗程序,也可不聯PC機獨立運行。

三、 實驗項目：

（一）單片機內部功能實驗：

1、單片機內部定時／計數器實驗（脈衝計數）

2、單片機內部定時／計數器實驗、中斷控製綜合實驗（電腦時鍾）

3、單片機串行口實驗—雙機通信

4、單片機串行口實驗—單片機與電腦聯機通信實驗

5、單片機I／O口實驗

6、單片機ISP最小係統實驗和看門狗實驗

8、串並轉換（7 4 L S 1 6 4），擴展2位七段LED實驗

9、並串轉換（7 4 L S 1 6 5）實驗

10、v／F轉換實驗

（二）單片機、微機常用接口與應用實驗

11、8位8路A／D轉換ADC 0 8 0 9實驗

12、8位1路D／A轉換D A C 0 8 3 2實驗

13、定時／計數器8 2 5 3 A實驗

14、串行通信接口控製電路8 2 5 1／8250實驗

15、I／O口（7 4 L S 2 7 3／7 4 L S 2 4 4）擴展實 驗

16、並行口擴展實驗8 2 5 5／8 1 5 5

17、地址譯碼（3一8譯碼器7 4 L S 1 3 8）實驗

18, 8279鍵盤輸入、LED顯示輸出實驗

19、打印機接口控製實驗（打印機選配）

20、繼電器控製實驗

21、音樂控製實驗

22、語音錄放實驗

23、步進電機（4相）控製

24、十字路口交通燈模型控製實驗

25 、16X16 LED點陣實驗

26 、128X64 LCD點陣實驗

（三）單片機新型總線控製接口實驗

27、I2C串行RAM24C02讀寫實驗

28、12C串行10位D/A T L 5615 D/A轉換實驗

29、I2C串行8位A/D T L 549 A/D轉換實驗

30、I2C串行實時時鍾PCF8563T應用實驗

31、I-WIRE總線數字溫度傳感器DS 18B20應用實驗

32, CAN控製器STA1000, CAN收發器TJA1050T應用實驗

33、以態網接口RTL8019AS應用實驗

34、RS232/485通信接口實驗

35、USB總線接口實驗

( 四)單片機、微機控製應用小係統實驗

36、直流電機閉環控製實驗

37、溫度測量控製（PID調節閉環控製）

(五)微機接口實驗

38、8237DMA數據傳送實驗

39、8259中斷控製器實驗

（六）可編程CPLD／ＦＰＧＡ應用實驗

 基本實驗：
（1）七人表決器；        （2）四位加法器；          （3）BCD碼加法器；

（4）格雷碼變換器；      （5）四位並行乘法器；      （6）觸發器；

（7）用ABEL語言設計74LS160功能模塊計數器；      （8）多模加減計數器；

（9）可控脈衝發生器；   （10）簡易數碼鎖；         （11）英語字母顯示實驗；

（12）八位乘法器；      （13）序列檢測器；         （14）可變模16位加法計數器；

（15）正負脈衝數控調製發生器；（16）秒表。
 模塊實驗：
（1）A/D 0809模數轉換器實驗；    （2）D/A 0832數模轉換器實驗；  （3）步進電機控製實驗；

（4）16*16 LED點陣顯示實驗；    （5）電子時鍾實驗；             （6）數碼管靜態顯示實驗；

（7）VGA接口彩條信號實驗；     （8）4*4鍵盤擴展實驗；

（9）128*64 LCD液晶顯示實驗；   （10）電子音樂演奏實驗；

（11）RS232串口發送實驗（SEND）；（12）RS232串口接收實驗（RECEIVE）；

（13）PS/2鍵盤接口邏輯設計；     （14）單片機總線接口實驗；

（15）異步串口通訊（UART）
 數字係統設計：
 （1）數字鍾；       （2）頻率計；  （3）.交通燈；  （4）數字鎖；

（5）出租車計費器； （6）搶答器；（7）自動電梯； （8）彩燈控製器等。

（七）自行擴展實驗

通過IC擴展區用戶可自行擴展各種數字電路、單片機應用實驗。

四、實驗室每二人每套配置方案(二人為一組，一組用一張實驗桌)

1、JDDJ-598控製屏  必配   1台。

2、微機           自配   1台。

3、示波器          自配   1台。

4、萬用表          自配   1隻。

5、微型打印機      按照實際情況選配，一般每套配一台微打。

7、網卡            按照實際情況選配   1塊。
