TRY-907B型樓宇智能化工程實訓係統

TRY-907B型樓宇智能化工程實訓係統

樓宇智能化工程實訓係統是為職業院校、職業教育培訓機構研製的樓宇智能化技術實訓考核設備，根據智能建築行業樓宇智能化的特點，在接近工程現場的基礎上，針對實訓教學進行了專門設計，包含了計算機技術、網絡通信技術、綜合布線技術、DDC技術等，強化了樓宇智能化係統的設計、安裝、布線、接線、編程、調試、運行、維護等工程能力。它適合樓宇智能化工程技術、機電安裝工程等相關專業的教學和培訓。

該係統在結構上以智能建築模型為基礎，包含了智能大樓、智能小區、管理中心和樓道等典型結構，涵蓋了對講門禁、安防、視頻監控、消防、綜合布線和DDC監控照明六個係統，各係統既可獨立運行，也可實現聯動。通過此係統進行項目訓練，檢驗學生的團隊協作能力、計劃組織能力、樓宇設備安裝與調試能力、機電一體化工程實施能力、職業素養和交流溝通能力等。

二、係統結構與組成

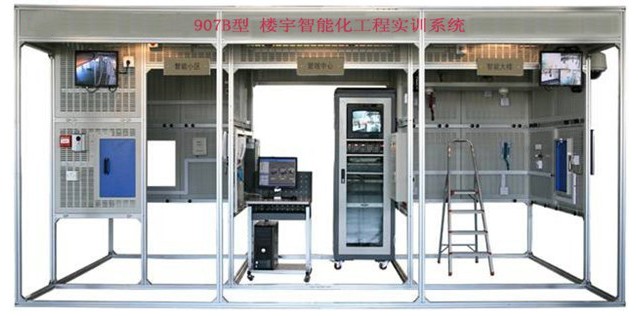

樓宇智能化工程實訓係統采用智能建築模型，包含智能大樓、智能小區、管理中心和樓道等功能區域。係統設有總電源箱、安防控製箱、消防控製箱、DDC控製箱。

智能大樓設計為兩層結構，可實現消防、視頻監控和綜合布線係統的工程訓練。

樓道和智能小區分別設有單元門和單戶門，可實現智能小區對講門禁係統的設備安裝等工程訓練，實現單元和單戶可視對講功能。

管理中心實現智能小區和智能大樓的集中監控和管理，包含了管理中心機、視頻監控台和消防控製主機等各功能區域的管理設備。

在智能大樓、管理中心區域內，安裝布置消防係統現場設備，消防係統配置有模擬消防泵、排煙風機、防火卷簾門。

在智能大樓、管理中心和樓道各區域內，安裝典型監控器材（各類型的高速球雲台攝像機、一體化槍型攝像機、萬向雲台攝像機等），實現主要出入口和關鍵區域視頻監控，設有三台監視器，其中兩台17寸液晶監視器、一台14寸CRT監視器。

在智能建築模型周圍安裝紅外對射、智能小區內的房間窗戶裝有幕簾探測器實現智能建築行業典型周界防範。

各功能區域之間采用工程橋架實現係統連接。

三、主要技術性能

1.輸入電源：單相三線AC220V±10% 50Hz

2.工作環境：溫度-10℃～40℃ 相對濕度≤85% （25℃）海拔≤4000m

3.裝置容量：≤1kVA

4.外形尺寸：4660mm×2220mm×2300mm

5.安全保護：具有漏電壓、漏電流保護，安全符合國家標準

四、通過項目任務實施，可考察的職業能力

1.樓宇智能化工程設計能力

2.消防報警係統設計、安裝施工與調試能力

3.視頻監控係統設計、安裝與調試能力

4.對講門禁及室內安防係統設計、安裝與調試能力

5.綜合布線係統施工能力

6.DDC的接線、編程和調試能力

7.監控軟件組態、通訊和運行能力

8.智能建築係統故障診斷與調試能力

五、設備技術平台

1.基本規格

序號	項目內容	規格、技術指標	數量	單位
1	智能建築模型	由鋁合金型材框架和安裝布線網孔板組成，4660mm×2220mm×2330mm（長×寬×高），分為智能大樓、智能小區、管理中心和樓道等區域，智能大樓設計為兩層結構，器件采用自攻螺絲和工程塑料卡件配合安裝。	1	台
2	安裝布線網孔板	780mm×750mm	26	塊
		710mm×390mm	1	塊
		1500mm×260mm	3	塊
		1500mm×500mm	3	塊
		1500mm×400mm	1	塊
3	總電源箱	空氣開關	1	套
4	安防控製箱	AC24V、DC12V/5A、DC18V/1.5A	1	套
5	消防控製箱	DC24V/2A、24V繼電器	1	套
6	DDC控製箱	HW5201、HW5208、DC24V/5A 24V繼電器	1	套
7	電腦桌	600mm×600mm×800mm （長×寬×高）	1	台
8	鋼凳	Φ300mm×450mm （圓×高）	1	把
9	鋁人字梯	900mm×250mm×1200mm （長×寬×高）	2	把
10	工程塑料卡件	20mm×10mm×11mm （長×寬×高）	500	個
11	計算機	主流品牌電腦，用戶自備內裝操作係統，LonMarker編程軟件，力控組態軟件，CAD製圖軟件	1	套

2.係統配置

序號	名稱	配置內容	備注
1	對講門禁係統	係統配置有單元門口主機、單戶門口機、室內可視對講模塊、非可視對講模塊、通訊轉換模塊、聯網器、管理中心機等器件。可完成可視對講門禁及室內安防係統的線路鋪設、連接和功能調試。
2	消防係統	係統配置有智能光電感煙探測器、智能電子差定溫感溫探測器、總線隔離器、手動報警按鈕、編碼單輸入模塊、編碼單輸入/單輸出模塊、消火栓報警按鈕、火警聲光警報器、編碼器等器件。可進行器件的選擇、檢測、安裝、消防聯動係統的線路鋪設、連接、係統調試、編程和運行任務。
3	安防係統	係統配置有門磁開關、家用緊急求助按鈕、被動紅外空間探測器、被動紅外幕簾探測器、燃氣探測器、主動紅外對射報警器，可實現對講門禁和室內安防聯動、視頻監控及周邊防範功能。
4	視頻監控係統	係統配置有高速球雲台攝像機、一體化槍型攝像機、紅外攝像機、室內全方位雲台、矩陣主機、彩色監視器、硬盤錄像機等器件，可進行器件的選擇、檢測和安裝。完成視頻監控係統的線路鋪設和連接。通過係統模塊的參數設置和編程，實現監視器的視頻監控、畫麵切換和報警聯動錄像等功能。
5	綜合布線係統	係統配置有RJ45配線架、以太網交換機、電話程控交換機、電話配線架、底盒、電話模塊、網絡模塊、電話機、RJ11水晶頭、RJ45水晶頭等器件，可完成綜合布線係統的水平布線、垂直布線、線槽布線，實現指定模塊的線路連接（端接）。通過係統模塊的參數設置和編程，實現終端電話呼叫、信息插座功能測試。
6	DDC監控係統	係統配置有DDC控製器、時間模塊、LON網絡適配器、編程軟件、組態軟件、射燈、照度探測器，能進行DDC通道編程配置、照明監控編程、上位監控工程通訊連接、動畫組態等工作任務。

3.工具及配件

序號	名稱	內容	備注
1	工具	包含網線鉗、打線鉗、線纜測試儀、小一字螺絲刀、小十字螺絲刀、長柄螺絲刀、剪刀、剖線鉗、尖嘴鉗、斜口鉗等通用或專用工具。
2	耗材配件	包含PVC線槽、RJ11水晶頭、RJ45水晶頭、BNC視頻接頭、23芯線(紅、黑)、16芯線(黃、白)、網線、電話線等。
