工業電子控製、電工技術電子實踐實驗室設備
|
序號 |
實驗室 |
設備名稱 |
|
1. |
工業電子實驗室 |
|
|
2. |
工業控製實驗室 |
|
|
3. |
模擬電子技術實驗室 |
|
|
4. |
電工技術實驗室 |
|
|
5. |
電子實踐實驗室 |

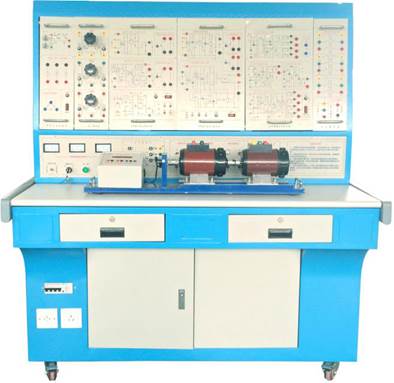

TRYDD-1電力電子技術實驗裝置
一、適用範圍
本裝置涵蓋了各高等院校等所開設的“電力電子技術(或稱半導體變流技術)”、“直流調速”、“交流調速”、“電機控製”、“電力拖動自動控製係統”及“控製理論”等專業課程所要求的實驗項目。
二、技術性能
1、輸入電源: 三相四線(或三相五線 380V±10％ 50HZ)
2、工作環境: 溫度-10℃－+40℃ 相對濕度＜85％（25℃） 海撥＜4000m
3、裝置容量：＜1.5KVA
4、外形尺寸：1600mm（長）X700mm（寬）X1600mm（高）
三、裝置的基本裝備
1、電源控製屏（鐵質雙層亞光密紋噴塑結構，鋁質麵板）
（1）交流電源（帶有過流保護措施）
提供交流電源：三相交流電源(220V/1.5A)
（2）高壓直流電源
直流電源：輸出0-220V/0.5A，數字電壓表顯示，具有輸出短路保護。
（3）人身安全保護體係
三相隔離變壓器一組：三相電源首先通過三相漏電保護器，然後經鑰匙開關、接觸器到隔離變壓器，使主電路輸出與電網隔離（浮地設計），對人身安全起到一定的保護作用。
電流型漏電保護裝置：控製屏若有漏電現象，漏電流超過一定值，即切斷電源。
實驗連接線及插座：強、弱電連接及插座分開，不能混插。強電連接線及插座采用全封閉工藝，使用安全、可靠、防觸電。
（4）實驗管理器
具有設定實驗時間、定時報警、切斷電源等功能；還可以自動記錄與區分由於接線或操作錯誤所造成的漏電告警、儀表超量程告警等。
（5）控製屏其它設施
控製屏正麵大凹槽內，設有兩根方型不鏽鋼管，可掛置實驗部件，凹槽底部設有7芯、3芯等插座， 掛件的供電由這些插座提供。控製屏兩側設有單相三極220V電源插座及三相四極380V電源插座。
四、實驗組件
1、DQ03－1不鏽鋼電機導軌、光碼盤測速係統（日本歐姆龍1024光電編碼器）及數顯轉速表
2、DQ27三相可調電阻（每組900Ω×2/0.41A）
3、DK03晶閘管主電路
提供12隻5A/1000V的晶閘管，分成正、反橋兩組，每隻晶閘管均設有保護裝置，正、反橋晶閘管可通過外加信號進行觸發（留有觸發脈衝輸入接口），可更好的完成設計性實驗；設有帶鏡麵精密指針式直流電壓表±300V，精度1.0級帶鏡麵直流電流表±2A，精度1.0級各一隻和平波電抗器一組。
4、DK04三相晶閘管觸發電路
提供三相觸發電路、功放電路等，與“DK03”配套使用。
5、DK05晶閘管觸發電路實驗
提供單結晶體管觸發電路、正弦波同步移相觸發電路、鋸齒波同步移相觸發電路、單相交流調壓觸發電路及單相並聯逆變觸發電路共五種觸發電路。
6、DK06電機調速控製實驗（Ⅰ）
提供以下模塊：電流反饋與過流保護（FBC+FA）、給定器（G）、轉速變換器（FBS）、速度調節器（ASR）、反號器（AR）、電流調節器（ACR）、轉矩極性鑒別（DPT）、零電平檢測（DPZ）及邏輯控製器（DLC）。
7、DK07直流斬波電路
主要由斬波器觸發電路及斬波主電路兩大部分組成。
8、DK08給定及實驗器件
提供給定（±15V可調電壓輸出）、壓敏電阻（作為過壓保護元件，內部已連成三角形接法）、二極管、24V電源及電感。
9、DK10可調電阻、電容箱
提供耐壓AC63V的可調電容三組，調節範圍為0.1～11.37uF，0～999KΩ十進製可調電阻兩組。
10、DK11單相調壓與可調負載
提供了一隻0～250V/0.5KVA單相交流自耦調壓器，為相應的實驗提供可調電源；一個整流濾波電路以及0～90Ω/1.3A（串聯）或0～45Ω/2.6A（並聯）瓷盤可調電阻，為相應的實驗提供一個可調的阻性負載。
11、DK12變壓器實驗
提供三相芯式變壓器一個（該變壓器有2套副邊繞組，原、副邊繞組的電壓為127V/63.6V/31.8V），用於異步電機串級調速實驗和三相橋式、單相橋式有源逆變電路實驗；還設有三相不控整流電路和逆變變壓器各一組。
12、DK13功率器件驅動電路實驗箱
主要是為完成新器件特性實驗提供驅動和保護電路，使學生了解電力電子新器件的驅動特性。主要包括電源、驅動電路、PWM波形發生器。
（1）電源：為驅動電路提供電源，包括±5V、+20V、±15V直流電源。
（2）驅動電路：包括MOSFET、IGBT、GTR和GTO的驅動電路。其中IGBT的驅動電路采用了專用芯片EXB841。
（3）PWM波形發生器：由SG3525為核心的PWM波形發生器主要為新器件驅動電路提供PWM驅動波形；可以通過頻率調節旋鈕進行頻率調節；通過占空比電位器來調節PWM波的占空比；頻率範圍分為2擋，通過鈕子開關切換，高頻檔是為MOSFET和IGBT驅動電路提供PWM波形，頻率調節範圍4KHz～10KHz；低頻檔是為GTR和GTO驅動電路提供PWM波形，頻率調節範圍400Hz～1KHz；占空比均能從0%調至100%。
13、DK18電機調速控製實驗（Ⅱ）
提供以下模塊：觸發選擇器（TS）、絕對值放大器（GAB）、電流符號選擇器（CSS）、電壓調節器（AVR）、零速封鎖器（DZS）及電壓隔離器（TVD）。與“DK06”配合使用完成“三閉環錯位選觸無環流可逆直流調速係統實驗”。
14、DQ07-1直流發電機(220W)
15、DQ09直流並勵電動機
16、DQ20三相鼠籠異步電動機
17、智能數字直流電壓、電流表掛件
直流數字電壓表一隻：測量範圍0～300V，三位半數顯，輸入阻抗為10MΩ，精度0.5級，為可逆調速係統提供電壓指示；
直流數字電流表兩隻：測量範圍為0～5A，三位半數顯，精度0.5級，具有超量程報警、指示、切斷總電源等功能，為可逆調速係統提供電流指示。
18、智能數字交流電壓、電流表掛件
真有效值交流數字電壓表一隻：測量範圍0～500V，量程自動判斷、自動切換，精度0.5級，三位半數顯，為交流調速係統提供電壓指示；
真有效值交流數字電流表兩隻：測量範圍0～5A，量程自動判斷、自動切換，精度0.5級，三位半數顯，具有超量程告警、指示及切斷總電源功能，為調速係統提供電流的指示；
19、繼電接觸控製實訓模塊
掌握一般強電係統的安裝和調試工作過程知識，實現PLC方式的電機典型運行控製；掌握安裝和調試PLC電氣控製係統的有關知識。
20、實驗連接線：根據不同實驗項目的特點，配備兩種不同的實驗聯接線，強電部分采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），裏麵采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；弱電部分采用彈性鈹輕銅裸露結構聯接線，兩種導線都隻能配合相應內孔的插座，這樣大大提高了實驗的安全及合理性。
六、本裝置能開設的實驗項目
（一）電力電子技術實驗項目
|
實驗一單結晶體管觸發電路實驗 實驗二正弦波同步移相觸發電路實驗 實驗三鋸齒波同步移相觸發電路實驗 實驗四西門子TCA785 集成觸發電路實驗 實驗五單相半波可控整流電路實驗 實驗六單相橋式半控整流電路實驗 實驗七單相橋式全控整流電路實驗 實驗八三相半波可控整流電路實驗 實驗九三相橋式半控整流電路實驗 |
實驗十三相橋式全控整流電路實驗 實驗十一單相交流調壓電路實驗(1) 實驗十二單相交流調壓電路實驗(2) 實驗十三三相交流調壓電路實驗 實驗十四SCR、GTO、MOSFET、GTR、IGBT 特性實驗 實驗十五GTO、MOSFET、GTR、IGBT 驅動與保護電路 實驗十六直流斬波電路的性能研究（六種典型線路） |
（二）直流電機調速係統實驗
實驗一晶閘管直流調速係統參數和環節特性的測定實驗
實驗二晶閘管直流調速係統主要單元的調試
實驗三單閉環不可逆直流調速係統實驗
實驗四雙閉環不可逆直流調速係統實驗
一、設備組成要求：
(一) DW01電源、儀器控製屏
控製屏為鐵質雙層亞光密紋噴塑結構，鋁質麵板。為實驗提供交流電源、高壓直流電源、低壓直流電源及各種測試儀表等。具體功能如下：
1、主控功能板
(1) 三相四線電源輸入，經漏電保護器後，經過總開關,由接觸器通過起、停按鈕進行操作；
(2) 設有450V指針式交流電壓表三隻，指示電源輸入的三相電壓；
(3) 定時器兼報警記錄儀（服務管理器），平時作為時鍾使用，具有設定實驗時間、定時報警、切斷電源等功能；還可以自動記錄由於接線或操作錯誤所造成的漏電告警、儀表超量程告警總次數, 為學生實驗技能的考核提供一個統一的標準。
2、交、直流電源
(1) 勵磁電源：直流220V/0.5A，具有短路保護。
(2) 電樞電源：直流0～220V/2A連續可調電源一路，具有短路保護。
(3) 直流穩壓電源：±12V/0.5A兩路，＋5V/0.5A一路，具有短路軟截止自動恢複保護功能。
(4) 交流電源：①、設有變壓器一組，變壓器原邊根據不同的接線可加220V，也可以加380V交流電源，合上開關後，變壓器副邊即可輸出36V、110V、20V、20V、12V、6.3V的交流電壓；②、設有單相調壓器一組，可得到交流0～250V可調電壓；③、控製屏設有單相三極220V電源插座及三相四極380V電源插座。
3、交、直流儀表
(1) 交流電壓表：0～500V帶鏡麵交流電壓表一隻，精度1.0級。
(2) 交流電壓表：0～5A帶鏡麵交流電流表一隻，精度1.0級，具有超量程報警、指示、切斷總電源等功能。
★(3) 功率、功率因數表：由微電腦、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話功能控製模式。為了提高測量範圍和測試精度，在硬、軟件上均分八檔區域，自動判斷、自動換檔。功率測量精度1.0級，電壓、電流量程分別為450V、5A，測量功率因數時還能自動判斷負載性質（感性顯示“L”，容性顯示“C”，純電阻不顯示），可儲存15組數據，供隨時查閱。
(4) 直流電壓表：直流數字電壓表1隻，測量範圍0～300V，三位半數顯，輸入阻抗為10MΩ，精度0.5級。
(5) 直流電流表：直流數字電流表1隻，測量範圍為0～5A，三位半數顯，精度0.5級，具有超量程報警、指示、切斷總電源等功能。
（二）實驗桌
實驗桌為鐵質雙層亞光密紋噴塑結構，桌麵為防火、防水、而磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖）。
（三）實訓掛箱
掛箱上已安裝有熔斷器、鈕子開關、交流接觸器、時間繼電器、按鈕開關、信號指示燈、熱繼電器等，所有器件均采用國內外知名品牌。各種實訓元器件的接線都在安全接線端子排上進行插拔接線，避免了因長期在器件本身進行螺絲拆裝而導致元器件的損耗。實訓電路與裝置電源的連接通過安全插座和高可靠護套結構手槍插連接線，安全快捷。
1．電機拖動實訓組件（一）
掛板上裝有熱繼電器、交流接觸器、按鈕指示燈（6.3V），接線端子和安全插座等。
2．電機拖動實訓組件（二）
掛箱上裝有螺旋式熔斷器、直插式熔斷器、低壓斷路器、時間繼電器、交流接觸器、接線端子和安全插座等。
3．電機拖動實訓組件（三）
掛箱上裝有螺旋式熔斷器、轉換開關、 電磁閥、十字開關、行程開關等
4．變頻器實訓掛箱
配置三菱D720S-0.4KW變頻器，帶有RS485通訊接口及操作麵板。
5．三相鼠籠式異步電動機380V/Y 2台
6. 直流並勵電動機DC220V 1台
三、技術參數
1. 輸入電壓：三相四線（或三相五線）380V±10% 50Hz
2. 工作環境：溫度範圍為-10～＋40℃ 相對濕度＜85%（25℃）
3. 外形尺寸：1680×700×1600mm3
4. 裝置容量：＜1.5KVA
四、實訓項目
1.三相異步電動機直接啟動控製
2.三相異步電動機接觸器點動控製線路
3.三相異步電動機接觸器自鎖控製線路
4.具有過載保護的正轉控製線路
5.按鈕聯鎖的三相異步電動機接觸器正反轉控製線路
6.三相異步電動機的順序控製
7.三相異步電動機的多地控製
8.接觸器控製Y/△降壓起動控製線路
9.時間繼電器控製Y/△降壓起動控製線路
10.安裝調試通電延時帶直流能耗製動Y-△啟動控製線路
11.接觸器聯鎖的正反轉控製線路
12.按鈕接觸器複合聯鎖電動機正反轉控製線路
13.接觸器控製串聯電阻降壓起動控製線路
14.時間繼電器控製串聯電阻降壓起動控製線路
15.工作台自動往返控製線路
16.半波整流能耗製動控製線路
17.單相運行反接製動控製線路
18.C620型車床的接線、故障與維修
19.Z3040搖臂鑽床接線、故障與維修
20.並勵直流電機的起動
21.並勵直流電機的調速
22.並勵直流電機的正反轉
23.瞬時停電啟動控製
24.變頻器功能參數設置與操作
25.變頻器報警與保護功能
26.外部端子點動控製
27.變頻器控製電機正反轉
28.多段速度選擇變頻調速
29.變頻器無級調速
30.基於外部模擬量控製方式的變頻調速
五、配置清單
|
序號 |
名稱 |
單位 |
數量 |
備注 |
|
1 |
電機拖動與調速係統實訓屏 |
台 |
1 |
外形尺寸：1600mm×280mm×850mm ； 材 料：鋼木結構；符合國家相關環保要求； 輸入電壓：AC 380 V±10% 50 Hz 三相五線； 容 量：＜1.5 kVA； |
|
2 |
實訓桌 |
張 |
1 |
雙層亞光密紋噴塑，外形尺寸：1600mm×700mm×800mm |
|
3 |
實訓單元掛箱及電機 |
塊 |
1 |
電機拖動實訓組件（一） |
|
塊 |
1 |
電機拖動實訓組件（二） | ||
|
塊 |
1 |
電機拖動實訓組件（三） | ||
|
台 |
1 |
直流電機 | ||
|
台 |
2 |
三相異步電動機（380V/Y） | ||
|
4 |
電工連線 |
套 |
1 |
20根：長1000mm 黃6條、綠6條、紅6條、黑2條； 10根：長600mm 黃2條、綠2條、紅2條、藍2條、黑2條。 |
|
8 |
實驗說明書 |
套 |
1 |
指導學生實訓 |
圖片供參考，配置未含電腦
一、設備概述
本實驗台適用於高職高專及高級技師的實驗、實訓要求。適合職業院校的電子電器應用與維修、電子與信息技術、電子技術應用等專業《電工基礎》、《電路基礎》、《電路》、《電子技術基礎》、《電子電路基礎》和《電子電路》等課程和非電類專業的《電工與電子技術》中模擬與數字電路模塊的數學與實驗實訓，還可以滿足電子實訓；電子元件識別與檢測、電路板焊接、電子產品裝配、電子產品調試、PCB板圖的設計等實訓項目。

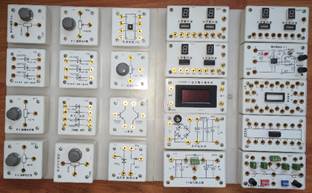

電工電子創新實訓模塊由ABS塑料盒及PCB板構成，且包括多個組合模塊，為學生提供了一個進行綜合應用、創新實訓，可充分發揮學生潛能的完全開放的平台。
配備開放實驗室信息管理係統，為學生動手能力的培養、分析問題解決問題能力的培養、自主實驗和創新實驗能力的培養均需要一個寬鬆的、開放的、設備齊全的實驗環境。
二、設備技術指標
工作電源：三相五線 AC 3800V±10% 50Hz
溫度：－10～40℃；環境濕度：≤90%（25℃）
外形尺寸：長×寬×高=1600×880×1825㎜
整機功耗：≤1.5KW
安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
三、設備功能特點
1、由驗證書本知識，轉向綜合應用書本知識，實驗、實訓安排以培養能力為主導，以技術應用為目標，接近生產實際。
2、由學生獨立自主去搭建實驗、實訓電路，各種模塊精心配置，有多個應用組合部件，模塊采用有機盒，兼作實物示教，一舉多得。
3、裝置提供了齊全的各種電源及信號源，以及各種儀表，為學生提供了一個完全開放的，可充分發揮創新潛能的平台，在此平台上，可以做電工電子產品線路的安裝調試和排故，還可做技能競賽、課程設計、畢業設計和科技開發；而且模塊維修方便，可放手讓學生操作、試驗，無後顧之憂。
4、與本裝置實訓項目均經過反複斟酌、精心配置；其中有許多電工電子產品線路，不僅有利於知識的實際應用，而且可以大大提高學生的學習興趣。
5、本裝置具有廣闊的延伸空間，本裝置可完成<模擬電子技術>、<數字電子技術>、<電力電子技術>等多門課的實驗、實訓項目，這樣可充分發揮本實訓台的利用率，並可節省實驗實訓場地，性價比大大提高
本設備各個功能模塊功能構成：
1、總電源
（1）總電源為單相交流220V 電源，經空氣斷路器（帶熔斷器及漏電保護），最大額定電
流為5 A，安全可靠。
（2）指示燈：電源線接通電網電源後，紅燈亮，表示實訓台已接入電源。空氣斷路器合
閘後，綠燈亮，表示實訓台進入正常工作狀態。
2、可調直流電源
（1）可調直流電源為DC 0~30V/2A，並帶過載、短路保護功能，保護的整定值可進行
調節；直流輸出電壓采用3 位半數字顯示的電壓表（0~30V），直流輸出電流采用3 位半數字顯示的電流表（0~2A） 。
3、多檔交流電源和穩壓直流電源
（1）多檔交流電源3~24V，七檔，並帶過載、短路保護；當出現過載或短路保護狀態時，
報警指示燈亮，解除過流或短路信號後，需手動複位。
（2）穩壓直流電源±5V、±12V 四組。
4、數字電壓表與電流表
3 位半顯示數字電壓表一隻（0~30V）和3 位半顯示數字電流表（0~2A）一隻。
5、功率輸出函數發生器：
1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。
2）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ— 1KHz）。
3）頻率範圍: 0.1HZ~2MHz, 采用鍵盤直接輸入數字設定頻率,。
4）輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減。
5）方波占空比可調, 調節範圍：1%-99%調節；方波和三角波采用TTL電平輸出。
6）頻率計最高測量範圍100MHz，自動換檔。
五、本設備可以完成的實訓項目
數字電子技術綜合應用
項目一 基本邏輯門電路功能測試
項目二 優先編碼器功能測試
項目三 二進製譯碼器和數據選擇器功能測試
項目四 全加器和超前進位全加器功能測試
項目五 數值比較器功能測試
項目六 七段碼鎖存/譯碼/驅動器功能測試
項目七 各類觸發器功能測試
項目八 雙向移位寄存器功能測試
項目九 二 - 五 - 十進製計數器功能測試
項目十 二位十進製計數/譯碼/驅動/顯示電路
項目十一 可逆十進製計數電路功能測試
項目十二 N 進製計數電路功能測試
項目十三 555 定時器基本應用電路
項目十四 微分型單穩態觸發器
項目十五 集成單穩態觸發器及其應用
項目十六 集成施密特觸發器及其應用
項目十七 聲光控製節能路燈電路
項目十八 8 線數據傳輸電路
項目十九 4 位環形計數節拍發生器
項目二十 秒脈衝信號發生器
項目二十一 伺服電機測速與時鍾脈衝測頻電路
項目二十二 救護車/消防車聲響報警電路
項目二十三 D/A 轉換器將數碼轉換成單極性、雙極性模擬電壓
項目二十四 數控變頻三角波—方波發生器
項目二十五 移位寄存器彩燈顯示電路
項目二十六 8 位優先編碼器搶答電路
項目二十七 觸摸式密碼電子鎖電路
項目二十八 數字鍾電路
項目二十九 二位十進製計數符合電路
項目三十 交通燈控製電路
項目三十一 升/降階梯波形信號發生器
項目三十二 光電轉換加/減計數電路
模擬電子技術綜合應用、創新實訓項目目錄
項目一 常用二極管的性能測試及應用
項目二 雙極晶體管及場效管輸出特性的測定
項目三 單管放大電路的研究
項目四 兩極放大電路及負反饋放大電路的研究
項目五 助聽器電路的調試（電子產品線路）（綜合應用）
項目六 恒流充電電路（場效應管的應用）（電子產品線路）（綜合應用）
項目七 三極管放大電路故障排除
項目八 整流、濾波及穩壓電路的研究
項目九 直流穩壓正、負電源電路的研究
項目十 典型複合互補OTL功率放大電路調試（電子產品線路）（綜合應用）
項目十一 OTL功率放大電路的故障排除
項目十二 LM386集成音響功率放大電路及其應用（電子產品線路）（綜合應用）
項目十三 運算放大器基本運算電路
項目十四 對由運放器組成的積分運算電路、微分運算電路
項目十五 對由運放器組成的電壓比較器傳輸特性的研究
項目十六 氣敏傳感器製作煙霧報警器的製作與調試（電子產品線路）（綜合應用）
項目十七 方波、三角波和鋸齒波發生器電路的研究與測試
項目十八 三角波、方波及正弦波發生器的製作競賽
項目十九 RC（文式橋式）正弦波振蕩器和製作與調試
項目二十 電容三點式LC正弦波發生器
項目二十一 有源濾波電路研究
項目二十二 直流—直流（DC—DC）集成電壓變換電路的應用與調試（電子產品線路）（綜合應用）
項目二十三 恒溫控製電路的製作與調試（競賽項目）（電子產品線路）（綜合應用）
六、 配置清單
|
序號 |
產品名稱 |
型號規格 |
數量 |
單位 |
備注 |
|
1. |

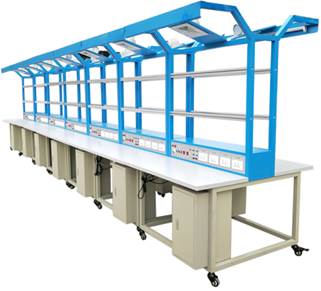

通用實訓桌 |
1600×700×810㎜ |
台 |
1 |
|
|
2. |
電工電子創新模塊 |
（A1-A8）+B |
套 |
1 |
詳見表二 |
|
3. |
數字萬用表 |
890B+ |
塊 |
1 |
|
|
4. |
+/-字螺絲刀 |
把 |
各1 |
||
|
5. |
尖嘴鉗 |
把 |
1 |
||
|
6. |
斜口鉗 |
把 |
1 |
||
|
7. |
實驗導線 |
疊插式 |
套 |
1 |
詳見表三 |
|
8. |
凳子 |
個 |
2 |
||
|
9. |
精裝實訓指導書 |
本 |
1 |
||
|
10. |
安裝布線所需材料 |
套 |
1 |
表二 電工電子透明元件盒
|
序號 |
產品名稱 |
型號規格 |
產品代號 |
單位 |
|
1 |
RJ水泥電阻(5W) |
51Ω |
R01 |
1塊 |
|
RX線繞電阻(5W) |
200Ω | |||
|
100Ω | ||||
|
2 |
RJ金屬膜電阻(2W) |
330Ω |
R02 |
1塊 |
|
470Ω | ||||
|
510Ω | ||||
|
3 |
RJ金屬膜電阻(2W) |
330Ω |
R03 |
1塊 |
|
510Ω | ||||
|
680Ω | ||||
|
4 |
RJ金屬膜電阻(2W) |
1K |
R04 |
1塊 |
|
2K | ||||
|
3.3K | ||||
|
5 |
RJ金屬膜電阻(2W) |
3.3K |
R05 |
1塊 |
|
4.7K | ||||
|
6.8K | ||||
|
6 |
RJ金屬膜電阻(2W) |
10K |
R06 |
3塊 |
|
22K | ||||
|
47K | ||||
|
7 |
錳銅絲電阻(3A) |
0.1Ω |
R07 |
1塊 |
|
0.2Ω | ||||
|
0.4Ω | ||||
|
8 |
RT碳膜電阻(1W) |
1Ω |
R08 |
1塊 |
|
4.7Ω | ||||
|
10Ω | ||||
|
27Ω | ||||
|
9 |
RT碳膜電阻(1W) |
39Ω |
R09 |
1塊 |
|
47Ω | ||||
|
56Ω | ||||
|
68Ω | ||||
|
10 |
RJ金屬膜電阻(1W) |
100Ω |
R10 |
1塊 |
|
150Ω | ||||
|
200Ω | ||||
|
300Ω | ||||
|
11 |
RJ金屬膜電阻(1W) |
390Ω |
R11 |
1塊 |
|
470Ω | ||||
|
560Ω | ||||
|
680Ω | ||||
|
12 |
RJ金屬膜電阻(1/2 W) |
560Ω |
R12 |
1塊 |
|
820Ω | ||||
|
1K | ||||
|
1K | ||||
|
13 |
RJ金屬膜電阻( 1/2 W) |
1.2K |
R13 |
1塊 |
|
2K | ||||
|
2.7K | ||||
|
3K | ||||
|
14 |
RJ金屬膜電阻( 1/2W) |
4.7K |
R14 |
1塊 |
|
5.1K | ||||
|
6.8K | ||||
|
8.2K | ||||
|
15 |
RJ金屬膜電阻( 1/2W) |
10K |
R15 |
1塊 |
|
15K | ||||
|
27K | ||||
|
33K | ||||
|
16 |
RJ金屬膜電阻( 1/2W) |
51K |
R16 |
4塊 |
|
56K | ||||
|
62K | ||||
|
68K | ||||
|
17 |
RJ金屬膜電阻( 1/2W) |
100K |
R17 |
4塊 |
|
270K | ||||
|
390K | ||||
|
470K | ||||
|
18 |
RJ金屬膜電阻( 1/2W) |
820K |
R18 |
1塊 |
|
1M | ||||
|
2.2M | ||||
|
10M | ||||
|
19 |
RJ金屬膜電阻(1/2W) |
120Ω |
R19 |
1塊 |
|
180Ω | ||||
|
220Ω | ||||
|
620Ω | ||||
|
20 |
RJ金屬膜電阻( 1/2W) |
1.5K |
R20 |
1塊 |
|
2.2K | ||||
|
2.7K | ||||
|
3.9K | ||||
|
21 |
RJ金屬膜電阻( 1/2 W) |
6.2K |
R21 |
1塊 |
|
20K | ||||
|
24K | ||||
|
47K | ||||
|
22 |
RJ金屬膜電阻( 1/2W) |
51K |
R22 |
1塊 |
|
150K | ||||
|
220K | ||||
|
3M | ||||
|
23 |
RJ金屬膜電阻( 1/2W) |
510K |
R23 |
2塊 |
|
1.1M | ||||
|
2M | ||||
|
2M | ||||
|
24 |
CL聚脂膜電容 |
1000pF |
C01 |
2塊 |
|
2200 pF | ||||
|
CBB聚丙烯膜電容 |
3300 pF | |||
|
25 |
CBB聚丙烯膜電容 |
4700 pF |
C02 |
2塊 |
|
0.01μF | ||||
|
0.022μF | ||||
|
26 |
CBB聚丙烯膜電容 |
0.033μF |
C03 |
4塊 |
|
0.047μF | ||||
|
0.1μF | ||||
|
27 |
CBB聚丙烯膜電容 |
0.22μF |
C04 |
1塊 |
|
0.47μF | ||||
|
1μF | ||||
|
28 |
CBB聚丙烯膜電容 |
0.47μF |
C05 |
1塊 |
|
1μF | ||||
|
0.33μF | ||||
|
29 |
CD鋁電解電容(50V DC) |
3.3μF |
C06 |
2塊 |
|
4.7μF | ||||
|
10μF | ||||
|
30 |
CD鋁電解電容(50V DC) |
100μF |
C07 |
1塊 |
|
220μF | ||||
|
470μF | ||||
|
31 |
CBB聚丙烯膜電容 |
0.5μF （450V AC） |
C08 |
1塊 |
|
1.0μF （450V AC） | ||||
|
32 |
CBB聚丙烯膜電容 |
2.0μF (450V AC) |
C09 |
1塊 |
|
4.0μF (450V AC) | ||||
|
33 |
CC瓷片電容 |
20 pF |
C10 |
1塊 |
|
1500 pF | ||||
|
CBB聚丙烯膜電容 |
2200 pF | |||
|
34 |
CC瓷片電容 |
20 pF |
C11 |
1塊 |
|
CBB聚丙烯膜電容 |
33 pF | |||
|
100 pF | ||||
|
35 |
可調電容 |
10～60 pF |
C12 |
1塊 |
|
220 pF | ||||
|
20～120 pF | ||||
|
36 |
CC瓷片電容 |
20 pF |
C13 |
1塊 |
|
CL聚脂膜電容 |
2200 pF | |||
|
5600 pF | ||||
|
37 |
CBB聚丙烯膜電容 |
0.047μF |
C14 |
1塊 |
|
0.01μF | ||||
|
0.1μF | ||||
|
38 |
CD鋁電解電容(50V DC) |
2.2μF |
C15 |
2塊 |
|
33μF | ||||
|
47μF | ||||
|
39 |
WX線繞電位器（WX050） |
100(5W)(去蓋) |
RP1 |
1塊 |
|
40 |
WH碳膜電位器（WH118） |
470(2W)(去蓋) |
RP2 |
1塊 |
|
41 |
WH碳膜電位器(WH118) |
1K (2W) |
RP3 |
1塊 |
|
42 |
WX線繞電位器(WX14-12) |
4.7K(1W)(去蓋) |
RP5 |
1塊 |
|
43 |
WH碳膜電位器(WH5) |
10K (1/2W) (去蓋) |
RP6 |
1塊 |
|
44 |
WH碳膜電位器(WH5) |
22K(1/2W) |
RP7 |
1塊 |
|
45 |
WH碳膜電位器(WH5) |
33K(1/2W) |
RP8 |
1塊 |
|
46 |
WH碳膜電位器(WH118) |
47K (2W) |
RP9 |
1塊 |
|
47 |
WH碳膜電位器(WH118) |
100K (2W) |
RP10 |
1塊 |
|
48 |
WH碳膜電位器(WH118) |
470K (2W) |
RP11 |
1塊 |
|
49 |
WH碳膜電位器(WH118) |
1M (2W) |
RP12 |
1塊 |
|
50 |
繞線式電位器（WXD3-12） |
1K (2W) |
RP13 |
1塊 |
|
51 |
線繞電感 |
電感L=30mH |
L01 |
1塊 |
|
52 |
線繞電感 |
電感L=100mH |
L02 |
1塊 |
|
53 |
色碼電感 |
22μH |
L03 |
1塊 |
|
82μH | ||||
|
180μH | ||||
|
54 |
熒光燈整流器 |
8W |
L04 |
1塊 |
|
55 |
色碼電感 |
330μH |
L05 |
1塊 |
|
柱形電感 |
47μH | |||
|
色碼電感 |
100μH | |||
|
56 |
EI型殼式變壓器 |
24V/12V |
T01 |
1塊 |
|
57 |
C型芯式變壓器 |
24V/12V |
T02 |
1塊 |
|
58 |
R型芯式變壓器 |
24V/12V |
T03 |
1塊 |
|
59 |
脈衝變壓器（單雙脈衝） |
KMB-0021 |
T05 |
1塊 |
|
60 |
集成底座 |
8P |
IC1 |
2塊 |
|
61 |
集成底座 |
14P |
IC2 |
5塊 |
|
62 |
集成底座 |
16P |
IC3 |
4塊 |
|
63 |
集成底座 |
18P |
IC4 |
2塊 |
|
64 |
集成底座 |
20P |
IC5 |
1塊 |
|
65 |
集成底座 |
28P |
IC7 |
1塊 |
|
66 |
單向擊穿二極管(穩壓管) |
1N4728A (3.3V 1W) |
VS1 |
1塊 |
|
1N4733A (5V 1W) | ||||
|
1N4735A (6.2V 1W) | ||||
|
67 |
單向擊穿二極管(穩壓管) |
1N4738A (8.2V 1W) |
VS2 |
1塊 |
|
1N4740A (10V 1W) | ||||
|
1N4742A (12V 1W) | ||||
|
68 |
雙向穩壓管 (1W) |
5V |
VS3 |
1塊 |
|
8.2V | ||||
|
10V | ||||
|
12V | ||||
|
69 |
整流二極管 |
1N4007×4 |
VD1 |
1塊 |
|
70 |
開關二極管 |
1N4148×2 |
VD2 |
1塊 |
|
肖特基二極管 |
1N5818 | |||
|
1N5819 | ||||
|
71 |
三極管 |
TIP42C |
VT1 |
1塊 |
|
BU406 | ||||
|
散熱器 |
ST25×2 | |||
|
72 |
三極管 |
9012 |
VT2 |
1塊 |
|
TIP41C | ||||
|
散熱器 |
ST25×1 | |||
|
73 |
三極管 |
9013 |
VT3 |
1塊 |
|
TIP41C | ||||
|
散熱器 |
ST25×1 | |||
|
74 |
晶閘管 |
BT151 |
VT4 |
1塊 |
|
場效應管 |
3DJ7 | |||
|
散熱器 |
ST25×1 | |||
|
75 |
增強型場效應管 |
IRF630 (N溝道) |
VT5 |
1塊 |
|
IRF9620(P溝道) | ||||
|
散熱器 |
ST25×2 | |||
|
76 |
IGBT管 |
10N60×2 |
VT6 |
1塊 |
|
1N4148×2 | ||||
|
散熱器 |
ST25×2 | |||
|
77 |
晶閘管電路 |
（51Ω、0.1μF、BT151、FU）×3 |
VT7 |
1塊 |
|
散熱器 |
ST25×3 | |||
|
78 |
雙向觸發二極管 |
BD3 |
VT8 |
1塊 |
|
雙向晶閘管 |
BT135 | |||
|
散熱器 |
ST25×1 | |||
|
79 |
儀表開關 |
KN32B |
S1 |
1塊 |
|
80 |
按鈕開關 |
AN4 |
S2 |
1塊 |
|
81 |
鈕子開關 |
KNX1×2 |
S3 |
1塊 |
|
82 |
白熾燈座 |
HL1 |
3塊 | |
|
83 |
熒光燈底座 |
HL2 |
2塊 | |
|
84 |
啟輝器 |
HL3 |
1塊 | |
|
85 |
指示燈 |
6.3V |
HL4 |
1塊 |
|
86 |
熔斷絲 |
FU |
1塊 | |
|
87 |
電流表插座 |
SW |
3塊 | |
|
88 |
共陰數碼管 |
0.5吋 |
BX01 |
1塊 |
|
電阻 |
300Ω×8個 | |||
|
89 |
穩壓集成 |
LM337 |
BX04 |
1塊 |
|
LM317 | ||||
|
散熱器 |
ST25×2 | |||
|
90 |
MIC聲電傳感器 |
CZN-15EN |
BX05 |
1塊 |
|
石英晶體振蕩器 |
32.768石英晶體 | |||
|
10MΩ電阻 | ||||
|
33 pF電容器×2 | ||||
|
91 |
揚聲器 |
8Ω |
BX06 |
1塊 |
|
92 |
蜂鳴器 |
TMB12A12 |
BX07 |
1塊 |
|
LED |
5個大（紅） | |||
|
電阻 |
100Ω/0.25W | |||
|
93 |
氣敏元件 |
QM-J3 |
BX08 |
1塊 |
|
94 |
三極管插座 |
127-3T |
BX09 |
1塊 |
|
元件插座 | ||||
|
95 |
元件插座 |
127-2T×4 |
BX10 |
1塊 |
|
96 |
音樂芯片 |
JD9300Y |
BX11 |
1塊 |
|
紐子開關 |
KNX1 | |||
|
97 |
保險絲 |
FU |
AX1穩壓管穩壓電路 |
1塊 |
|
二極管 |
1N4007×4 | |||
|
電容 |
1000μF /50V | |||
|
100μF /35V | ||||
|
0.1μF | ||||
|
穩壓管 |
1N4733 (5.1V) | |||
|
電阻 |
6.8K/0.25W | |||
|
2.7K/0.25W | ||||
|
3.3K/0.25W | ||||
|
10K/0.25W | ||||
|
三極管 |
9013 | |||
|
99 |
電阻 |
100Ω/0.25W×2 |
AX3銅電阻溫度計電路 |
1塊 |
|
39Ω/0.25W | ||||
|
33Ω/0.25W | ||||
|
溫度傳感器 |
LM35 | |||
|
琺琅電阻 |
RX20-10W 20Ω | |||
|
紐子開關 |
KNX1×2 | |||
|
電位器 |
470Ω(WH5) | |||
|
銅電阻 |
Cu-50 | |||
|
100 |
直流數字毫伏表 |
0～2000mV |
AX4直流數字毫伏表 |
1塊 |
|
101 |
保險絲 |
FU |
AX5 直流恒壓源 |
1塊 |
|
二極管 |
1N4007×4 | |||
|
電容 |
470μF /50V | |||
|
100μF /25V | ||||
|
0.01μF | ||||
|
集成 |
LM7812 | |||
|
散熱器 ST25×1 |
||||
|
103 |
電位器 |
10K（WH5）×2 |
AX9運放電路 |
1塊 |
|
二極管 |
1N4148×2 | |||
|
電容 |
10μF /35V | |||
|
集成 |
OP07 | |||
|
集成底座 |
8P | |||
|
104 |
集成運放 |
LM358 |
AX10雙運放電路 |
1塊 |
|
集成底座 |
8P | |||
|
105 |
繼電器 |
GZR-2 12V |
AX11繼電器驅動電路 |
1塊 |
|
三極管 |
9013 | |||
|
二極管 |
1N4148 | |||
|
106 |
電容 |
1000μF/50V×2 |
AX12 78係列穩壓源 |
1塊 |
|
0.33μF×2 | ||||
|
插座 |
127-3T | |||
|
107 |
電容 |
1000μF/50V×2 |
AX13 79係列穩壓源 |
1塊 |
|
0.33μF×2 | ||||
|
插座 |
127-3T | |||
|
108 |
電位器 |
22K(WH5) |
AX14 單結晶體管觸發電路 |
1塊 |
|
單結晶體管 |
BT33 | |||
|
電阻 |
2.2K/0.25W | |||
|
100Ω/0.25W | ||||
|
560Ω/0.25W | ||||
|
三極管 |
9013 | |||
|
二極管 |
1N4148Ω×2 | |||
|
109 |
功放 |
LM386 |
AX15功率放大集成電路 |
1塊 |
|
電阻 |
10Ω/0.25W×2 | |||
|
電容 |
47nF×2 | |||
|
10μF/35V | ||||
|
100nF | ||||
|
100μF/35V | ||||
|
集成底座 |
8P | |||
|
110 |
集成 |
MC34063A |
AX16集成轉換器 |
1塊 |
|
集成底座 |
8P | |||
|
111 |
撥碼開關 |
紅(5T) 藍(4T) |
AX17單管放大電路 |
1塊 |
|
電阻 |
1K/0.25W×2 | |||
|
電位器 |
10KΩ(WH5)×2 | |||
|
插座 |
127-2T×4 | |||
|
127-3T | ||||
|
112 |
撥碼開關 |
紅(5T) 藍(4T) |
AX18單管放大電路 |
1塊 |
|
電阻 |
1K/0.25W×2 | |||
|
電位器 |
10KΩ(WH5)×2 | |||
|
插座 |
127-2T×4 | |||
|
127-3T | ||||
|
113 |
光電開關 |
1A05HR×2 |
AX20電動機測速 |
1塊 |
|
磁性電機 |
385 | |||
|
固定支架 |
配套 | |||
|
114 |
鈕子開關 |
KNX1×2 |
AX21 0-1置數單刀雙擲開關 |
1塊 |
|
115 |
集成 |
CD4011 |
AX22單脈衝信號 |
1塊 |
|
CD1413 | ||||
|
集成底座 |
14P | |||
|
16P | ||||
|
電阻 |
100Ω/0.25W×4 | |||
|
51Ω/0.25W×4 | ||||
|
複位開關 |
AN4×2 | |||
|
LED |
紅×2 綠×2 | |||
|
116 |
電阻 |
100K/0.25W×10 |
AX23觸摸式編碼開關 |
1塊 |
|
鈕子開關 |
KNX1 | |||
|
輕觸開關 |
（6×6×4.3） ×10 | |||
|
117 |
電阻 |
51K/0.25W×10 |
AX24 8421撥碼盤 |
1塊 |
|
夾板 |
KAS-3 | |||
|
8421撥碼開關 |
KAS-3×2 | |||
|
二極管 |
1N4148×8 | |||
|
118 |
集成 |
555 |
AX25 CP時鍾脈衝源 |
2塊 |
|
集成底座 |
8P | |||
|
電位器 |
100k(WH5)×2 | |||
|
電阻 |
10k/0.25W×2 | |||
|
300Ω/0.25W | ||||
|
二極管 |
1N4007×2 | |||
|
電容 |
10μF/35V | |||
|
0.1μF | ||||
|
0.01μF | ||||
|
鈕子開關 |
KNX1 | |||
|
LED |
紅（5個大） | |||
|
119 |
電阻 |
100Ω/0.25W×7 |
AX26發光二極管及驅動 |
1塊 |
|
集成 |
62083 | |||
|
集成底座 |
20P | |||
|
LED |
紅×8 | |||
|
120 |
集成 |
CD4511 |
AX27共陰數碼管 |
3塊 |
|
集成底座 |
16P | |||
|
電阻 |
100Ω/0.25W×14 | |||
|
共陰數碼管 |
0.5寸×2 | |||
|
121 |
LED |
紅×4 綠×4黃×4 |
AX28交通燈電路 |
1塊 |
|
電阻 |
51Ω/0.25 W×6 | |||
|
集成 |
Un2003 | |||
|
集成底座 |
16P | |||
|
122 |
直流數字毫安表 |
0～2000mA |
AC-A1直流數字毫安表 |
1塊 |
|
123 |
指針微安表 |
100μA |
1塊 |
表三
|
集 成 清 單 | |||||||
|
序號 |
名稱 |
型號/規格 |
單位 |
數量 |
備注 | ||
|
1. |
集成芯片 |
CD4001 |
個 |
1 |
|||
|
2. |
集成芯片 |
CD4002 |
個 |
1 |
|||
|
3. |
集成芯片 |
CD4011 |
個 |
1 |
|||
|
4. |
集成芯片 |
CD4012 |
個 |
1 |
|||
|
5. |
集成芯片 |
CD4013 |
個 |
2 |
|||
|
6. |
集成芯片 |
CD4015 |
個 |
1 |
|||
|
7. |
集成芯片 |
CD4023 |
個 |
1 |
|||
|
8. |
集成芯片 |
CD4025 |
個 |
2 |
|||
|
9. |
集成芯片 |
CD4060 |
個 |
1 |
|||
|
10. |
集成芯片 |
CD4069 |
個 |
1 |
|||
|
11. |
集成芯片 |
CD4070 |
個 |
1 |
|||
|
12. |
集成芯片 |
CD4071 |
個 |
1 |
|||
|
13. |
集成芯片 |
CD4073 |
個 |
1 |
|||
|
14. |
集成芯片 |
CD4075 |
個 |
1 |
|||
|
15. |
集成芯片 |
CD4081 |
個 |
3 |
|||
|
16. |
集成芯片 |
CD4085 |
個 |
1 |
|||
|
17. |
集成芯片 |
CD4511 |
個 |
1 |
|||
|
18. |
集成芯片 |
CD4513 |
個 |
1 |
|||
|
19. |
集成芯片 |
CD4518 |
個 |
3 |
|||
|
20. |
集成芯片 |
CD4528 |
個 |
1 |
|||
|
21. |
集成芯片 |
CD4532 |
個 |
1 |
|||
|
22. |
集成芯片 |
CD4585 |
個 |
2 |
|||
|
23. |
集成芯片 |
CD40106 |
個 |
1 |
|||
|
24. |
集成芯片 |
CD40107 |
個 |
1 |
|||
|
25. |
集成芯片 |
CD40192 |
個 |
2 |
|||
|
26. |
集成芯片 |
CD40194 |
個 |
1 |
|||
|
27. |
集成芯片 |
74LS00 |
個 |
1 |
|||
|
28. |
集成芯片 |
74HC112 |
個 |
1 |
|||
|
29. |
集成芯片 |
74HC138 |
個 |
1 |
|||
|
30. |
集成芯片 |
74HC151 |
個 |
1 |
|||
|
31. |
集成芯片 |
74LS196 |
個 |
2 |
|||
|
32. |
集成芯片 |
74LS283 |
個 |
1 |
|||
|
33. |
集成芯片 |
DAC0832 |
個 |
1 |
|||
|
34. |
集成芯片 |
DAC0809 |
個 |
1 |
|||
|
35. |
集成芯片 |
555 |
個 |
2 |
|||
|
36. |
集成芯片 |
LM358 |
個 |
1 |
|||
|
37. |
集成芯片 |
4N35 |
個 |
1 |
|||
|
38. |
集成芯片 |
TIL117 |
個 |
1 |
|||
|
39. |
集成芯片 |
7812 |
個 |
1 |
|||
|
40. |
集成芯片 |
7815 |
個 |
1 |
|||
|
41. |
集成芯片 |
7915 |
個 |
1 |
|||
|
42. |
三極管 |
9012 |
個 |
1 |
|||
|
43. |
三極管 |
9013 |
個 |
2 |
|||
|
44. |
三極管 |
9014 |
個 |
1 |
|||
|
45. |
光電三極管 |
3DU2（1KL3B） |
個 |
1 |
|||
|
46. |
光敏電阻 |
GL5626D |
個 |
1 |
|||
|
47. |
動圈式話筒 |
SD152B |
個 |
1 |
|||
|
48. |
RJ 金屬膜電阻 |
100 歐1/2W |
個 |
1 |
|||
|
49. |
RJ 金屬膜電阻 |
15K 歐1/2W |
個 |
1 |
|||
|
50. |
RJ 金屬膜電阻 |
22K 歐1/2W |
個 |
1 |
|||
|
51. |
RJ 金屬膜電阻 |
51K 歐1/2W |
個 |
3 |
|||
|
52. |
電解電容 |
3.3uF/35V |
個 |
1 |
|||
|
53. |
電解電容 |
1uF/35V |
個 |
1 |
|||
|
54. |
電解電容 |
100uF/35V |
個 |
1 |
|||
|
實驗連接線 | |||||||
|
序號 |
名稱 |
型號/規格 |
單位 |
數量 |
備注 | ||
|
1. |
導線(香蕉插) |
紅色15cm |
根 |
10 |
|||
|
2. |
導線(香蕉插) |
黃色15cm |
根 |
10 |
|||
|
3. |
導線(香蕉插) |
綠色15cm |
根 |
10 |
|||
|
4. |
導線(香蕉插) |
藍色15cm |
根 |
10 |
|||
|
5. |
導線(香蕉插) |
黑色15cm |
根 |
10 |
|||
|
6. |
導線(香蕉插) |
紅色20cm |
根 |
6 |
|||
|
7. |
導線(香蕉插) |
黃色20cm |
根 |
6 |
|||
|
8. |
導線(香蕉插) |
綠色20cm |
根 |
6 |
|||
|
9. |
導線(香蕉插) |
藍色20cm |
根 |
6 |
|||
|
10. |
導線(香蕉插) |
黑色20cm |
根 |
6 |
|||
|
11. |
導線(香蕉插) |
紅色45cm |
根 |
4 |
|||
|
12. |
導線(香蕉插) |
黃色45cm |
根 |
4 |
|||
|
13. |
導線(香蕉插) |
綠色45cm |
根 |
4 |
|||
|
14. |
導線(香蕉插) |
藍色45cm |
根 |
4 |
|||
|
15. |
導線(香蕉插) |
黑色45cm |
根 |
4 |
|||
|
16. |
屏蔽線(香蕉插) |
60cm |
根 |
3 |
|||
|
17. |
電流表插座連接線 |
10cm |
根 |
1 |
|||
|
18. |
大小頭測試線（香蕉插四種顏色） |
45cm |
根 |
4 |
|||
|
實驗配件 | |||||||
|
1. |
螺口燈泡 |
15W24V |
隻 |
2 |
|||
|
2. |
螺口燈泡 |
40W110V |
隻 |
2 |
|||
|
3. |
熔芯(保險絲) |
1A、0.5A、2A(玻璃) |
隻 |
1 盒/5 台 |
|||
|
4. |
啟輝器 |
隻 |
1 |
||||
TRYK-870A電工技術實訓考核裝置
本裝置是我公司根據教育部“振興21世紀職業教育課程改革和教材建設規劃”的要求，按照職業教育的教學和實訓要求而研發的產品。結構合理，實訓元器件采用掛箱式，易增加或擴展實訓項目。該裝置適合高職、高專、中專、職校等新建或擴建實訓室，為學校迅速開設實訓課提供了理想的實訓設備。
一、技術性能
1、輸入電源：三相四線（或三相五線）～380V±5% 50Hz
2、溫度：-10℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、重量：120Kg
5、外形尺寸：1400mm×700mm×1500mm
二、實訓裝置基本配置及功能
本實訓台主要由實訓屏、實訓掛箱、實訓桌等到組成。
（一）實訓屏
實訓屏為鐵質雙層亞光密紋噴塑結構，鋁質麵板，為實訓掛箱提供交流電源、直流穩壓電源、恒流源、函數信號發生器、測試儀表及實訓器件等，具體功能如下：
1、控製及交流電源部分
（1）提供三相固定380V交流電源，由組合開關獨立控製其輸出，相間、線間直接短路或過載由單片機全程自動監控自動保護。電流型電壓型漏電開關開啟後由啟動和停止按鈕控製實訓台工作電源。具有告警和複位功能。
（2）提供單相0～250V/2A連續可調交流電源一路（配備一台0.5KVA單相調壓器）。同時經整流環節可得一組0-240V連續可調直流電源，有表指示輸出電壓值。
（3）提供2V、4V、6V、8V、10V、12V、14V、16V、18V、20V、24V低壓交流電源，電流1.5A。
（4）提供～220V插座2隻，為外部儀器提供工作電源。
（5）配備實訓用250V/30W日光燈管及支架一套。
2、直流電源部分
（1）雙路恒流穩壓電源，二路輸出電壓均為0-30V，內置式繼電器自動換檔。多圈電位器連續調節，使用方便。輸出最大電流為1.5A，具有預設式限流保護功能，輸出有0.5級數字電流表、電壓表指示，電壓穩定度10-2，負載穩定度10-2，紋波電壓5mv。
（2）低壓直流穩壓電源：+5V，電流0.5A，有表指示。
3、函數信號發生器：輸出正弦波、矩形波、三角波
（1）頻率範圍：5Hz-550KHz，含五個頻段。
（2）頻率指示：由Hz表直接讀出。
（3）電壓輸出範圍：正弦波5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz
三級衰減：0db，20db，40db，具有連續細調
矩形波：5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz，幅度連續可調
三角波：5Hz-250KHz＞1V
4、連續計數脈衝：輸出頻率0.5-300KHz。
5、單次脈衝：每次可輸出一對正負脈衝。
6、儀表部分
（1）真有效值交流數字電壓表一隻，測量範圍：0-500V，0.5級，三位半數顯。
（2）真有效值交流數字電流表一隻，測量範圍：0-2000mA，0.5級，三位半數顯。
（3）直流數顯電壓表一隻，測量範圍：0-300V，0.5級，三位半數顯。
（4）直流數顯電流表一隻，測量範圍：0-2000mA，0.5級，三位半數顯。
（5）單相智能型功率、功率因數表
由一套微電腦，高速、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話功能控製模式。為了提高測量範圍和測試精度，將被測電壓、電流瞬時值時的取樣信號經A/D變換，采用專用DSP計算有功功率。功率的測量精度0.5級，電壓、電流量程分別為450V、5A，可測量負載的有功功率、功率因數及負載的性質；還可以貯存、記錄15組功率和功率因數的測試結果數據，並可逐組查詢。
（6）指針式直流微安表一隻，量程100uA，精度1.5級。
7、實驗管理器
平時作為時鍾使用，具有設定實訓時間、定時報警、切斷電源等功能，此外自動記錄由於接線或操作錯誤造成的漏電告警總次數，為學生實訓技能考核提供一個統一的標準。
（二）實訓掛箱及配件
1、DGJ-01 直流電路基本原理掛箱（一）
2、DGJ-02 直流電路基本原理掛箱（二）
3、DGJ-03 交流與磁電路電路基本原理掛箱（三）
4、DGJ-04 交流三相負載掛箱（四）
5、DGJ-05 基本定律定理掛箱（五）
6、連接線一套
7、尖嘴鉗、螺絲刀、剝線鉗等工具一套
（三）實訓桌
實訓桌為鐵質雙層亞光密紋噴塑，桌麵為防火、防水、耐磨高密度板，結構堅固，造型美觀大方。
三、實訓項目
（一）直流電路基本原理
|
1．電工儀表的使用與測量誤差的計算 2．減少儀表測量誤差的方法 3．伏安法測電阻 4．電源外特性的測定 5．電阻的串並混聯 6．電流表工作原理 7．電壓表工作原理 8．歐姆表工作原理 9．歐姆定律 10．互易定理 11．載維南定理 12．諾頓定理 |
13．惠斯通電橋 14．負載獲得最大功率的條件 15．電阻與溫度的關係： 用伏安法沒出燈絲在不同電壓下的阻值 16．基爾霍夫第一定律 17．基爾霍夫第二定律 18．電路中電位的測量 19．迭加定律 20．樓梯開關兩地控製 21．電壓控製電流源 22．電壓控製電壓源 |
（二）交流與磁路基本原理
|
1．串並聯電路 2．電容器的串並混聯電路 3．電容C在交直流中的作用 4．單相交流電路 5．日光燈電路的連接 6．提高功率因數的方法 7．交流電路參數的測量 8．正弦交流電路中RLC元件的特性 9．電焊變壓器原理 10．變壓器空載實驗 11．變壓器有載實驗 12．交流互感器原理 13．電壓互感器原理 14．磁耦合線圈的反接 15．磁耦合線圈的順接 |
16．三相負載星形聯接 17．三相負載三角形聯接 18．星形和三角形電路的等效互換 19．星形和三角形互換 20．諧振電路 21．RC選頻網絡 22．一階RC電路的過渡過程 23．一階RL電路的過渡過程 24．二階電路的響應 25．RL串聯電路 26．RC串聯電路 27．RCL並聯電路 28．電感在交直流中的作用 29．通電斷電自感現象 |
TRY-80A電子工藝焊接裝配生產線
一、總體要求該實訓設備是模擬電子產品的生產加工過程而為學生提供的技能型實訓設備。可進行元件整腳、插件、焊接、補焊、調試、檢測等電子產品生產加工操作模擬。用於培養學生的實際動手操作能力，使學員了解電子產品製造過程、熟悉電子產品工藝，掌握電子產品的操作技能，摸擬企業實際生產現場進行零距離的實訓操作。
二、技術指標
外形尺寸：單個實訓台尺寸：1.1m×1.3m×2m（長×寬×高）,兩邊工作台的台麵寬度為0.5m；
2.每條焊接裝配線的長度為9.9m，配有9個實訓台組成，兩邊各有9個座位，共計18個工位；共有3條焊接裝配線組成，共計50個工位。
3.實訓台主要由實訓桌、實訓麵板、鋁合金框架、頂部框架等組成。
(1)、正反兩麵各配有一個工具櫃，可放置實訓套件、工具和資料等；台麵上鋪有綠色防靜電桌墊；另外還設有四個帶刹車的萬向輪，便於移動和固定。
(2)、正反兩麵各有一塊實訓麵板，分別提供八路AC220V電源插座接口和四路固定直流電源，其中直流電源電壓分別為±12V、±5V，每路均有短路、過流保護和自動恢複功能。
(3)鋁合金框架為雙層結構。第一層用於掛放元件盒（焊接工序用）或實訓掛箱（調試工序用）。第二層設有四個PVC夾板，可用來夾放相關實訓資料。
(4)頂部框架上設有電風扇和30W日光燈（照明設備）各兩個。
(5)每台設有2個工具櫃用於存放工具及資料，工具櫃材質：A3鐵板，板厚1.2mm；
(6)實訓桌底部設有萬向輪，移動方便等。
三、實訓套件（2套/台）
|
序號 |
實訓線路板 |
能力目標 |
|
1 |
光控音樂門鈴 |
了解音樂集成塊和光敏三極管的具體應用，熟悉光控音樂門鈴的電路結構和工作原理 |
|
2 |
可調式串聯型晶體管穩壓電路 |
了解複合管的使用，掌握串聯可調式穩壓電源的結構、工作原理及調試方法。 |
|
3 |
台燈調光電路 |
了解晶閘管和單結晶體管的特性與應用，掌握晶閘管和單結晶體管構成的台燈調光電路的工作原理 |
|
4 |
集成穩壓電源 |
了解三端集成穩壓電源LM317的接線方法和應用 |
|
5 |
門鎖防盜報警器 |
了解與非門電路的實際應用，掌握門鎖防盜報警器電路的工作原理 |
|
6 |
調頻無線話筒 |
了解振蕩電路的工作原理 |
|
7 |
文氏橋振蕩器 |
掌握運放741的工作特點及振蕩器的工作原理和應用 |
|
8 |
模擬“知了”電子電路 |
掌握多諧振蕩器和音頻振蕩器的工作原理及應用； |
|
9 |
六管超外差式調幅收音機 |
掌握收音機的工作原理及調試方法 |
|
10 |
集成FM收音機 |
SMT貼片式元件，電調諧，掌握貼片的焊接方法及工藝要求； |
|
11 |
編碼電子鎖電路 |
了解CD4011、74LS20、74LS74芯片的應用，掌握編碼電子鎖電路的工作原理 |
|
12 |
七彩循環裝飾燈控製器 |
熟悉七彩循環裝飾燈控製器原理，通過安裝製作七彩循環裝飾燈控製器，使學生進一步熟悉電子電路的製作工藝 |
四、實訓工具（2套/台）
|
序號 |
名 稱 |
數量 |
備注 |
|
1 |
元件盒 |
1隻 |
|
|
2 |
剝線鉗 |
1把 |
|
|
3 |
尖嘴鉗 |
1把 |
|
|
4 |
斜口鉗 |
1把 |
|
|
5 |
小十字一字螺絲刀 |
各1把 |
|
|
6 |
大十字一字螺絲刀 |
各1把 |
|
|
7 |
小鑷子 |
1把 |
|
|
8 |
剪刀 |
1把 |
|
|
9 |
控溫電烙鐵、烙鐵架 |
1把 |
|
|
10 |
吸錫器 |
1把 |
|
|
11 |
放大鏡台燈 |
1台 |
|
|
12 |
焊錫絲、鬆香 |
若幹 |
