初級中級維修電工技能培訓考核實訓裝置

TRYW-01A高性能初級維修電工及技能培訓考核實訓裝置

一、功能簡介：

TRYW-01A高性能初級維修電工及技能培訓考核實訓裝置是根據勞動和社會保障部頒發的維修電工初級考核培訓技能內容所要求的電氣控製線路和實用電子線路而研發的實訓設備，通過本實訓設備的實訓操作，能快速掌握該課程的實用技術與操作技能。高性能初級維修電工及技能培訓考核實訓裝置不僅可供學生實訓操作，也是各勞動職業技能鑒定部門、大中專院校、職校、技校初級維修電工技能考核的理想實訓教學設備。

二、高性能初級維修電工及技能培訓考核實訓裝置組成及特點：

(一)DW01電源、儀器控製屏

控製屏為鐵質雙層亞光密紋噴塑結構，鋁質麵板。為實驗提供交流電源、高壓直流電源、低壓直流電源及各種測試儀表等。具體功能如下：

1、主控功能板

(1)三相四線電源輸入，經漏電保護器後，經過總開關,由接觸器通過起、停按鈕進行操作；

(2)設有450V指針式交流電壓表三隻，指示電源輸入的三相電壓；

(3)定時器兼報警記錄儀（服務管理器），平時作為時鍾使用，具有設定實驗時間、定時報警、切斷電源等功能；還可以自動記錄由於接線或操作錯誤所造成的漏電告警、儀表超量程告警總次數,為學生實驗技能的考核提供一個統一的標準。

2、交、直流電源

(1)勵磁電源：直流220V/0.5A，具有短路保護。

(2)電樞電源：直流0～220V/2A連續可調電源一路，具有短路保護。

(3)直流穩壓電源：±12V/0.5A兩路，＋5V/0.5A一路，具有短路軟截止自動恢複保護功能。

(4)交流電源：①、設有變壓器一組，變壓器原邊根據不同的接線可加220V，也可以加380V交流電源，合上開關後，變壓器副邊即可輸出36V、110V、20V、20V、12V、6.3V的交流電壓；②、設有單相調壓器一組，可得到交流0～250V可調電壓；③、控製屏設有單相三極220V電源插座及三相四極380V電源插座。

3、交、直流儀表

(1)交流電壓表：0～500V帶鏡麵交流電壓表一隻，精度1.0級。

(2)交流電壓表：0～5A帶鏡麵交流電流表一隻，精度1.0級，具有超量程報警、指示、切斷總電源等功能。

(3)功率、功率因數表：由微電腦、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話功能控製模式。為了提高測量範圍和測試精度，在硬、軟件上均分八檔區域，自動判斷、自動換檔。功率測量精度1.0級，電壓、電流量程分別為450V、5A，測量功率因數時還能自動判斷負載性質（感性顯示“L”，容性顯示“C”，純電阻不顯示），可儲存15組數據，供隨時查閱。

(4)直流電壓表：直流數字電壓表1隻，測量範圍0～300V，三位半數顯，輸入阻抗為10MΩ，精度0.5級。

(5)直流電流表：直流數字電流表1隻，測量範圍為0～5A，三位半數顯，精度0.5級，具有超量程報警、指示、切斷總電源等功能。

（二）實驗桌

實驗桌為鐵質雙層亞光密紋噴塑結構，桌麵為防火、防水、而磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖）。

（三）實訓掛箱

掛箱上已安裝有熔斷器、鈕子開關、交流接觸器、時間繼電器、直流接觸器、按鈕開關、信號指示燈、熱繼電器等，所有器件均采用國內外知名品牌。各種實訓元器件的接線都在接線端子排上進行接線，避免了因長期在器件本身進行螺絲拆裝而導致元器件的損耗，通過走線槽走線，進行工藝布線訓練。實訓電路與裝置電源的連接通過安全插座和高可靠護套結構插連接線，安全快捷。

1．DW-01維修電工實訓組件（一）

掛板上裝有熱繼電器、交流接觸器、按鈕指示燈（6.3V），接線端子和安全插座等。

2．DW-02維修電工實訓組件（二）

掛箱上裝有螺旋式熔斷器、直插式熔斷器、低壓斷路器、時間繼電器、交流接觸器、接線端子和安全插座等。

3．DW-03維修電工實訓組件（三）

掛箱上裝有螺旋式熔斷器、轉換開關、電磁閥、十字開關、行程開關等

4．DW-00電子線路安裝板：用於電子線路板調試時的固定

5．電子線路實訓板（4塊）

6．三相鼠籠式異步電動機380V/Y

7．三相鼠籠式異步電動機380V/△

三、高性能初級維修電工及技能培訓考核實訓裝置技術參數：

1.輸入電壓：三相四線（或三相五線）380V±10%50Hz

2.工作環境：溫度範圍為-10～＋40℃相對濕度＜85%（25℃）

3.外形尺寸：1680×800×1600mm3

4.裝置容量：＜1.5KVA

四、高性能初級維修電工及技能培訓考核實訓裝置實訓項目：

1.三相異步電動機直接啟動控製控高性能初級維修電工及技能培訓考核實訓裝置

2.三相異步電動機接觸器點動控製線路

3.三相異步電動機接觸器自鎖控製線路

4.具有過載保護的正轉控製線路

5.按鈕聯鎖的三相異步電動機接觸器正反轉控製線路

6.三相異步電動機的順序控製

7.三相異步電動機的多地控製

8.接觸器控製Y/△降壓起動控製線路

9.時間繼電器控製Y/△降壓起動控製線路

10.安裝調試通電延時帶直流能耗製動Y-△啟動控製線路

11.接觸器聯鎖的正反轉控製線路

12.按鈕接觸器複合聯鎖電動機正反轉控製線路

13.接觸器控製串聯電阻降壓起動控製線路

14.時間繼電器控製串聯電阻降壓起動控製線路

15.工作台自動往返控製線路

16.半波整流能耗製動控製線路

17.單相運行反接製動控製線路

18.C620型車床的接線、故障與維修

19.Z3040搖臂鑽床接線、故障與維修

20.安裝調試數字步進電機線路

21.光控開關和報警電路

22.設計並安裝調試電壓上、下限報警電路（全自動冰箱保護器）

23.安裝和調試數字鍾電路

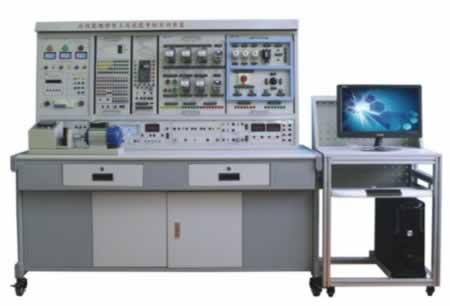

TRYW-01B高性能中級維修電工及技能培訓考核實訓裝置

一、功能簡介

TRYW-01B高性能中級維修電工及技能培訓考核實訓裝置可對《初級維修電工技術》《中級維修電工技術》《高級維修電工技術》教材中列出的電氣控製線路和實用電子線路進行實際操作，快速掌握課程的實用技術與操作技能。具有針對性、實用性、科學性和先進性，該實訓裝置不僅可供學生學習鍛煉，更是勞動鑒定部門、大中專院校、職校、技校初級、中、高級維修電工技能考核的理想教學設備。



二、高性能中級維修電工及技能培訓考核實訓裝置特點

1、電氣控製線路或電子線路實驗元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，可擴展功能或開發新實驗；操作內容的選擇具有典型性、實用性；

2、操作台隻需三相四線的交流電源即可投入使用，占地麵積小，節約用房、減少基建投資；

3、技能培訓用的控製線路和配套的小電機經特殊設計,可模擬工廠各類電機的電力拖動係統,並可滿足維修電工的安裝、調試、故障分析及排除故障等技能訓練要求；

4、設有電壓型漏電保護器和電流型漏電保護器，確保操作者的安全；各電源輸出均有監示及短路保護等功能，各測量儀表均有可靠的保護功能，使用安全可靠；控製屏還設有定時器兼報警記錄儀（服務管理器），為學生實驗技能的考核提供了一個統一的標準。

三、高性能中級維修電工及技能培訓考核實訓裝置技術性能

1.輸入電壓：三相四線製380V±10%50Hz

2.工作環境：環境溫度範圍為-5～＋40℃相對濕度＜85%（25℃）海拔＜4000m

3.裝置容量：＜1.5KVA

4.外形尺寸：157×73×150cm3

四、實驗項目

（一）電氣控製及電機拖動實訓

1.三相異步電動機直接啟動控製

2.三相異步電動機接觸器點動控製線路

3.三相異步電動機接觸器自鎖控製線路

4.三相異步電動機定子串電阻減壓啟動手動控製線路

5.三相異步電動機定子串電阻減壓啟動自動控製線路

6.Y-△啟動自動控製線路

7.用倒順開關的三相異步電動機正反轉控製

8.接觸器聯鎖的正反轉控製線路

9.按鈕聯鎖的三相異步電動機接觸器正反轉控製線路

10.雙重聯鎖的三相異步電動機正反轉控製線路

11.單向減壓啟動及反接製動控製線路

12.能耗製動的控製線路

13.三相異步電動機的順序控製

14.三相異步電動機的多地控製

15.工作台自動往返控製線路

16.三相線繞式異步電動機手動控製線路

17.三相線繞式異步電動機自動起動控製線路

18.C620型車床的接線、故障與維修

19.Z3040搖臂鑽床電氣控製線路

20．電動葫蘆控製線路

21.接觸器控製雙速電動機的控製線路

22.時間繼電器控製雙速電機的控製線路

23.按定子電流原則加入勵磁的起動控製線路

24.簡易同步電動機的能耗製動控製線路

25.直流電機啟動調速

26.並勵直流電動機電樞回路串電阻起動與調速

27.帶有能耗製動的反轉控製線路

28.勵磁反接製動的控製線路

（二）電工、電子技術綜合實訓

1.日光燈接線

2.單相整流裝置電路的組裝

3.並聯型矽穩壓管穩壓電路的組裝

4.串聯型晶體管穩壓電路的組裝

5.JS20單結晶體管時間繼電器

6.JSJ型晶體管時間繼電器7.接近開關

8.微音放大電路的測試

9.智力競賽搶答器

10.依靠漏電流觸發的簡易交流開關電路

11.家用調光台燈電路

（三）PLC、變頻器綜合實訓

（1）PLC基本技能實訓

1.PLC認知實訓（軟硬件結構、係統組成、基本指令練習、接線、編程下載等）

2.典型電動機控製實操實訓（點動、自鎖、正反轉、星三角換接啟動等）

3.PLC仿真實訓

（2）PLC模擬控製應用實訓

4.數碼顯示控製

5.搶答器控製（優先級、數值運算，具有聲效功能）

6.天塔之光控製（閃爍、發射、流水型）

7.音樂噴泉控製（具有聲效功能）

8.十字路口交通燈控製

9.水塔水位控製

10.自動送料裝車係統控製

11.四節傳送帶控製

12.裝配流水線控製

13.多種液體混合裝置控製

14.自控成型機控製

15全自動洗衣機控製（具有聲效功能）

16.電鍍生產線控製

17.自控軋鋼機控製

18.郵件分揀機控製

19.自動售貨機控製

20.機械手控製

21.四層電梯控製（實物）

22.加工中心控製（實物）

（3）PLC實物控製實訓

1.步進電機運動控製

2.直流電機控製3.溫度PID控製（具有聲效功能）

（4）PLC高級技能實訓（設計、安裝、調試及檢修）

1.PLC控製的三相異步電動機正反轉控製

2.PLC控製的三相異步電動機Y/△啟動控製

3.PLC控製的三相異步電動機降壓啟動控製

4.PLC控製的三相異步電動機能耗製動控製

5.C620車床電氣控製線路

6.C6130車床電氣控製線路

7.電動葫蘆電氣控製線路

（5）PLC、變頻器綜合應用技能實訓

1.變頻器功能參數設置與操作

2.變頻器報警與保護功能

3.外部端子點動控製

4.變頻器控製電機正反轉

5.多段速度選擇變頻調速

6.變頻器無級調速

7.基於外部模擬量（電壓/電流）控製方式的變頻調速

8.瞬時停電啟動控製

9.PID變頻調速控製

10.PLC控製變頻器外部端子的電機正反轉

11.PLC控製變頻器外部端子的電機運行時間控製

12.基於PLC數字量控製方式的多段速

13.基於PLC通信方式的變頻器開環調速

14.基於PLC通信方式的速度閉環控製

15.變頻器恒壓供水係統的模擬

五、裝置的配備

(一)DW01電源、儀器控製屏

控製屏為鐵質雙層亞光密紋噴塑結構，鋁質麵板。為實驗提供交流電源、高壓直流電源、低壓直流電源及各種測試儀表等。具體功能如下：

1、主控功能板

(1)三相四線電源輸入，經漏電保護器後，經過總開關,由接觸器通過起、停按鈕進行操作；

(2)設有450V指針式交流電壓表三隻，指示電源輸入的三相電壓；

(3)定時器兼報警記錄儀（服務管理器），平時作為時鍾使用，具有設定實驗時間、定時報警、切斷電源等功能；還可以自動記錄由於接線或操作錯誤所造成的漏電告警、儀表超量程告警總次數,為學生實訓技能的考核提供一個統一的標準。

2、交、直流電源

(1)勵磁電源：直流220V/0.5A，具有短路保護。

(2)電樞電源：直流0～220V/2A連續可調電源一路，具有短路保護。

(3)直流穩壓電源：±12V/0.5A兩路，＋5V/0.5A一路，具有短路軟截止自動恢複保護功能。

(4)交流電源：①、設有變壓器一組，變壓器原邊根據不同的接線可加220V，也可以加380V交流電源，合上開關後，變壓器副邊即可輸出36V、110V、20V、20V、12V、6.3V的交流電壓；②、設有單相調壓器一組，可得到交流0～250V可調電壓；③、控製屏設有單相三極220V電源插座及三相四極380V電源插座。

3、交、直流儀表

(1)交流電壓表：0～500V帶鏡麵交流電壓表一隻，精度1.0級。

(2)交流電壓表：0～5A帶鏡麵交流電流表一隻，精度1.0級，具有超量程報警、指示、切斷總電源等功能。

(3)功率、功率因數表：由微電腦、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話功能控製模式。為了提高測量範圍和測試精度，在硬、軟件上均分八檔區域，自動判斷、自動換檔。功率測量精度1.0級，電壓、電流量程分別為450V、5A，測量功率因數時還能自動判斷負載性質（感性顯示“L”，容性顯示“C”，純電阻不顯示），可儲存15組數據，供隨時查閱。

(4)直流電壓表：直流數字電壓表1隻，測量範圍0～300V，三位半數顯，輸入阻抗為10MΩ，精度0.5級。

(5)直流電流表：直流數字電流表1隻，測量範圍為0～5A，三位半數顯，精度0.5級，具有超量程報警、指示、切斷總電源等功能。

4、整流二極管：IN5408四隻

（二）實驗桌

實驗桌為鐵質雙層亞光密紋噴塑結構，桌麵為防火、防水、而磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖）。

（三）實驗組件

1．DW-01維修電工實訓組件（一）

掛箱上裝有熱繼電器、交流接觸器380V、按鈕指示燈（6.3V），接線端子等。

2.DW-02維修電工實訓組件（二）

掛箱上裝有螺旋式熔斷器、直插式熔斷器、低壓斷路器、時間繼電器、交流接觸器、接線端子等。

3．DW-03維修電工實訓組件（三）

掛箱上裝有螺旋式熔斷器、轉換開關、電磁閥、十字開關、行程開關等。

4．DW-04維修電工實訓組件（五）

掛箱上裝有交流過電流繼電器、直流過電流繼電器、整流器、日光燈管、接線端子排等。

5．DW-05電工技能實訓組件（四）

提供兩組90Ω×2/1.3A磁盤電阻；一組900Ω×2/0.41A磁盤電阻。

6．PLC主機掛箱

配三菱FX1N-40mR主機，集成數字量I/O（24路數字量輸入，16路數字量輸出），RS-422通訊口，SC-09通訊編程電纜及轉接輸入輸出口、開關等。隨機配置仿真教學軟件及工控組態軟件。

7．PLC實訓演示掛箱

序號	編號	控製對象實訓模塊	實訓教學目標
1	SX1	搶答器/音樂噴泉	通過對搶答係統中各組人員搶答時序的監視和控製，掌握條件判斷控製指令的編寫方法；通過對音樂噴泉控製係統中“水流”及音樂的循環控製，掌握循環指令的編寫方法。
2	SX2	裝配流水線/十字路口交通燈	通過對“生產流水線”順序加工過程及十字路口交通燈路況信號控製，掌握順序控製指令的編寫方法。
3	SX3	水塔水位/天塔之光	通過對“水塔水位”和“儲水池水位”變化過程的判斷，了解簡單邏輯控製指令的編寫方法。通過對天塔之光閃亮過程的移位控製，掌握移位寄存器指令的編寫方法。
4	SX4	自動送料裝車/四節傳送帶	通過對傳送帶啟停、傳送狀態的控製和對貨物在自動送料裝車係統中流向、流量的控製，掌握較複雜邏輯控製指令的編寫方法。
5	SX5	多種液體混合裝置	通過對“液體混合裝置”中不同液體比例及液體混合時攪拌時間的控製，掌握條件判斷指令及各種不同類型的定時器指令的編寫方法。
6	SX6	自動售貨機	通過對用戶投幣數目的識別和自動售貨機中各種“貨物”的進出控製，掌握各種計數器指令及比較輸出指令的編寫方法。
7	SX7	自控軋鋼機/郵件分揀機	通過對自控軋鋼機和郵件分揀機材料（“鋼錠“郵件”）來料數量、來料類別識別及對各種執行器（例如“電機”）啟停時序的控製，掌握數值運算指令及中斷指令的編寫方法。
8	SX8	機械手控製/自控成型機	通過對機械手停留“位置”及自控成型機各方向“液缸位置”的控製，掌握一個完整工業應用係統中的較簡單邏輯控製程序的編寫能力。
9	SX9	加工中心	通過對加工中心中各方向“電機”運行方向及“刀庫”進出刀、換刀過程的控製，掌握一個完整工業應用係統中的較複雜邏輯控製的編寫能力。
10	SX10	四層電梯	通過對一個完整的四層電梯模型的綜合控製，初步掌握PLC控製係統的分析、I/O分配、設計I/O接線圖、接線、編程、調試等工作過程的綜合知識。

8．變頻器實訓掛箱

配置三菱FR-S520變頻器，帶有RS485通訊接口及BOP操作麵板。

9．電機導軌及光碼盤測速係統

含光碼盤測速係統（配有進口光電編碼器）一套，不鏽鋼導軌1幅，道軌平整度好，無應力變形，同心度好。

10．工控組態軟件一套：

打開軟件編程環境，任何實訓都可以編輯出形象直觀動感強、數字效果好的組態棒圖，並進行實訓動態跟蹤教學。

11．PLC仿真實訓軟件一套：

（1）通過PLASH虛擬環境實時顯示PLC的運行狀態

（2）可以實現PLC虛擬接線，並對接線進行錯誤檢查

（3）PLC編程訓練、PLC程序編寫測試等功能

（4）實現PLC運行模擬，對錯誤程序進行檢查

12．線繞式異步電動機轉子電阻箱

13．電子線路按裝板

用於電子線路板調試時線路板的固定

14．直流並勵電動機DC220V

15．三相鼠籠電動機AC220V（Y）

16．三相鼠籠電動機AC380V（Y/△）

17．雙速異步電動機AC380V（△/YY）

18．三相線繞式異步電動機AC380V（Y）

19．三相同步電動機交流380V（Y）

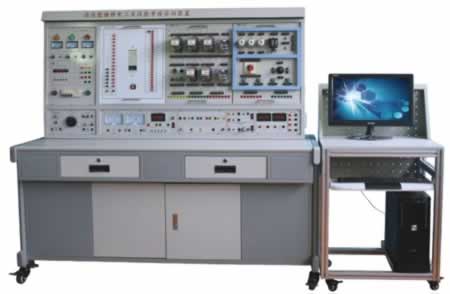

TRYW-01C高性能高級維修電工及技能培訓考核實訓裝置

一、功能簡介

TRYW-01C高性能高級維修電工及技能培訓考核實訓裝置適用於《初級維修電工》、《中級維修電工》和《高級維修電工》教材要求的電氣控製線路，通過裝置配備的PLC可編程控製器和變頻調速器及相應實訓模塊的訓練，快速掌握課程要求的實際應用技術和操作技能，具有針對性、實用性、科學性和先進性，它能滿足中、高級大綱的要求，是各勞動職業技能鑒定部門、大中專院校、技校中、高級維修電工技能考核的理想教學設備。

二、高性能高級維修電工及技能培訓考核實訓裝置特點：

1.電氣控製線路元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，便於擴展功能或開發新實訓，操作內容的選擇具有典型性和實用性；

2.實訓台隻需三相四線的交流電源，即可投入使用；

3.技能培訓用的控製線路和經特殊設計的小電機,可模擬工廠中各類電氣拖動係統,並可滿足維修電工的安裝、調試、故障分析及排除的技術要求；

4.實訓台設有電壓型和電流性漏電保護器，能確保操作者的人生安全；

5.所有元器件都通過導線引到接線端子上，學生接線時隻需在端子上進行接線，有利於保護元器件；

6.通過走線槽進行走線，進行工藝布線訓練。

7.具有定時兼報警記錄儀，為學生實訓技能的考核提供一個統一標準。

三、高性能高級維修電工及技能培訓考核實訓裝置技術性能：

1.輸入電壓：三相四線（或三相五線）～380V±10%50Hz

2.工作環境：溫度-10～＋40℃相對濕度＜85%（25℃）海拔＜4000m

3.裝置容量：＜1.5KVA

4.重量：100Kg

5.實訓台尺寸：1305×805×1630mm3

6.漏電保護動作電流：≤30mA；漏電保護動作時間：≤0.1s。

四、裝置的基本配置及功能

（一）DW02電源控製箱

主控屏為鐵質雙層亞光密紋噴塑結構，鋁質麵板。

（二）主控功能板配備資源

1.三相四線電源輸入，經漏電保護器後，經過總開關，通過起、停按鈕控製接觸器通斷，並設有急停控製按鈕；

2.控製屏上有450V指針式交流電壓表1隻，通過波段開關切換可以觀測三相電網電壓；

3.定時器兼報警記錄儀（服務管理器），平時作為時鍾使用，具有設定時間、定時報警、切斷電源等功能；還可以自動記錄由於接線或操作錯誤所造成的漏電告警、電源短路的總次數，為學生實訓技能的考核提供一個統一的標準；

4.智能型多功能交流電路測量電表：八位LED顯示，可同時測量工作電路中電流I、電壓V、功率KW、電能KWh、工作時間T。精度1.0級。

5.交流低壓電源：設有變壓器一隻，原邊220V、副邊26V和6.3V的交流電壓，6.3V用於信號指示燈電源，26V用於能耗製動中整流電路的交流電源；

6.4隻5408二極管，用於能耗製動的整流電路；

7.三隻75Ω/75W電阻用於電動機降壓啟動、一隻10Ω/25W用於異步電動機的能耗製動。

（三）實訓桌

實訓桌為鐵質雙層亞光密紋噴塑結構，桌麵為防火、防水、耐磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖），並帶有櫃子，分別可放置掛件和實訓物品。

五、實訓項目

1.三相異步電動機直接啟動控製電路

2.三相異步電動機點動控製電路

3.三相異步電動機自鎖控製電路

4.三相異步電動機按鈕聯鎖正反轉控製電路

5.三相異步電動機接觸器聯鎖正反轉控製電路

6.三相異步電動機雙重聯鎖正反轉控製電路

7.三相異步電動機工作台自動往返控製電路

8.兩台三相異步電動機順序啟動、順序停轉控製電路

9.三相異步電動機的兩地控製電路

10.接觸器控製的Y-△控製

11.時間繼電器控製的Y-△控製

12.三相異步電動機單向啟動反接製動控製電路

13.三相異步電動機無變壓器半波整流單向啟動能耗製動控製電路

14.三相異步電動機有變壓器全波整流單向啟動能耗製動控製電路

15.三相異步電動機正反轉啟動能耗製動控製電路

16.單相鼠籠電動機電容啟動控製電路

17.雙速交流異步電動機手動變速控製電路

18.雙速交流異步電動機自動變速控製電路

19.斷電延時直流能耗製動的Y-△啟動控製電路

20.通電延時帶直流能耗製動的Y-△啟動控製電路

21.三相異步電動機雙重聯鎖正反轉能耗製動控製線路

22.三相異步電動機雙重聯鎖正反轉啟動反接製動控製線路

23.C620型車床電氣控製線路

24.電動葫蘆電氣控製

25.Y3150滾齒機控製電路

26.可編程控製器的基本指令操作

27.LED數碼顯示控製

28.天塔之光控製的模擬

29.十字路口交通燈的模擬

30.機械手動作的模擬

31.四節傳送帶的模擬

32.裝配流水線控製的模擬

33.五相步進電機控製的模擬

34.水塔水位模擬控製模擬

35.液體混合裝置模擬控製的模擬

36.郵件分揀機模擬控製的模擬

37.軋鋼機模擬控製的模擬

38.自動成型機模擬控製

39.自動送料裝車控製的模擬

40.全自動洗衣機控製的模擬

41.電鍍生產線控製的模擬

42.PLC控製的三相異步電動機正反轉控製

43.PLC控製的三相異步電動機Y-△啟動控製

44.PLC控製的三相異步電動機降壓啟動控製

45.PLC控製的三相異步電動機能耗製動控製

46.變頻器功能參數設置與操作

47.變頻器報警與保護功能

48.多段速度選擇變頻調速

49.外部端子點動控製

50.控製電機正反轉運動控製

51.控製電機運行時間操作

52.瞬間停電變頻器參數設定

53.外部電壓變頻調速

54.外部電流變頻調速

55.三相異步電動機的變頻開環調速

56.PLC控製變頻器調速

六、實訓組件配置

序號	掛箱編號	實訓模塊名稱	數量	備注
1	DW-06	維修電工實訓考核組件（一）	1件	提供電容器2隻、交流電磁閥1隻、交流接觸器1隻、熱繼電器3隻
2	DW-07	維修電工實訓考核組件（二）	1件	提供空氣開關1隻、3P熔斷器2隻、交流接觸器3隻
3	DW-08	維修電工實訓考核組件（三）	1件	提供通電延時時間繼電器2隻、斷電延時時間繼電器1隻、行程開關4隻、各種顏色的按鈕6隻
4	DW-09	維修電工實訓考核組件（四）	1件	提供交流接觸器4隻
5	DW-PLC	PLC可編程控製器實訓組件	1件	提供三菱FX1N-24MR-001型主機
6		PLC實訓模塊	1套（16件）	熟悉PLC指令的用法及編程方法
7	DW-BPQ	變頻器實訓組件	1件	提供三菱FR-S520SE-0.4KW變頻器，可與PLC進行通訊實訓
8		SC-09編程電纜	1根	用於PLC主機與PC機通訊
9		編程軟件	1套	提供三菱SWOPC-FXGP/WIN-C編程軟件
10		網孔實操板	1塊	通過搭配元器件，學生可自行在網孔板上固定、安裝、布局、走線和調試，能培養學生的動手能力和操作技能。該網孔板還可作為實訓項目的擴展模塊。
11		單相電容起動電動機	1台	交流220V
12		三相鼠籠異步電動機	1台	交流380V/△
13		三相鼠籠異步電動機	1台	交流380V/Y（帶速度繼電器）
14		三相雙速異步電動機	1台	交流380V/△/YY

PLC實訓模塊（整套）

序號	模塊編號	實訓模塊名稱	序號	模塊編號	實訓模塊名稱
1	PLC-M	基本指令練習（三菱主機）	9	PLC-008	水塔水位
2	PLC-001	LED數碼顯示	10	PLC-009	液體混合裝置
3	PLC-002	天塔之光	11	PLC-010	郵件分揀機
4	PLC-003	十字路口交通燈	12	PLC-011	軋鋼機
5	PLC-004	機械手	13	PLC-012	自控成型機
6	PLC-005	四節傳送帶	14	PLC-013	自動送料裝車
7	PLC-006	裝配流水線	15	PLC-014	全自動洗衣機
8	PLC-007	五相步進電機	16	PLC-015	電鍍生產線

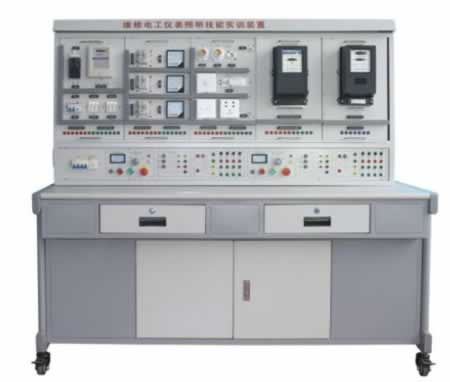

TRYW-01D維修電工儀表照明實訓考核裝置

功能簡介：

TRYW-01D維修電工儀表照明實訓考核裝置集理論、實際操作和考核鑒定為一體的多功能設備。它不僅能作為電工儀表和照明電路的操作實訓台，而且也可用於勞動職業技能鑒定部門、大中專院校、職校、技校完成初級、中級、高級維修電工技能考核的理想實訓設備。



一、維修電工儀表照明實訓考核裝置裝置特點：

1.電氣控製線路元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，便於擴展功能或開發新實訓，操作內容的選擇具有典型性和實用性；

2.操作台隻需三相四線的交流電源，即可投入使用；

3.裝置設有電壓型和電流性漏電保護器，能確保操作者的人身安全；

4.所有元器件都通過導線引到接線端子上，學生接線時隻需在端子上進行，有利於保護元器件；

5.通過走線槽進行走線，進行工藝布線訓練。實訓電路與裝置電源的連接通過安全插座和高可靠護套結構手槍插接線，安全快捷。

6.裝置的設計為雙組型，控製屏左右兩邊電源獨立且互不幹擾，可供兩個學生同進完成實訓操作。

二、維修電工儀表照明實訓考核裝置技術性能：

1.輸入電壓：三相四線（或三相五線）～380V±10%50Hz

2.工作環境：溫度-10～＋40℃相對濕度＜85%（25℃）海拔＜4000m

3.裝置容量：＜1.5KVA

4.重量：100Kg

5.外形尺寸：1605×805×1630mm3

6.漏電保護動作電流：≤30mA；漏電保護動作時間：≤0.1s。

三、維修電工儀表照明實訓考核裝置的基本配置及功能

實訓台設有兩組電源，通過啟、停按鈕控製電源的輸出，並設有急停按鈕。電源輸出設有短路保護。

1.交流電源：實訓台提供線電壓380V和相電壓220V兩種電源，還設有多個單、三相電源插座；

2.整流二極管：提供整流二極管1N5408四個，用於能耗製動電路。

3.各種規格的電阻

提供75Ω/75W功率電阻三個，用於降壓啟動電路。

提供10Ω/25W功率電阻一個，用於能耗製動電路。

4.智能型多功能交流電路測量電表：八位LED顯示，可同時測量工作電路中電流I、電壓V、功率KW、電能KWh、工作時間T，精度1.0級。

5.實訓桌：實訓桌為鐵質雙層亞光密紋噴塑結構，桌麵為防火、防水、耐磨高密度板、結構堅固，造型美觀大方，桌子左右各設有兩個抽屜。

四、維修電工實訓設備組件配置

序號	掛箱編號	實訓模塊名稱	數量	備注
1	DW-10	儀表照明實訓考核組件（一）	1件	提供二極漏電保護器1隻、3P熔斷器2隻、閘刀開關1保、單相電度表1隻
2	DW-11	儀表照明實訓考核組件（二）	1件	提供螺口燈座2隻、開關盒3隻、鎮流器1隻、啟輝器1隻、日光燈1隻
3	DW-12	儀表照明實訓考核組件（三）	1件	提供交流電流表3隻、電流互感器3隻
4	DW-13	儀表照明實訓考核組件（四）	1件	提供交流電壓表1隻、三相功率因數表1隻、電壓指示切換開關1隻
5	DW-14	儀表照明實訓考核組件（五）	1件	提供三相三線有功電度表1隻
6	DW-15	儀表照明實訓考核組件（六）	1件	提供三相四線有功電度表1隻
7	DW-16	儀表照明實訓考核組件（七）	1件	提供三相四線無功電度表1隻

五、維修電工儀表照明實訓考核裝置實訓項目

1.插座和一個開關控製一盞燈（白熾燈、熒光燈+二極漏電開關）

2.兩個雙聯開關控製一盞燈（白熾燈、熒光燈+二極漏電開關）

3.三個開關控製一盞燈（白熾燈、熒光燈+二極漏電開關）

4.日光燈線路的接線

5.聲控開關控製白熾燈電路的接線

6.觸摸延時開關控製白熾燈電路的接線維修電工儀表照明實訓考核裝置

7.人體感應開關控製白熾燈電路的接線

8.單相電度表直接接線電路

9.單相電度表經電流互感器的接線電路

10.電壓表、電流表接線電路

11.萬能轉換開關的電壓表測量三相電壓接線

12.一隻電流互感器用於單相回路的控製電路接線

13.三隻電流互感器接成星形接線電路

14.三隻電流互感器接成三角形接線電路

15.三相功率因數表的測量電路

16.三相三線有功電度表的接線電路

17.三相三線有功電度表經電流互感器的接線電路

18.三相四線有功電度表的接線電路

19.三相四線無功電度表經電流互感器的接線電路

20.三相四線無功電度表的接線電路

21.三相四線無功電度表經電流互感器的接線電路

TRYW-01E維修電工電氣控製技能實訓考核裝置

一、功能簡介

TRYW-01E維修電工電氣控製技能實訓考核裝置是根據勞動和社會保障部頒發的維修電工初、中級技能考核內容所列出的電氣控製線路而研發的實訓裝置，通過本實訓台的實訓操作，能快速掌握該課程的實際應用技術與操作技能，該實訓台不僅可供學生進行技能實訓，也是大中專院校、技校、職校及勞動職業技能鑒定部門初級、中級維修電工技能考核的理想教學設備。

二、維修電工電氣控製技能實訓考核裝置特點

1.電氣控製線路元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，便於擴展功能或開發新實訓；操作內容的選擇具有典型性、實用性、科學性。

2.實訓台隻需三相四線的交流電源，即可投入使用；

3.技能培訓用的控製線路和經特殊設計的小電機，可模擬工廠中各類的電氣拖動係統，能滿足維修電工的安裝、調試、故障分析及排除故障等技能訓練的要求；

4.繼電接觸控製線路實訓所有的元器件都通過導線引到接線端子上，學生接線時隻需在端子上進行接線，有利於保護元器件；實訓時通過線槽走線，進行工藝布線訓練；

5.接觸器和熱繼電器等電氣元件均采用國內外知名品牌，保證設備的品質、性能；

6.設有電壓型漏電保護器和電流型漏電保護器，確保操作者的安全；各電源輸出均有監示及短路保護等功能，當實訓時發生誤操作或因接線錯誤而造成短路時，裝置能自動保護，避免燒毀保險絲和損壞電器，保障實訓順利進行；

7.控製屏還設有定時器兼報警記錄儀（服務管理器），為學生實驗技能的考核提供了一個統一的標準；

8.實訓電路與裝置電源的連接通過安全插座和高可靠護套結構手槍插接線，安全快捷；

9.裝置上設有三相電源輸出短路軟截止保護功能，防止了學生實訓時由於接線錯誤或誤操作而發生短路損壞元器件，同時能保障實訓順利進行並節約了實訓的成本。

三、維修電工電氣控製技能實訓考核裝置技術性能：

1.輸入電壓：三相五線製380V±10%  50Hz

2.工作環境：環境溫度範圍-10～＋40℃  相對濕度＜85%（25℃）海拔＜4000m

3.裝置容量：＜1.5KVA

4.外形尺寸：1305×805×  1630mm3

四、維修電工電氣控製技能實訓考核裝置配備

（一）DW02電源控製屏

控製屏為鐵質雙層亞光密紋噴塑結構，鋁質麵板。

主控功能板配備資源：

1.三相四線電源輸入，經漏電保護器，總開關後,通過起、停按鈕控製接觸器通斷，並設有急停控製按鈕；

2.控製屏上有450V指針式交流電壓表1隻，通過波段開關切換可以觀測三個電網電壓；

3.定時器兼報警記錄儀（服務管理器），平時作為時鍾使用，具有設定實驗時間、定時報警、切斷電源等功能；還可以自動記錄由於接線或操作錯誤所造成的漏電告警、電源短路的總次數, 為學生實訓技能的考核提供一個統一的標準；

4.智能型多功能交流電路測量電表：八位LED顯示，可同時測量工作電路中電流I、電壓V、功率KW、電能KWh、工作時間T。精度1.0級。

5.交流低壓電源：設有變壓器一隻，原邊220V、副邊26V和6.3V的交流電壓，6.3V用於信號指示燈電源，26V用於能耗製動中整流電路的交流電源；

6.4隻5408二極管，用於能耗製動的整流電路；

7.三隻75Ω/75W電阻用於電動機降壓啟動、一隻10Ω/25W用於異步電動機的能耗製動。

（二）實訓桌

實訓桌為鐵質雙層亞光密紋噴塑結構，桌麵為防火、防水、耐磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖），並帶有櫃子，分別可用於放置掛件和實訓物品。

五、維修電工電氣控製技能實訓考核裝置實訓項目

1.單相啟動停止控製電路

2.異步電動機點動控製電路

3.異步電動機兩地控製電路

4.異步電動機聯鎖正反轉控製電路

5.雙重聯鎖控製電路

6.自動順序控製電路

7.手動順序啟動

8.異步電動機星、三角控製電路

9.異步電動機能耗製動控製電路

10.按鈕聯鎖的三相異步電動機正反轉控製線路

11.接觸器聯鎖的三相異步電動機正反轉控製線路

12.雙重聯鎖的三相異步電動機正反轉控製線路

13.單向減壓啟動及反接製動控製線路

14.異步電動機反接製動控製電路

15.自動往返控製線路

16.正反轉點動、啟動控製電路

17.帶有點動的自動往返控製電路

18.異步電動機自鎖控製電路

19.異步電動機單相點動、啟動控製電路

20.三相異步電動機定子串電阻減壓啟動手動控製線路

21.三相異步電動機定子串電阻減壓啟動自動控製線路

22.接觸器控製雙速電動機的控製線路

23.時間繼電器控製雙速電機的控製線路

24.C620-1型車床控製電路

25.電動葫蘆控製電路

26.Y3150型滾齒機控製電路

27.電動葫蘆電路

28.Z3040搖臂鑽床電路

29.CA6140車床電路

六、實訓組件掛箱

掛箱上已安裝有熔斷器、鈕子開關、交流接觸器、時間繼電器、直流接觸器、按鈕開關、信號指示燈、熱繼電器等，所有器件均采用國內外知名品牌。各種實訓元器件的接線都在接線端子排上進行接線，避免了因長期在器件本身進行螺絲拆裝而導致元器件的損耗，通過走線槽走線，進行工藝布線訓練。實訓電路與裝置電源的連接通過安全插座和高可靠護套結構手槍插連接線，安全快捷。

1．DW-01維修電工實訓組件（一）

掛板上裝有熱繼電器、交流接觸器（380V）、按鈕指示燈（6.3V），接線端子等。

2．DW-02維修電工實訓組件（二）

掛板上裝有螺旋式熔斷器、直插式熔斷器、低壓斷路器、時間繼電器、交流接觸器、接線端子等。

3．DW-03維修電工實訓組件（三）

掛板上裝有螺旋式熔斷器、轉換開關、電磁閥、十字開關、行程開關等。

4.三相鼠籠式電動機380V/Y

5.三相鼠籠式電動機380V/Y（帶速度繼電器）

6.雙速異步電動機380V/YY/△

7.三相鼠籠式電動機380V/△
