儀表照明電路綜合技能實訓考核裝置

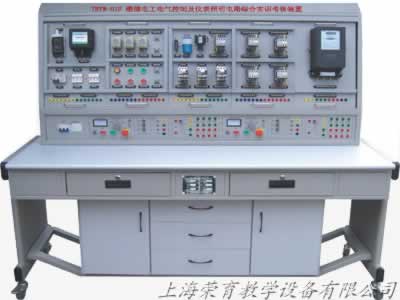

TRYW-01F 維修電工電氣控製及儀表照明電路綜合實訓考核裝置


一、維修電工電氣控製及儀表照明電路綜合實訓考核裝置功能簡介：

TRYW-01F 維修電工電氣控製及儀表照明電路綜合實訓考核裝置是根據勞動和社會保障部頒發的維修電工初、中級技能考核內容所列出的實訓線路而研發的實訓裝置，通過本實訓裝置的實訓操作，快速掌握該課程的實際應用技術與操作技能，該實訓裝置不僅可供學生進行技能實訓，也是大中專院校、技校、職校及勞動職業技能鑒定部門初級、中級維修電工技能考核的理想設備。

二、維修電工電氣控製及儀表照明電路綜合實訓考核裝置特點：

1.電氣控製線路元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，便於擴展功能或開發新實訓；操作內容的選擇具有典型性、實用性、科學性。

2.實訓台隻需三相四線的交流電源，即可投入使維修電工,儀表照明實訓考核裝置用；

3.技能培訓用的控製線路和經特殊設計的小電機，可模擬工廠中各類的電氣拖動係統，能滿足維修電工的安裝、調試、故障分析及排除故障等技能訓練的要求；

4.繼電接觸控製線路實訓所有的元器件都通過導線引到接線端子上，學生接線時隻需在端子上進行接線，有利於保護元器件；實訓時通過線槽走線，進行工藝布線訓練；

5.接觸器和熱繼電器等電氣元件均采用國內外知名品牌，保證設備的品質、性能；

6.設有電壓型漏電保護器和電流型漏電保護器，確保操作者的安全；各電源輸出均有監示及短路保護等功能，當實訓時發生誤操作或因接線錯誤而造成短路時，裝置能自動保護，避免燒毀保險絲和損壞電器，保障實訓順利進行；

7.控製屏還設有定時器兼報警記錄儀（服務管理器），為學生實驗技能的考核提供了一個統一的標準；

8.實訓電路與裝置電源的連接通過安全插座和高可靠護套結構手槍插接線，安全快捷；

9.實訓裝置上設有三相電源輸出短路軟截止保護功能，防止了學生實訓時由於接線錯誤或誤操作而發生短路損壞元器件，同時能保障實訓順利進行並節約了實訓的成本。

三、維修電工電氣控製及儀表照明電路綜合實訓考核裝置技術性能：

1.輸入電壓：三相四線製380V±10%50Hz

2.工作環境：環境溫度範圍-5～＋40℃相對濕度＜85%（25℃）海拔＜4000m

3.裝置容量：＜1.5KVA

4.實訓台外形尺寸：1305×805×1630mm3

四、維修電工電氣控製及儀表照明電路綜合實訓考核裝置配備

（一）DW02電源控製屏

控製屏為鐵質雙層亞光密紋噴塑結構，鋁質麵板。

主控功能板配備資源：

1.三相四線電源輸入，經漏電保護器，總開關後，通過起、停按鈕控製接觸器通斷，並設有急停控製按鈕；

2.控製屏上有450V指針式交流電壓表1隻，通過波段開關切換可以觀測三個電網電壓；

3.定時器兼報警記錄儀（服務管理器），平時作為時鍾使用，具有設定實驗時間、定時報警、切斷電源等功能；還可以自動記錄由於接線或操作錯誤所造成的漏電告警、電源短路的總次數,為學生實訓技能的考核提供一個統一的標準；

4.智能型多功能交流電路測量電表：八位LED顯示，可同時測量工作電路中電流I、電壓V、功率KW、電能KWh、工作時間T。精度1.0級。

5.交流低壓電源：設有變壓器一隻，原邊220V、副邊26V和6.3V的交流電壓，6.3V用於信號指示燈電源，26V用於能耗製動中整流電路的交流電源；

6.4隻5408二極管，用於能耗製動的整流電路；

7.三隻75Ω/75W電阻用於電動機降壓啟動、一隻10Ω/25W用於異步電動機的能耗製動。

（二）實訓台

實訓台為鐵質雙層亞光密紋噴塑結構，桌麵為防火、防水、耐磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖），並帶有櫃子，分別可用於放置掛件和實訓物品。

五、維修電工電氣控製及儀表照明電路綜合實訓考核裝置實訓項目

1.單相啟動停止控製電路

2.異步電動機點動控製電路

3.異步電動機兩地控製電路

4.異步電動機聯鎖正反轉控製電路

5.雙重聯鎖控製電路

6.自動順序控製電路

7.手動順序啟動

8.異步電動機星、三角控製電路

9.異步電動機能耗製動控製電路

10.按鈕聯鎖的三相異步電動機正反轉控製線路

11.接觸器聯鎖的三相異步電動機正反轉控製線路

12.雙重聯鎖的三相異步電動機正反轉控製線路

13.單向減壓啟動及反接製動控製線路

14.異步電動機反接製動控製電路

15.自動往返控製線路

16.正反轉點動、啟動控製電路

17.帶有點動的自動往返控製電路

18.異步電動機自鎖控製電路

19.異步電動機單相點動、啟動控製電路

20.三相異步電動機定子串電阻減壓啟動手動控製線路

21.三相異步電動機定子串電阻減壓啟動自動控製線路

22.接觸器控製雙速電動機的控製線路

23.時間繼電器控製雙速電機的控製線路

24.C620-1型車床控製電路

25.電動葫蘆控製電路

26.Y3150型滾齒機控製電路

27.電動葫蘆電路

28.Z3040搖臂鑽床電路

29.CA6140車床電路

30.並勵直流電機的起動

31.並勵直流電機的調速

32.並勵直流電機的正反轉

33.並勵直流電機的製動

34.插座和一個開關控製一盞燈（白熾燈、熒光燈+二極漏電開關）

35.兩個雙聯開關控製一盞燈（白熾燈、熒光燈+二極漏電開關）

36.三個開關控製一盞燈（白熾燈、熒光燈+二極漏電開關）

37.日光燈線路的接線

38.聲控開關控製白熾燈電路的接線

39.觸摸延時開關控製白熾燈電路的接線

40.人體感應開關控製白熾燈電路的接線

41.單相電度表直接接線電路

42.單相電度表經電流互感器的接線電路

43.電壓表、電流表接線電路

44.萬能轉換開關的電壓表測量三相電壓接線

45.一隻電流互感器用於單相回路的控製電路接線

46.三隻電流互感器接成星形接線電路

47.三隻電流互感器接成三角形接線電路

48.三相功率因數表的測量電路

49.三相三線有功電度表的接線電路

50.三相三線有功電度表經電流互感器的接線電路

51.三相四線有功電度表的接線電路

52.三相四線無功電度表經電流互感器的接線電路

53.三相四線無功電度表的接線電路

54.三相四線無功電度表經電流互感器的接線電路

六、實訓組件掛箱配置

掛箱上已安裝有熔斷器、鈕子開關、交流接觸器、時間繼電器、直流接觸器、按鈕開關、信號指示燈、熱繼電器、儀表等，所有器件均采用國內外知名品牌。各種實訓元器件的接線都在接線端子排上進行接線，避免了因長期在器件本身進行螺絲拆裝而導致元器件的損耗，通過走線槽走線，進行工藝布線訓練。實訓電路與裝置電源的連接通過安全插座和高可靠護套結構手槍插連接線，安全快捷。

序號	掛箱編號	實訓模塊名稱	數量	備注
1	DW-01	維修電工實訓組件（一）	1件	掛板上裝有熱繼電器、交流接觸器（380V）、按鈕指示燈（6.3V），接線端子等
2	DW-02	維修電工實訓組件（二）	1件	掛板上裝有螺旋式熔斷器、直插式熔斷器、低壓斷路器、時間繼電器、交流接觸器、接線端子等
3	DW-03	維修電工實訓組件（三）	1件	掛板上裝有螺旋式熔斷器、轉換開關、電磁閥、十字開關、行程開關等
4	DW-17	電工實訓考核組件（六）	1件	提供直流電機工作電源、控製環節及Ia、If指示
5	DW-10	儀表照明實訓考核組件（一）	1件	提供二極漏電保護器1隻、3P熔斷器2隻、閘刀開關1保、單相電度表1隻
6	DW-11	儀表照明實訓考核組件（二）	1件	提供螺口燈座2隻、開關盒3隻、鎮流器1隻、啟輝器1隻、日光燈1隻
7	DW-12	儀表照明實訓考核組件（三）	1件	提供交流電流表3隻、電流互感器3隻
8	DW-13	儀表照明實訓考核組件（四）	1件	提供交流電壓表1隻、三相功率因數表1隻、電壓指示切換開關1隻
9	DW-14	儀表照明實訓考核組件（五）	1件	提供三相三線有功電度表1隻
10	DW-15	儀表照明實訓考核組件（六）	1件	提供三相四線有功電度表1隻
11	DW-16	儀表照明實訓考核組件（七）	1件	提供三相四線無功電度表1隻
12		三相鼠籠式電動機380V/Y	1台
13		三相鼠籠式電動機380V/Y	1台	帶速度繼電器
14		雙速異步電動機380V/YY/△	1台
15		三相鼠籠式電動機380V/△	1台
16		並勵直流電動機220V/200W	1台

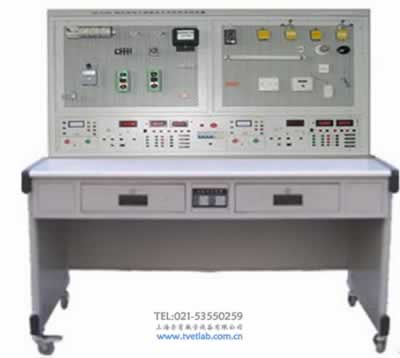

TRY-08A 網孔型初級維修電工實訓考核裝置

一、網孔型初級維修電工實訓考核裝置功能簡介：

TRY-08A 網孔型初級維修電工實訓考核裝置主要由實訓台、網孔板、實訓元器件（也可自購）組成。學生根據實訓線路進行元器件的合理布局，安裝、接線全部由學生自行完成，接近工業現場。能完成機床電路，電機控製電路，照明配電的模擬操作、安裝調試的綜合實訓，訓練學生動手能力和實操技能。實訓項目可自行確定，根據所選的項目選擇相應的元器件。

二、TRY-08A 網孔型初級維修電工實訓考核裝置特點：

1、電氣控製線路元器件都裝在網孔板上，操作方便、更換便捷、易擴展功能或開發新的實訓項目（增購元器件即可增加相應實訓項目）

2、實訓台隻需三相四線的交流電源即可投入使用，占地麵積小、節約實訓用房、減少基建投資、經濟效益顯著。

3、實訓台配備兩組相互獨立的電源，互不幹擾，即可以兩個學生同時進行實訓。

4、設有電壓型漏電保護器和電流型漏電保護器，能確保操作者安全，電源輸出均有監視及短路保護等功能，使用安全可靠。

三、TRY-08A 網孔型初級維修電工實訓考核裝置技術性能：

1、輸入電源：三相四線製～380V±10%  50Hz

2、溫度：-5℃～+40℃，相對濕度＜85%（25℃）

3、裝置容量：＜1.5KVA

4、外形尺寸：1600mm×750mm×1690mm

四、TRY-08A 網孔型初級維修電工實訓考核裝置配置:

1、公共部分：設有電壓型漏電和電流型漏電保護，外部電源輸入有指示燈指示，設有急停按鈕，遇緊急情況按下按鈕切斷實訓台總電源。

2、每組提供線電壓380V或相電壓220V兩種電源，單相電源插座、線電壓輸入指示表。

3、每組提供3V、6V、9V、12V、18V、24V、36V低壓交流電源。

4、每組提供一路恒流穩壓電源，電壓0-30V，最大電流3A，內置式繼電器自動換檔，多圈電位器連續調節，有數字表指示電流電壓值。

5、實訓台為鐵質雙層亞光密紋噴塑結構，台麵為防火、防水、耐磨高密度板，結構堅固，造型美觀大方，桌子左右有抽屜，下部有元件儲存櫃。

五、TRY-08A 網孔型初級維修電工實訓考核裝置參考實訓項目

1．電工布線工藝實訓

2．兩個開關控製一盞燈線路訓練

3．聲控開關控製白熾電路訓練

4．二地控製一盞燈電路訓練

5．三地控製一盞燈電路訓練

6．日光燈線路接線訓練

7．單相電度表直接安裝接線

8．單相電度表經電流互感器安裝接線

9．室內照明電路安裝訓練

10．配電板安裝訓練

11．交流負載電功率的測量

12．三相異步電動機直接啟動控製

13．三相異步電動機接觸器點動控製線路

14．三相異步電動機接觸器自鎖控製線路

15．三相異步電動機Y/△自動控製線路

16．用倒順開關控製三相異步電動機正反轉線路

17．接觸器聯鎖的正反轉控製線路

18．按鈕聯鎖的三相異步電動機正反轉控製線路

19．雙重聯鎖的三相異步電動機正反轉控製線路

20．三相異步電動機多地控製

21．工作台自動往返控製線路

22．三相異步電動機串電阻降壓啟動控製線路

23．三相異步電動機能耗製動控製線路

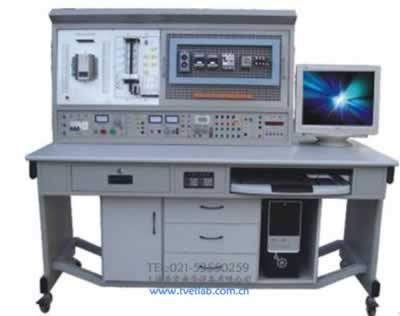

TRY-08B 網孔型中級維修電工實訓考核裝置

一、網孔型中級維修電工實訓考核裝置功能簡介：

TRY-08B 網孔型中級維修電工實訓考核裝置主要由實訓台、網孔板、實訓元器件（也可自購）組成。學生根據實訓線路進行元器件的合理布局，安裝、接線全部由學生自行完成，接近工業現場，能完成電工基礎電路，電機控製線路，照明配電的模擬操作，PLC可編程綜合應用線路，電子技術應用電路的綜合實訓，通過一係列項目實訓培養學生動手能力和實操技能。實訓項目可自行確定，根據所選的項目選擇相應的元器件。網孔型中級維修電工實訓考核裝置也可作為電工考工的考核教學設備。

二、網孔型中級維修電工實訓考核裝置特點:

1、實訓采用網孔板與掛箱相結合的方式，實訓操作方便、更換便捷、易擴展功能或開發新的實訓項目，動手能力強，接近工業現場。

2、綜合性強：能完成電工、電力拖動、電氣控製、PLC綜合控製、電子技術多門學科的技能訓練。

3、實訓台隻需三相四線的交流電源即可投入使用，占地麵積小、節約實訓用房、減少基建投資、經濟效益顯著。

4、設有電壓型漏電保護器和電流型漏電保護器，能確保操作者安全，電源輸出均有監視及短路保護功能。

5、380V交流輸出處設有單片機全程控製的一套過流保護裝置，相間、線間直接短路或過載電流超過設定值係統即切斷總電源，確保設備的安全。

6、實訓管理器：平時作為時鍾作用，具有設定實訓時間、定時報警、切斷電源等功能，還可以自動記錄由於接線或操作錯誤所造成的漏電告警總次數，為學生實訓考核提供一個統一標準。

三、網孔型中級維修電工實訓考核裝置技術性能:

1、輸入電源：三相四線製～380V±10%50Hz

2、溫度：-5℃～+40℃，相對濕度＜85%

3、裝置容量：＜1.5KVA

4、外形尺寸：1600mm×750mm×1560mm

四、網孔型中級維修電工實訓考核裝置基本配置及功能：

（一）實訓屏

實訓屏為鐵質雙層亞光密紋噴塑結構，鋁合金麵板，為實訓掛箱提供交流電源、直流穩壓電源、恒流源、實訓器件等，具體功能如下：

1、控製及交流電源部分

（1）提供三相固定380V交流電源，相間、線間及直接短路或過載由單片機全程自動監控自動保護。電流型電壓型漏電開關開啟後由啟動和停止按鈕控製實訓台工作電源。具有告警和複位功能。

（2）提供～220V插座2隻，為外部儀器提供工作電源。

2、直流電源部分

（1）提供0-30V連續可調，直流輸出2A穩壓電源，內置式繼電器自動換檔，多圈電位器連續調節，使用方便。有數字電流電壓表指示。

（2）低壓直流穩壓電源：+5V，±12V、+24V，具有短路保護功能。

（3）恒流源：一路0-500mA連續可調恒流源，分2mA、20mA、500mA三檔，配有數字式直流毫安表指示輸出電流，具有輸出開路、短路保護功能。

3、交流低壓變壓器：380V+220V/6.3+26V+110V

4、4隻5408二極管，用於能耗製動

5、三隻75Ω/75W電阻用於電動機降壓啟動，一隻10Ω/25W電阻用於電動機能耗製動。

6、實驗管理器：用於設定實驗時間、定時報警、記錄故障次數，平時可作為時鍾使用。

（二）實訓掛箱

1、PLC主機掛箱

配三菱FX1N-40mR主機，集成數字量I/O（24路數字量輸入，16路數字量輸出），RS-422通訊口，SC-09通訊編程電纜及轉接輸入輸出口、開關等。隨機配置仿真教學軟件及工控組態軟件。

（1）PLC仿真實訓軟件一套

a．通過PLASH虛擬環境實時顯示PLC的運行狀態

b．可以實現PLC虛擬接線，並對接線進行錯誤檢查

c．PLC編程訓練、PLC程序編寫測試等功能

d．實現PLC運行模擬，對錯誤程序進行檢查

（2）工控組態軟件一套

打開軟件編程環境，任何實訓都可以編輯出形象直觀動感強、教學效果好的組態棒圖，並進行實訓動態跟蹤教學。

2、PLC實訓演示掛箱

序號	編號	控製對象實訓模塊	實訓教學目標
1	SX1	搶答器/音樂噴泉	通過對搶答係統中各組人員搶答時序的監視和控製，掌握條件判斷控製指令的編寫方法；通過對音樂噴泉控製係統中“水流”及音樂的循環控製，掌握循環指令的編寫方法。
2	SX2	裝配流水線/十字路口交通燈	通過對“生產流水線”順序加工過程及十字路口交通燈路況信號控製，掌握順序控製指令的編寫方法。
3	SX3	水塔水位/天塔之光	通過對“水塔水位”和“儲水池水位”變化過程的判斷，了解簡單邏輯控製指令的編寫方法。通過對天塔之光閃亮過程的移位控製，掌握移位寄存器指令的編寫方法。
4	SX4	自動送料裝車/四節傳送帶	通過對傳送帶啟停、傳送狀態的控製和對貨物在自動送料裝車係統中流向、流量的控製，掌握較複雜邏輯控製指令的編寫方法。
5	SX5	多種液體混合裝置	通過對“液體混合裝置”中不同液體比例及液體混合時攪拌時間的控製，掌握條件判斷指令及各種不同類型的定時器指令的編寫方法。
6	SX6	自動售貨機	通過對用戶投幣數目的識別和自動售貨機中各種“貨物”的進出控製，掌握各種計數器指令及比較輸出指令的編寫方法。
7	SX7	自控軋鋼機/郵件分揀機	通過對自控軋鋼機和郵件分揀機材料（“鋼錠“郵件”）來料數量、來料類別識別及對各種執行器（例如“電機”）啟停時序的控製，掌握數值運算指令及中斷指令的編寫方法。
8	SX8	機械手控製/自控成型機	通過對機械手停留“位置”及自控成型機各方向“液缸位置”的控製，掌握一個完整工業應用係統中的較簡單邏輯控製程序的編寫能力。
9	SX9	加工中心	通過對加工中心中各方向“電機”運行方向及“刀庫”進出刀、換刀過程的控製，掌握一個完整工業應用係統中的較複雜邏輯控製的編寫能力。
10	SX10	四層電梯	通過對一個完整的四層電梯模型的綜合控製，初步掌握PLC控製係統的分析、I/O分配、設計I/O接線圖、接線、編程、調試等工作過程的綜合知識。
11	SX11	步進電機/直線運動：（實物）步進電機係統由驅動電路、步進電機、刻度盤、指針等組成； 直線運動係統由電機、同步帶、光電傳感器、導軌、移動塊等組成。	通過利用PLC對步進電機及直線運動實物模塊的控製，初步了解步進電機方向、拍數的控製及直線運動檢測、定位控製。

3、電子線路固定線路板（4塊）

4、網孔板（405mm×600mm）1塊

5、器材配備

序號	名稱	型號與規格	數量
1	單相電度表	DD862-2	1
2	單相閘刀開關	HK8	1
3	拉線開關	4A/250V	1
4	平燈頭	6A/250V	2
5	園形插座	T3-10	1
6	電流互感器	LQG-0.5	1
7	牆壁開關座		2
8	聲控開關	118-B30	1
9	低壓斷路器	DZ108-20/10	1
10	螺旋式保險盒	RL1-15/3A	3
11	直插式保險盒	RT14-20/2A	2
12	交流接觸器	CJX2-0910	3
13	輔助觸頭	F4-22	3
14	熱繼電器	R16B-20/3	1
15	通電延時時間繼電器	ST3PA-B/380V（0-60S）	1
16	時間繼電器座	PF-083A	1
17	3H鐵殼按鈕		2
18	行程開關	LX9-222	2
19	行程開關	LX9-001	2
20	倒順開關	K03-15	1
21	日光燈管	Y210RR25/10W	1
22	鎮流器	13W	1
23	日光燈座		2
24	大功率電阻		3
25	二極管		1
26	接線端子排	JF5-2.5/5	5
27	G形導軌		1
28	走線槽		2米
29	螺絲		90
30	螺絲刀		2
31	尖嘴鉗		1
32	剝線鉗		1
33	三相鼠籠異步電動機	380V/Y/△180W	1

（三）實訓台

實訓台為鐵質雙層亞光密紋噴塑，桌麵為防火、防水、耐磨高密度板，結構堅固，造型美觀大方。實訓桌下方設有元件儲存櫃，可以放置實訓掛箱，還設有四個帶刹車的輪子，便於移動和固定。

五、網孔型中級維修電工實訓考核裝置實訓項目:

（一）電工部分：

1．電工布線工藝實訓

2．兩個開關控製一盞燈線路訓練

3．聲控開關控製白熾電路訓練

4．二地控製一盞燈電路訓練

5．三地控製一盞燈電路訓練

6．日光燈線路接線訓練

7．單相電度表直接安裝接線

8．單相電度表經電流互感器安裝接線

9．室內照明電路安裝訓練

10．配電板安裝訓練

11．交流負載電功率的測量

12．三相異步電動機直接啟動控製

13．三相異步電動機接觸器點動控製線路

14．三相異步電動機接觸器自鎖控製線路

15．三相異步電動機Y/△自動控製線路

16．用倒順開關控製三相異步電動機正反轉線路

17．接觸器聯鎖的正反轉控製線路

18．按鈕聯鎖的三相異步電動機正反轉按鈕線路

19．雙重聯鎖的三相異步電動機正反轉按鈕線路

20．三相異步電動機多地控製

21．工作台自動往返控製線路

22．三相異步電動機串電阻降壓啟動控製線路

23．三相異步電動機能耗製動控製線路

（二）電子技能實訓

1．安裝調試數字步進電機線路

2．光控開關和報警電路

3．設計並安裝調試電壓上下限報警電路（全自動冰箱保護器）

4．安裝和調試數字鍾電路

（三）PLC綜合實訓項目

（1）PLC基本技能實訓

1.PLC認知實訓（軟硬件結構、係統組成、基本指令練習、接線、編程下載等）

2.典型電動機控製實操實訓（點動、自鎖、正反轉、星三角換接啟動等）

3.PLC仿真實訓

（2）PLC模擬控製應用實訓

4.數碼顯示控製

5.搶答器控製（優先級、數值運算，具有聲效功能）

6.天塔之光控製（閃爍、發射、流水型）

7.音樂噴泉控製（具有聲效功能）

8.十字路口交通燈控製

9.水塔水位控製

10.自動送料裝車係統控製

11.四節傳送帶控製

12.裝配流水線控製

13.多種液體混合裝置控製

14.自控成型機控製

15全自動洗衣機控製（具有聲效功能）

16.電鍍生產線控製

17.自控軋鋼機控製

18.郵件分揀機控製

19.自動售貨機控製

20.機械手控製

21.四層電梯控製（實物）

（3）PLC實物控製實訓

1.直線運動位置識別、運動軌跡控製、定位控製

2.步進電機運動控製

3.直流電機控製

4.溫度PID控製（具有聲效功能）

（4）PLC高級技能實訓（設計、安裝、調試及檢修）

1.PLC控製的三相異步電動機正反轉控製

2.PLC控製的三相異步電動機Y/△啟動控製

3.PLC控製的三相異步電動機降壓啟動控製

4.PLC控製的三相異步電動機能耗製動控製

5.C620車床電氣控製線路

6.C6130車床電氣控製線路

7.電動葫蘆電氣控製線路

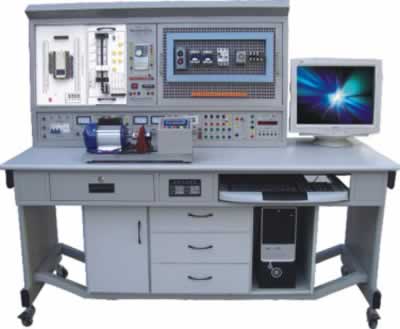

TRY-08C 網孔型高級維修電工實訓考核裝置

一、網孔型高級維修電工實訓考核裝置功能簡介：

TRY-08C 網孔型高級維修電工實訓考核裝置主要由實訓台、網孔板、實訓元器件（也可自購）組成。學生根據實訓線路進行元器件的合理布局，安裝、接線全部由學生自行完成，接近工業現場，能完成電工基礎電路，電機控製線路，照明配電的模擬操作，PLC可編程綜合應用線路，電子技術應用電路的綜合實訓，通過一係列項目實訓培養學生動手能力和實操技能。實訓項目可自行確定，根據所選的項目選擇相應的元器件。網孔型高級維修電工實訓考核裝置也可作為電工職業鑒定的考核教學設備

二、網孔型高級維修電工實訓考核裝置特點：

1、實訓采用網孔板與掛箱相結合的方式，實訓操作方便、更換便捷、易擴展功能或開發新的實訓項目，動手能力強，接近工業現場。

2、綜合性強：能完成電工、電力拖動、電氣控製、PLC綜合控製、電子技術多門學科的技能訓練。

3、實訓台隻需三相四線的交流電源即可投入使用，占地麵積小、節約實訓用房、減少基建投資、經濟效益顯著。

4、設有電壓型漏電保護器和電流型漏電保護器，能確保操作者安全，電源輸出均有監視及短路保護功能。

5、380V交流輸出處設有單片機全程控製的一套過流保護裝置，相間、線間直接短路或過載電流超過設定值係統即切斷總電源，確保設備的安全。

6、實訓管理器：平時作為時鍾作用，具有設定實訓時間、定時報警、切斷電源等功能，還可以自動記錄由於接線或操作錯誤所造成的漏電告警總次數，為學生實訓考核提供一個統一標準。

三、網孔型高級維修電工實訓考核裝置技術性能：

1、輸入電源：三相四線製～380V±10%50Hz

2、溫度：-5℃～+40℃，相對濕度＜85%

3、裝置容量：＜1.5KVA

4、外形尺寸：1600mm×750mm×1560mm

四、網孔型高級維修電工實訓考核裝置基本配置及功能：

（一）實訓屏

實訓屏為鐵質雙層亞光密紋噴塑結構，鋁合金麵板，為實訓掛箱提供交流電源、直流穩壓電源、恒流源、實訓器件等，具體功能如下：

1、控製及交流電源部分

（1）提供三相固定380V交流電源，相間、線間及直接短路或過載由單片機全程自動監控自動保護。電流型電壓型漏電開關開啟後由啟動和停止按鈕控製實訓台工作電源。具有告警和複位功能。

（2）提供～220V插座2隻，為外部儀器提供工作電源。

2、直流電源部分

（1）提供0-30V連續可調，直流輸出2A穩壓電源，內置式繼電器自動換檔，多圈電位器連續調節，使用方便。有數字電流電壓表指示。

（2）低壓直流穩壓電源：+5V，±12V、+24V，具有短路保護功能。

（3）恒流源：一路0-500mA連續可調恒流源，分2mA、20mA、500mA三檔，配有數字式直流毫安表指示輸出電流，具有輸出開路、短路保護功能。

3、交流低壓變壓器：380V+220V/6.3+26V+110V

4、4隻5408二極管，用於能耗製動

5、三隻75Ω/75W電阻用於電動機降壓啟動，一隻10Ω/25W電阻用於電動機能耗製動。

6、實驗管理器：用於設定實驗時間、定時報警、記錄故障次數，平時可作為時鍾使用。

（二）實訓掛箱

1、PLC主機掛箱

配三菱FX1N-40mR主機，集成數字量I/O（24路數字量輸入，16路數字量輸出），RS-422通訊口，SC-09通訊編程電纜及轉接輸入輸出口、開關等。隨機配置仿真教學軟件及工控組態軟件。

（1）PLC仿真實訓軟件一套

a．通過PLASH虛擬環境實時顯示PLC的運行狀態

b．可以實現PLC虛擬接線，並對接線進行錯誤檢查

c．PLC編程訓練、PLC程序編寫測試等功能

d．實現PLC運行模擬，對錯誤程序進行檢查

（2）工控組態軟件一套

打開軟件編程環境，任何實訓都可以編輯出形象直觀動感強、教學效果好的組態棒圖，並進行實訓動態跟蹤教學。

2、PLC實訓演示掛箱

序號	編號	控製對象實訓模塊	實訓教學目標
1	SX1	搶答器/音樂噴泉	通過對搶答係統中各組人員搶答時序的監視和控製，掌握條件判斷控製指令的編寫方法；通過對音樂噴泉控製係統中“水流”及音樂的循環控製，掌握循環指令的編寫方法。
2	SX2	裝配流水線/十字路口交通燈	通過對“生產流水線”順序加工過程及十字路口交通燈路況信號控製，掌握順序控製指令的編寫方法。
3	SX3	水塔水位/天塔之光	通過對“水塔水位”和“儲水池水位”變化過程的判斷，了解簡單邏輯控製指令的編寫方法。通過對天塔之光閃亮過程的移位控製，掌握移位寄存器指令的編寫方法。
4	SX4	自動送料裝車/四節傳送帶	通過對傳送帶啟停、傳送狀態的控製和對貨物在自動送料裝車係統中流向、流量的控製，掌握較複雜邏輯控製指令的編寫方法。
5	SX5	多種液體混合裝置	通過對“液體混合裝置”中不同液體比例及液體混合時攪拌時間的控製，掌握條件判斷指令及各種不同類型的定時器指令的編寫方法。
6	SX6	自動售貨機	通過對用戶投幣數目的識別和自動售貨機中各種“貨物”的進出控製，掌握各種計數器指令及比較輸出指令的編寫方法。
7	SX7	自控軋鋼機/郵件分揀機	通過對自控軋鋼機和郵件分揀機材料（“鋼錠“郵件”）來料數量、來料類別識別及對各種執行器（例如“電機”）啟停時序的控製，掌握數值運算指令及中斷指令的編寫方法。
8	SX8	機械手控製/自控成型機	通過對機械手停留“位置”及自控成型機各方向“液缸位置”的控製，掌握一個完整工業應用係統中的較簡單邏輯控製程序的編寫能力。
9	SX9	加工中心	通過對加工中心中各方向“電機”運行方向及“刀庫”進出刀、換刀過程的控製，掌握一個完整工業應用係統中的較複雜邏輯控製的編寫能力。
10	SX10	四層電梯	通過對一個完整的四層電梯模型的綜合控製，初步掌握PLC控製係統的分析、I/O分配、設計I/O接線圖、接線、編程、調試等工作過程的綜合知識。
11	SX11	步進電機/直線運動：（實物）步進電機係統由驅動電路、步進電機、刻度盤、指針等組成； 直線運動係統由電機、同步帶、光電傳感器、導軌、移動塊等組成。	通過利用PLC對步進電機及直線運動實物模塊的控製，初步了解步進電機方向、拍數的控製及直線運動檢測、定位控製。

3、變頻器實訓掛箱：

配置三菱FR-S520變頻器，帶RS485通迅接口及BOP操作麵板及外圍配套元器件。

4、電機導軌及光碼盤測速係統

含光碼盤測速係統（配有進口光電編碼器）一套，不鏽鋼導軌一幅，道軌平整度好，無應力變形，同心度好。

5、電子線路固定線路板（4塊）

6、網孔板（405mm×600mm）1塊

7、器材配備

序號	名稱	型號與規格	數量
1	單相電度表	DD862-2	1
2	單相閘刀開關	HK8	1
3	拉線開關	4A/250V	1
4	平燈頭	6A/250V	2
5	園形插座	T3-10	1
6	電流互感器	LQG-0.5	1
7	牆壁開關座		2
8	聲控開關	118-B30	1
9	低壓斷路器	DZ108-20/10	1
10	螺旋式保險盒	RL1-15/3A	3
11	直插式保險盒	RT14-20/2A	2
12	交流接觸器	CJX2-0910	3
13	輔助觸頭	F4-22	3
14	熱繼電器	R16B-20/3	1
15	通電延時時間繼電器	ST3PA-B/380V（0-60S）	1
16	時間繼電器座	PF-083A	1
17	3H鐵殼按鈕		2
18	行程開關	LX9-222	2
19	行程開關	LX9-001	2
20	倒順開關	K03-15	1
21	日光燈管	Y210RR25/10W	1
22	鎮流器	13W	1
23	日光燈座		2
24	大功率電阻		3
25	二極管		1
26	接線端子排	JF5-2.5/5	5
27	G形導軌		1
28	走線槽		2米
29	螺絲		90
30	螺絲刀		2
31	尖嘴鉗		1
32	剝線鉗		1
33	三相鼠籠異步電動機	380V/Y/△180W	1

五、網孔型高級維修電工實訓考核裝置實訓項目：

（一）電工部分：

1．電工布線工藝實訓

2．兩個開關控製一盞燈線路訓練

3．聲控開關控製白熾電路訓練

4．二地控製一盞燈電路訓練

5．三地控製一盞燈電路訓練

6．日光燈線路接線訓練

7．單相電度表直接安裝接線

8．單相電度表經電流互感器安裝接線

9．室內照明電路安裝訓練

10．配電板安裝訓練

11．交流負載電功率的測量

12．三相異步電動機直接啟動控製

13．三相異步電動機接觸器點動控製線路

14．三相異步電動機接觸器自鎖控製線路

15．三相異步電動機Y/△自動控製線路

16．用倒順開關控製三相異步電動機正反轉線路

17．接觸器聯鎖的正反轉控製線路

18．按鈕聯鎖的三相異步電動機正反轉按鈕線路

19．雙重聯鎖的三相異步電動機正反轉按鈕線路

20．三相異步電動機多地控製

21．工作台自動往返控製線路

22．三相異步電動機串電阻降壓啟動控製線路

23．三相異步電動機能耗製動控製線路

（二）電子技能實訓

1．安裝調試數字步進電機線路

2．光控開關和報警電路

3．設計並安裝調試電壓上下限報警電路（全自動冰箱保護器）

4．安裝和調試數字鍾電路

（三）PLC綜合實訓項目

（1）PLC基本技能實訓

1.PLC認知實訓（軟硬件結構、係統組成、基本指令練習、接線、編程下載等）

2.典型電動機控製實操實訓（點動、自鎖、正反轉、星三角換接啟動等）

3.PLC仿真實訓

（2）PLC模擬控製應用實訓

4.數碼顯示控製

5.搶答器控製（優先級、數值運算，具有聲效功能）

6.天塔之光控製（閃爍、發射、流水型）

7.音樂噴泉控製（具有聲效功能）

8.十字路口交通燈控製

9.水塔水位控製

10.自動送料裝車係統控製

11.四節傳送帶控製

12.裝配流水線控製

13.多種液體混合裝置控製

14.自控成型機控製

15全自動洗衣機控製（具有聲效功能）

16.電鍍生產線控製

17.自控軋鋼機控製

18.郵件分揀機控製

19.自動售貨機控製

20.機械手控製

21.四層電梯控製（實物）

（3）PLC實物控製實訓

1.直線運動位置識別、運動軌跡控製、定位控製

2.步進電機運動控製

3.直流電機控製

4.溫度PID控製（具有聲效功能）

（4）PLC高級技能實訓（設計、安裝、調試及檢修）

1.PLC控製的三相異步電動機正反轉控製

2.PLC控製的三相異步電動機Y/△啟動控製

3.PLC控製的三相異步電動機降壓啟動控製

4.PLC控製的三相異步電動機能耗製動控製

5.C620車床電氣控製線路

6.C6130車床電氣控製線路

7.電動葫蘆電氣控製線路

（四）基於變頻器的電機拖動與控製實訓

1．變頻器功能參數設置與操作

2．變頻器報警與保護功能

3．多段速度選擇變頻調速

4．外部端子點動控製

5．控製電機正反轉運動控製

6．控製電機運行時間操作

7．瞬間停電變頻器參數設定

8．外部電壓變頻調速

9．三相異步電動機的變頻開環調速

（五）PLC、變頻器的電機拖動與控製實訓

1．基於PLC通信方式的多段速選擇變頻調速

2．基於PLC通信方式的變頻器開環調速

3．基於PLC通信方式的變頻器閉環調速

TRY-08D 雙組型網孔型電工實訓考核裝置

一、 雙組型網孔型電工實訓考核裝置功能簡介：

TRY-08D  雙組型網孔型電工實訓考核裝置綜合了大中專院校、職業院校、技工學校的《電工技能訓練》《電工實訓》《電氣控製技術》《電力拖動控製線路與技能訓練》等相關科目的實驗及實訓教學內容而研發。 雙組型網孔型電工實訓考核裝置采用網孔板結構，外形美觀，結構合理，牢固、耐用，實訓方式靈活，訓練與鑒定接近工業現場，添加元器件即可增加實訓項目，可擴展性強，設置科學安全保護措施，確保裝置和使用者人身安全，特別適合各大中專、職業學院、技工學校和各類培訓機構訓練學生電工基本技能、專業技能和綜合技能，也可進行電工等級考核和技能鑒定，可達到勞動和社會保險職業技能鑒定中級以上水平。 雙組型網孔型電工實訓考核裝置是各類學校實驗實訓室現代化的重要標誌產品。

二、 雙組型網孔型電工實訓考核裝置特點：

1、電氣控製元器件都裝在網孔板上，安裝和撤除操作起來方便、靈活、更換快捷、易擴展功能或開展新實訓項目。

2、實訓台隻需三相四線交流電源即可投入使用，占地麵積小。

3、每組設有電壓型電流型漏電保護器，並有自動全程監控實訓裝置過載或短路，一旦發生即可自動切斷電源，故障排除後方可再次啟動工作電源。能確保設施和操作者安全。各電源輸出均有監視功能，各測量儀表也均有可靠的保護功能。

4、實訓台為雙組型，台麵寬敞，兩個學生可同時進行實訓，電源及保護獨立，互不幹擾。

三、 雙組型網孔型電工實訓考核裝置技術性能：

1、工作電源：三相四線（或三相五線）～380V±5% 50Hz

2、溫度：-10℃～40℃，相對濕度＜85%（25℃）

3、裝置容量：＜1.5KVA

4、重量：200Kg

四、 雙組型網孔型電工實訓考核裝置實訓項目清單（也可以根據要求適配）

1．電工布線工藝實訓

2．兩個開關控製一盞燈線路訓練

3．聲控開關控製白熾電路訓練

4．二地控製一盞燈電路訓練

5．三地控製一盞燈電路訓練

6．日光燈線路接線訓練

7．單相電度表直接安裝接線

8．單相電度表經電流互感器安裝接線

9．室內照明電路安裝訓練

10．配電板安裝訓練

11．交流負載電功率的測量

12．三相異步電動機直接啟動控製

13．三相異步電動機接觸器點動控製線路

14．三相異步電動機接觸器自鎖控製線路

15．三相異步電動機Y/△自動控製線路

16．用倒順開關控製三相異步電動機正反轉線路

17．接觸器聯鎖的正反轉控製線路

18．按鈕聯鎖的三相異步電動機正反轉按鈕線路

19．雙重聯鎖的三相異步電動機正反轉按鈕線路

20．三相異步電動機多地控製

21．工作台自動往返控製線路

22．三相異步電動機串電阻降壓啟動控製線路

23．三相異步電動機能耗製動控製線路

五、 雙組型網孔型電工實訓考核裝置實訓項目所需元器件清單（每組配備清單）

序號	名 稱	型號與規格	數 量
1	單相電度表	DD862-2	1
2	單相閘刀開關	HK8	1
3	拉線開關	4A/250V	1
4	平燈頭	6A/250V	2
5	園形插座	T3-10	1
6	電流互感器	LQG-0.5	1
7	牆壁開關座		2
8	聲控開關	118-B30	1
9	低壓斷路器	DZ108-20/10	1
10	螺旋式保險盒	RL1-15/3A	3
11	直插式保險盒	RT14-20/2A	2
12	交流接觸器	CJX2-0910	3
13	輔助觸頭	F4-22	3
14	熱繼電器	R16B-20/3	1
15	通電延時時間繼電器	ST3PA-B/380V（0-60S）	1
16	時間繼電器座	PF-083A	1
17	3H鐵殼按鈕		2
18	行程開關	LX9-222	2
19	行程開關	LX9-001	2
20	倒順開關	K03-15	1
21	日光燈管	Y210RR25/10W	1
22	鎮流器	13W	1
23	日光燈座		2
24	接線端子排	JF5-2.5/5	5
25	G形導軌		1
26	走線槽		2米
27	螺絲		90
28	螺絲刀		2
29	尖嘴鉗		1
30	剝線鉗		1
31, , , , , , , , , , , , , , , , , ,	三相鼠籠異步電動機	380V/Y/△180W	1
