空調製冷換熱綜合實驗裝置
TRYTZ-61型空調製冷換熱綜合實驗裝置
一、空調製冷換熱綜合實驗裝置 概述
空調製冷換熱綜合實驗裝置是根據國家勞動和社會保障部組織編寫的《製冷設備維修工》職業技術、職業資格培訓教材以及《教育部關於加強高職高專教育人才培養工作空調製冷換熱綜合實驗裝置”是依據目前國內建築電氣、樓宇智能化專業的相關教學內容精心設計的綜合實驗裝置。該裝置結合當前安防領域的先進技術，從教學實驗需求的角度出發，以工程化的設計理念完整地實現了全空氣空調製冷換熱調節係統的工作過程。

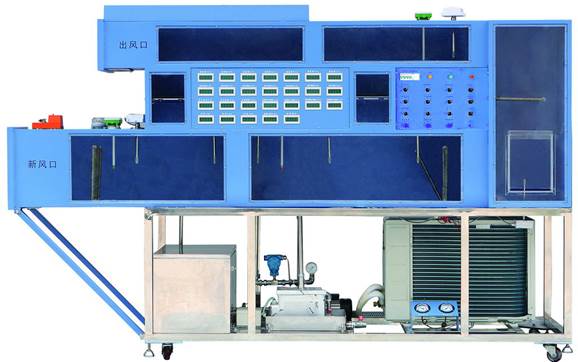

TRYTZ-61型空調製冷換熱綜合實驗裝置
二、空調製冷換熱綜合實驗裝置 係統特點
1. 綜合性：采用國內獨有的二次回風係統，在同一實驗台上能模擬八種製冷工況
2. 工程化：整套控製係統大部分采用工業現場實際應用部件
3. 開放性：裝置采用透明化、開放式設計，學生能夠直觀清晰的了解整個裝置的工作過程
4. 安全保護：設有電流型漏電保護裝置，實驗強電連接導線及插座采用手槍插式全封閉結構，使用方便可靠，杜絕觸電
5. 采用空氣預加熱係統能在冬季模擬夏季工況
三、空調製冷換熱綜合實驗裝置 技術參數
1. 輸入電源：三相五線 380V±10% 50Hz
2. 整機容量：≤4.5kVA
3. 工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃） 海拔＜4000m
四、空調製冷換熱綜合實驗裝置係統組成
空調製冷換熱係統由實驗台、製冷機組、製熱係統、加濕裝置、空調箱（風道）、冷凍水係統、測量儀表（包括溫濕度傳感器及風速傳感器）、電氣控製係統、模擬熱源等組成。
1. 實驗台
采用不鏽鋼底架、風道和模擬房間為鐵質雙層亞光密紋噴塑結構，有機玻璃封板，實驗直觀清晰。
2. 製冷機組、製熱機組
采用1.5P熱泵空調的室外機組和盤管蒸發器，組成冷源和熱源，對煤水進行冷卻。
額定電壓：AC220V
製冷/製熱額定輸入電流：5.0A/5.6A
製冷/製熱額定消耗功率：1.10kW/1.21kW
製冷量3200W、製熱量4350W
3. 加濕裝置
采用1.6升PTC加濕氣、蒸汽軟管和蒸汽噴頭組成。
額定功率：1.2kW
蒸汽噴管（φ10）
4. 冷凍水係統
整個供水係統的動力源為磁力驅動泵，由製冷係統將水箱的水溫製冷/製熱，再由水泵打到表冷器中，通過表冷器與空氣進行交換，水又回到水箱，實現了循環使用。
5. 測量儀表
有七組溫濕度傳 感器、三組風速傳感器和一組流量傳感器及顯示儀表組成。
5.1溫濕度傳感器：
安裝方式：管道式
溫度測量範圍：-20℃～+60℃
測量誤差：±0.5℃
濕度測量範圍：0～100%
測量誤差：± 3%
探頭工作溫度-40℃～+120℃
5.2風速傳感器
安裝方式：管道式
測量範圍：0～10m/s、0～15m/s、0～20m/s
探頭長度200mm
探頭工作溫度-25℃～+50℃
5.3渦輪流量變送器
測量範圍：0.2～1.2m³/h
壓力：6.3MPa
6. 電氣控製係統
電氣控製由手動控製，如加熱器的電源、送風機電源、製冷/製熱的啟動等，並帶有相應的指示。
6.1 PLC控製模塊
PLC可編程控製器：采用CPU224主機模塊、3套模擬量模塊EM231及相關繼電器，控製開關，指示燈，標準通信接口及配件。
6.3 三組態監控軟件
6.4 三菱變頻器
工作電壓：AC220V
功率：0.4kW
7. 空氣處理係統
空氣流程由左邊的新風進口進風，經過空氣過濾器對新風進行過濾，然後經換熱器進行冷熱交換，再經過加濕裝置和風機，從左下角送到模擬房間，最後由模擬房間左上角送出房間，由排風口排出。同時，還設有一次回風、二次回風。所有風門均（jun1）為電動調節機構，通過調節旋鈕可控製其開度大小。
8. 空調製冷換熱綜合實驗裝置 係統圖
空調製冷換熱綜合實驗裝置
五、實驗項目
1. 封閉式係統冬季運行工況
2. 封閉式係統夏季運行工況
3. 直流式係統冬季運行工況
4. 直流式係統夏季運行工況
5. 一次回風係統冬季運行工況
6. 一次回風係統夏季運行工況
7. 二次回風係統冬季運行工況實驗
8. 二次回風係統夏季運行工況實驗
