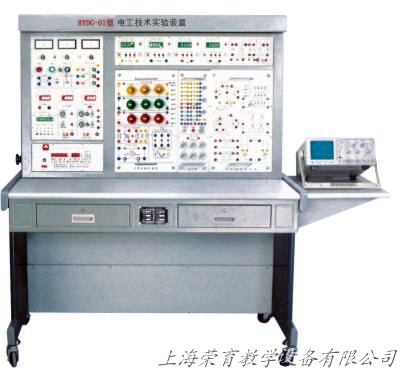

RYDG-01A 電工電子實驗裝置

     本裝置是在“RYDG-01 電工技術實驗裝置”的基礎上增加“數字電路”和“模擬電路”實驗內容及相應的數字電路實驗、模擬電路實驗掛件“RYDG-11”。

一、RYDG-01數字電路、模擬電路實驗掛件功能：

提供穩壓電源四路（±5V/0.5A；±15V/0.5A，均有短路保護、自動恢複功能）、低壓交流電源（0V、6V、10V、14V抽頭各一路及中心抽頭17V兩路）、四位十進製譯碼顯示器、兩組撥碼盤、8位邏輯開關、8位電平指示器、三態邏輯筆、單次脈衝源、揚聲器、振蕩線圈、按鍵、橋堆及電位器等。另外，還設有一些高可靠圓腳集成電路插座（8P 2隻、14P 3隻、16P 4隻、28P 1隻、40P 1隻）及可靠的鍍銀長紫銅管（供插電阻、電容、電位器、晶體管等元件）。實驗掛箱配有：①共射極單管放大器負反饋放大器實驗板、②射極跟隨器實驗板、③RC正弦振蕩器實驗板、④差動放大器實驗板、⑤OTL功率放大器實驗板共五塊及若幹分立元件，可采用固定線路或分立元件靈活組合進行實驗，有利於提高學生動手能力。

RYDG-01	電源儀器控製屏	1套
RYDG-02	實驗桌	1張
RYDG-03	電路基礎實驗掛件	1套
RYDG-04	交流電路實驗掛件	1套
RYDG-05	元件箱	1套
RYDG-06	單相智能功率、功率因數表	1隻
RYDG-09	真有效值交流數字毫伏表	1隻
RYDG-10	受控源（四咱）、回轉器、負阻抗變換器	1套
RYDG-11	數字電路、模擬電路實驗掛件	1套
	高可靠護套結構手槍插式實驗連接線及配件	1套

三、實驗項目
（一）電工實驗項目，同“RYDG-01 電工技術實驗裝置”。
（二）數字電路實驗項目：

l.與門電路邏輯功能測試	11.二——十進製8421譯碼器
2.或門電路邏輯功能測試	12.加法器
3.與非門電路邏輯功能測試	13.減法器
4.非門電路邏輯功能測試	14.由集成與非門構成單穩態觸發器
5.CM0S門電路的測試	15.T觸發器實驗
6.基本RS觸發器	16.組合電路的設計之一——編碼轉換
7.JK觸發器 8.D觸發器 9.555時基電路的應用	17.組合電路的設計之二——顯示電路 18.同步時序電路的設計 19.計算機時序電路的設計
10.二­——十進製計數器	20.CM0S集成A/D、D/A轉換電路實驗

……

自行設計、開發實驗電路。
（三）模擬電路實驗:

采用固定線路和分立元件靈活組合進行實驗。

1、固定線路板實驗有：

（1）共射極單管放大器負反饋放大器實驗

（2）射極限跟隨器實驗

（3）RC正弦振蕩器實驗

（4）差動放大器實驗

（5）OTL功率放大器實驗

2、分立元件可完成：單管放大、整流、濾波、穩壓、運放、全波可控及趣味性實驗，也可利用此平台開發其他實驗項目。
