TRY-528 立式電工實驗裝置
編號:N20085302523
基本信息:
一、本產品的特點：
實驗台具有較完善的安全保護措施，
較齊全的功能。電工、電氣控製實驗器件采用適應性強的模塊式掛箱；在實驗屏上完成實驗，實驗方法靈活，動手能力強，實驗連線接點接觸可靠，符合不同深度，不同廣度的教學要求。數電、模電在九孔通用電路板掛箱上完成，根據實驗複雜程度選取掛箱個數，根據實驗電路在通用電路板上拚插實驗電路，實驗元件製成透明盒體，直觀性好，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體與盒蓋結合采用較科學的壓卡式結構，維修、更換元件拆裝方便。該實驗台結構合理，學校可隨時按需要增添新的模塊掛箱，靈活、經濟。
二、適用範圍：實驗台具有較完善的安全保護措施，
較齊全的功能。電工、電氣控製實驗器件采用適應性強的模塊式掛箱；在實驗屏上完成實驗，實驗方法靈活，動手能力強，實驗連線接點接觸可靠，符合不同深度，不同廣度的教學要求。數電、模電在九孔通用電路板掛箱上完成，根據實驗複雜程度選取掛箱個數，根據實驗電路在通用電路板上拚插實驗電路，實驗元件製成透明盒體，直觀性好，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體與盒蓋結合采用較科學的壓卡式結構，維修、更換元件拆裝方便。該實驗台結構合理，學校可隨時按需要增添新的模塊掛箱，靈活、經濟。適用於高等院校及要求較高的中專、技校、職業學校，可完成電工學、電工原理、電路分析、模擬電子技術、數字電路、電氣控製設備等課程實驗。該設備是現有實驗室設備的更新換代或新建、擴建實驗室的理想產品，它的配備是學校上水平、上等級的重要標誌。
三、本係列設備其實驗台、實驗屏和實驗操作桌結構和功能相同：
1、實驗台構成與性能
1.1.電源及參數
1.1.1輸入電源:三相四線電源，輸入時指示燈亮
1.1.2電源輸出：有保險絲和漏電保護開關二級保護功能。
A組:單、三相可調交流電源，提供三相0～380V連續可調的交流電源，同時可得至0～250V單相可調電源(配有一台1.5KVA的三相自耦調壓器，配有三隻指針式交流電壓表，指示調壓器輸出電壓)。
B組:低壓交流電壓3－24V分七檔可調，最大輸出電流1.5A，電流表指示。
C組:低壓直流穩壓電源，電壓5V，電流0.5A，電流表指示。
D組:雙路穩流穩壓電源，二路輸出電壓均為0～30V，由多圈電位器連續調節，輸出最大電流為1.5A，每路電源輸出有0.5級數字電流表、電壓表指示。電壓穩定度<10－2，負載穩定度<10－2，紋波電壓: <5mV。
E組:單相交流市電輸出，供用戶自備設備使用。
1.2函數信號發生器:
1.2.1波形:正弦波、三角波、方波脈衝波、鋸齒波、TTL方波、矩形波。
1.2.2頻率範圍:由0.1Hz到2MHz，分七個頻率檔級。
1.2.3正弦波失真度:10-30Hz<3% 30Hz-100KHz≤1%
1.2.4方波響應:前沿/後沿≤100nS（開路）
1.2.5最大輸出幅度(開路)：f<lMHz 幅度≤15vp-p ，1M<2MHz 幅度≤11vp-p
1.2.6直流偏置(開路)：±l0V
1.2.7輸出阻抗Z：Z0=50Ω±5Ω
1.2.8占空比:脈衝與鋸齒波上升、下降沿可連續變化，範圍10%～90％。
1.2.9壓控振蕩(VCF)：加外加直流電壓0--±5V變化時，對應的頻率變化大於l00:1。
1.2.10輸出衰減:20dB 40dB 60dB
1.3頻率計數器:
1.3.1測頻範圍:lHz～l00MHz。
1.3.2閘門時間:0.01S、0.1S、1S、10S
1.3.3輸入阻抗(AC耦合)：電阻分量約500KΩ，並聯電容約100P。
1.4單次脈衝:每次可輸出一對正負脈衝。
1.5音頻功率放大器：輸入音頻 電壓不低於10mV，輸出功率不小於1W，音量可調，內有喇叭，用於放大電路擴音，也可作信號尋跡。
1.6七段譯碼器：3組七段譯碼器及對應譯碼顯示數碼管。
1.7絕緣電阻：>5MΩ
1.8漏電保護：漏電動作電流≤30MA
1、實驗台構成與性能
1.1.電源及參數
1.1.1輸入電源:三相四線電源，輸入時指示燈亮
1.1.2電源輸出：有保險絲和漏電保護開關二級保護功能。
A組:單、三相可調交流電源，提供三相0～380V連續可調的交流電源，同時可得至0～250V單相可調電源(配有一台1.5KVA的三相自耦調壓器，配有三隻指針式交流電壓表，指示調壓器輸出電壓)。
B組:低壓交流電壓3－24V分七檔可調，最大輸出電流1.5A，電流表指示。
C組:低壓直流穩壓電源，電壓5V，電流0.5A，電流表指示。
D組:雙路穩流穩壓電源，二路輸出電壓均為0～30V，由多圈電位器連續調節，輸出最大電流為1.5A，每路電源輸出有0.5級數字電流表、電壓表指示。電壓穩定度<10－2，負載穩定度<10－2，紋波電壓: <5mV。
E組:單相交流市電輸出，供用戶自備設備使用。
1.2函數信號發生器:
1.2.1波形:正弦波、三角波、方波脈衝波、鋸齒波、TTL方波、矩形波。
1.2.2頻率範圍:由0.1Hz到2MHz，分七個頻率檔級。
1.2.3正弦波失真度:10-30Hz<3% 30Hz-100KHz≤1%
1.2.4方波響應:前沿/後沿≤100nS（開路）
1.2.5最大輸出幅度(開路)：f<lMHz 幅度≤15vp-p ，1M<2MHz 幅度≤11vp-p
1.2.6直流偏置(開路)：±l0V
1.2.7輸出阻抗Z：Z0=50Ω±5Ω
1.2.8占空比:脈衝與鋸齒波上升、下降沿可連續變化，範圍10%～90％。
1.2.9壓控振蕩(VCF)：加外加直流電壓0--±5V變化時，對應的頻率變化大於l00:1。
1.2.10輸出衰減:20dB 40dB 60dB
1.3頻率計數器:
1.3.1測頻範圍:lHz～l00MHz。
1.3.2閘門時間:0.01S、0.1S、1S、10S
1.3.3輸入阻抗(AC耦合)：電阻分量約500KΩ，並聯電容約100P。
1.4單次脈衝:每次可輸出一對正負脈衝。
1.5音頻功率放大器：輸入音頻 電壓不低於10mV，輸出功率不小於1W，音量可調，內有喇叭，用於放大電路擴音，也可作信號尋跡。
1.6七段譯碼器：3組七段譯碼器及對應譯碼顯示數碼管。
1.7絕緣電阻：>5MΩ
1.8漏電保護：漏電動作電流≤30MA
２、實驗屏：
2.1外測直流電流表：精度０.５級，三位半數字式顯示，測量範圍０～1000uA。
2.2外測直流電流表：精度０.５級，三位半數字式顯示，測量範圍０～10mA。
2.3外測直流電流表：精度０.５級，三位半數字式顯示，測量範圍０～100mA。
2.4外測直流電流表：精度０.５級，三位半數字式顯示，測量範圍０～1000mA。
2.5外測交流電流表：精度０.５級，三位半數字式顯示，測量範圍０～100mA。
2.6外測交流電流表：精度０.５級，三位半數字式顯示，測量範圍０～1000mA。
2.7四路電流插座：與配備的電流插頭配套使用，在實驗中實現一表多測。
2.8指針式功率因數表：外測實驗電路功率因數，2.5級。
2.9指針式±100uA電流表，1.5級，外測。
2.10指針10mA電流表，1.5級，外測。
2.11實驗變壓器：100W，220V/36V+110V，接線端已由麵板接線柱引出，實驗方便。
2.12日光燈照明、實驗二用電路：由選擇開關控製日光燈為實驗用或照明用。實驗端口已通過接線柱引出，鎮流器、日光燈、啟動器已裝在實驗屏內。
2.13實驗屏中部：實驗模塊掛箱實驗時安放位置。掛箱調換，安放方便。
2.1外測直流電流表：精度０.５級，三位半數字式顯示，測量範圍０～1000uA。
2.2外測直流電流表：精度０.５級，三位半數字式顯示，測量範圍０～10mA。
2.3外測直流電流表：精度０.５級，三位半數字式顯示，測量範圍０～100mA。
2.4外測直流電流表：精度０.５級，三位半數字式顯示，測量範圍０～1000mA。
2.5外測交流電流表：精度０.５級，三位半數字式顯示，測量範圍０～100mA。
2.6外測交流電流表：精度０.５級，三位半數字式顯示，測量範圍０～1000mA。
2.7四路電流插座：與配備的電流插頭配套使用，在實驗中實現一表多測。
2.8指針式功率因數表：外測實驗電路功率因數，2.5級。
2.9指針式±100uA電流表，1.5級，外測。
2.10指針10mA電流表，1.5級，外測。
2.11實驗變壓器：100W，220V/36V+110V，接線端已由麵板接線柱引出，實驗方便。
2.12日光燈照明、實驗二用電路：由選擇開關控製日光燈為實驗用或照明用。實驗端口已通過接線柱引出，鎮流器、日光燈、啟動器已裝在實驗屏內。
2.13實驗屏中部：實驗模塊掛箱實驗時安放位置。掛箱調換，安放方便。
3、實驗操作桌：加強型雙麵防火板製成，不變形、不褪色，造型美觀大方，左右有抽屜，存放工具，下邊為存放櫃，用於存儲元器件。

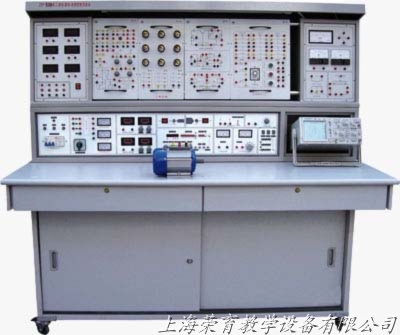

TRY-528 立式電工實驗裝置
一、構成：
實驗裝置由實驗屏、實驗模塊掛箱、實驗操作桌構成。一台二座，規格：160×70×172cm
實驗裝置由實驗屏、實驗模塊掛箱、實驗操作桌構成。一台二座，規格：160×70×172cm
1、實驗屏：左側為測量電表及電流插座，右測為實驗變壓器，日光燈實驗電路、功率因數表等，中部為實驗時放置掛箱。
2、實驗台：由電源、信號源、安全保護裝置構成。
3、實驗操作桌：桌麵實驗時放置實驗器件，下部為儲存櫃儲存實驗器件用。
4、實驗模塊掛箱：
TRY-01 電流源—電壓源轉換電路、受控源特性實驗電路、直流實驗電路組成。
TRY-02 由常用分立元件，RC選頻網絡測定單元組成。
TRY-03 三相負載
TRY-04 繼電控製一單元
TRY-05 繼電控製二單元
TRY-01 電流源—電壓源轉換電路、受控源特性實驗電路、直流實驗電路組成。
TRY-02 由常用分立元件，RC選頻網絡測定單元組成。
TRY-03 三相負載
TRY-04 繼電控製一單元
TRY-05 繼電控製二單元
二、器材配備(每台2座)：
1台180W三相電動機，1隻MF500萬用表，2套電烙鐵及烙鐵架，40根疊插式實驗連接線，1套工具，2張學生凳。
1台180W三相電動機，1隻MF500萬用表，2套電烙鐵及烙鐵架，40根疊插式實驗連接線，1套工具，2張學生凳。
三、用戶自備器材：示波器（型號不限），毫伏表，滑線變阻器
四、實驗項目：
|
1．常用電工儀表的使用
2．線性元件與非線性元件的伏安特性
3．直流電路電壓與電位的研究 4．基爾霍夫定律的驗證
5．迭加原理與互易定理的驗證
6．代文寧定理與諾頓定理的驗證
7．電壓源與電流源的等效變換
8．受控源的研究
9．一階電路的響應
10．二階電路的響應
11．研究LC元件在直流電路和交流電路中的特性
12．交流電路參數的測量
13．正弦交流電路RLC元件的特性
14．RL及RC串聯電路實驗 |
15．RLC串聯諧振電路
16．日光燈電路連接
17．改善功率因數實驗
18．互感的測量
19．三相電路及功率的測量
20．R-C選頻網絡實驗
21．二端口網絡的研究
22．單相變壓器實驗
23．三相異步電動機的使用與起動
24．三相異步電動機的正、反轉
25．三相異步電動機的Y-△起動
26．三相異步電動機的順序控製
27．三相異步電動機的能耗製動
|
