一、構成與配備(以二十四座為例)

1、實驗操作桌12張，一桌二座，操作桌桌麵中央設置通用電路插板(尺寸:35×90cm)，根據實驗電路在其上任意拚插元件盒成實驗電路。元件盒盒體透明直觀，內裝元件一目了然，盒蓋印有永不褪色元件符號，線條清晰美觀，盒蓋與盒體采用壓卡式結構、維修拆裝更換方便。每張操作桌配有一粒膠皮板，保護通用電路插板桌麵(如需要在桌上放置電動機、焊接等)。實驗操作桌下部有二隻元件儲存櫃，放置實驗元器件及儲存板。

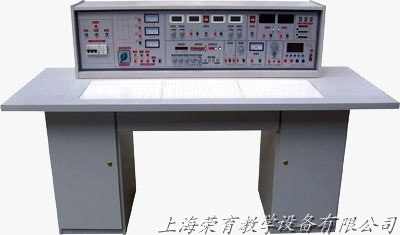

  2、實驗台，共12台，每張學生實驗操作桌上配置l台。
  3、示教控製台:由示教實驗操作桌、實驗台、演示控製屏組成，能分別控製12台學生實驗台的電源。演示屏立在實驗台上，尺寸為160×70cm，用於講解、演示。
  4、器材配備：39隻指針式1.5級直流電流表，13隻MF500萬用表，13隻數字萬用表，13台三相180W電機，26隻時間繼電器，26隻熱繼電器，65隻交流接觸器、25套電路鐵和烙鐵架，13套剝線鉗、尖嘴鉗、螺絲刀等工具，13套實驗所需的電阻、電位器、電感、電容、變壓器、條形磁鐵、邏輯電平開關、電平指示等元件單元盒（元件已裝在單元盒內），91隻集成座，39隻電流測試插座，25張塑料凳。
  5、用戶自備器材:雙蹤示波器(型號不限)、滑線變阻器、毫伏表。
二、實驗項目:
能完成“TRY-530型電工實驗室成套設備”和“TRY-530型模電、數電實驗室成套設備 的全部實驗內容。
