一、研製本產品的意義:
該設備是在“TRY-28A通用電力拖動實驗室成套設備”的基礎上研製而成，在TRY-28A”的基礎上增加交直流調壓環節，直流電機調速環節，直流電機等。除能完成前者全部實驗內容外，能完成教學大綱要求的基礎直流電機實驗。該設備研製成功，解決了廣大學校直流電機實驗元器件難以購置、難以管理、難以開出實驗課的煩惱。該設備把交直流電機實驗有機地融於一體，節省實驗室，節省管理人員，節省資金。本設備安全可靠，實驗操作方便，是較完善的電力拖動實驗室設備。該設備是廣大學校一步到位、上規模、上檔次的理想選擇。

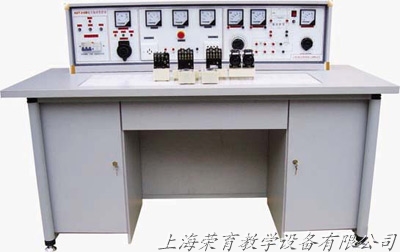

二、結構與功能： 1、學生台桌:配有學生桌12台，尺寸:160×68×80cm，一台2座，桌左右各有一個元件儲存櫃，中間抽屜放工具。 2、示教控製台:能分別控製12台學生桌的電源，示教屏具有演示講解功能。其它功能與學生實驗桌基本一樣。 3、學生實驗桌中部裝有通用實驗底板，實驗時把元件盒插入實驗板，即可連線實驗。 4、通用電力拖動實驗台: (1)電源輸入指示 (2)UFU、VFU、WFU三相電源輸入熔斷器 (3)電源總開關:具有漏電，過載、短路保護功能 (4)電壓換相開關:用來觀察三相線電壓，450V電壓表指示。 (5)電流表2A3隻，分別指示U、V、W相電流輸出值。 (6)急停按鈕:按到底切斷實驗台電源 (7)三相四線輸出接線座 (8)三相電源插座 (9)220v市電插座，供外接儀器使用 (l0)電源開關:控製"交直流調壓電源 (11)FU：交直流調壓電源保險座 (12)0～240V交流輸出? 0～240V交流輸出接線座 (13)0～220V直流輸出 ?0～220V直流輸出接線座 (14)電壓表250V:指示調壓電源的輸出電壓值 (15)Ra、Rf調節旋鈕 　　 (16)Ra、Rf接線座 　 (17)直流電機Ia、If指示表
