通用電工實驗室設備
編號:N20084242306
電工實驗室:
TRY-21A型通用電工實驗室設備
●研製本產品的目的:
目前，國內各類學校電工、電子實驗設備大多是分體的，也有都分學校根據教學要求自製了各種形式的實驗台或實驗箱，由於加工量少，受自身加工能力的限製，加工工藝粗糙，功能不全，滿足不了實驗要求，也容易發生人身及設備事故，且實驗元器件繁多難以購置、難以管理，很難開出實驗大綱規定的實驗。基於此，我廠吸取德國及國內同類產品的優點，結合我國高教、職教教學大綱要求而研製本產品。
●本產品的特點:
實驗台具有較完善的安全保護措施、較齊全的功能。實驗台桌中央配有通用電路板，電路板注塑而成，表麵均布有九孔成一組相互聯通的 插孔，元件盒在其上任意拚插成實驗電路，元件盒盒體透明，直觀性好，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構，維修拆裝右便。元器件放置在實驗桌下邊左右櫃內，大大捉高了管理水平，規劃化程度，大大減輕了教師實驗準備工作。
●適用範圍:
適用於高等、中等、職校及技術電工學、電工原理、電子技術等課程實驗。可完成交直流、振蕩、磁路電路、運算放大器、整流電路、交直流放大電路·數字邏輯電路等電路實驗。該設備是現有實驗室設備的更新換代或新建、擴建實驗窒的理想產品。它的配備是學校上水平、上 等級的重要標誌。
●實驗台結構功能簡介：
|
l、實驗台外殼足寸:123×35×20cm 2、三相保險座 3、三相電源輸入指標 4、實驗台電源總開關，帶漏電、過載保護 5、試驗按鈕:試驗漏電開關漏電功能 6、電源輸入指示l隻 7、電源輸出指示3隻(紅、綠、黃三色) 8、交流電壓表:指示輸出線電壓 9、電壓轉換開關:與電壓表配合使用，監示輸出線電壓的大小與對稱情況 10、接線座5隻:A單元三相四線及地線輸出 l1、電流表:W相電流輸出指示 12、四插座:A單元三相四線電源輸出 13、接線座2隻:B單元交流低壓電源輸出 14、電表（2A）:B單元交流電流指示 15、旋鈕:B單元3-24V電壓輸出選擇 16、開關:C單元雙路直流穩壓電源開關 17、旋鈕:C單元雙路1路穩流調節 18、旋鈕:C單元雙路l路穗壓調節 19、接線座2隻:C單元I路直流穩壓輸出 20、保險座:C單元雙路穩壓電源保險 21電表4隻:雙路穩壓電源電壓、電流指示 22、接線座:D單元直流5V穩壓輸出 23、電表:D單元電流0·5A輸出指示 24、開關1:控製各低壓交流電、信號源 25、開關2:控製E單元交直流調壓電源 26、電表:E單元交流電壓輸出指示 |
27、接線座4隻:E單元交流、直流輸出口
28、旋鈕:E單元0一240V電壓調節 29、插座:G單元220V輸出插座 30、旋鈕:音頻功率放大器音量調節 31、接線座2隻:音頻信號輸入 32、按鈕:單次脈衝使能開關 33、接線座3隻:單次脈衝輸出口 34、電表:函數發生器正弦波輸出電壓指示 35、旋鈕:正弦波輸出三級衰減幅度粗調 36、旋鈕:正弦波輸出輻度細調 37、接線座:正弦波輸出口 38、旋鈕:矩形波輸出幅度調節 39、 接線座:三角波輸出口 40、旋鈕：函數信號發生器頻率細調 41、接線座;矩形波輸出口 42、旋紐：函數信號發生器頻率五級粗調 43、電表:函數發生器輸出頻率指示 44、萬用表:500型 45、實驗桌麵尺寸160×7Ocm 46、通用電路板:規格35×90cm，元件盒在其上任意拚插進行實驗 47、儲存板:放置元件盒 48.左儲存櫃:放置儲存板（帶門鎖) 49、抽屜：放置常用工具 50、右儲存櫃 ：放置儲存板(帶門鎖) 51、示波器：型號不限（用戶自備） |
●實驗台技術指標：
一•輸入工作電源:三相四線
二•輸出電源及信號
l、A單元:三相四線 5、E單元:直立流電壓0∽240V連續可調，電流2A2、B單元:交流3、6、9、 12、15、18、24V 6、F單元:220V電壓輸出，供外接儀器使用。
3、C單元:雙路穩流穩壓電源（具有過載及短路保護功能），二路輸出電壓都為0一30V，由多圈電位器連續調節，輸出最大電流為2A。電壓穩定度:<10-2 負載穩定度: <10-2 紋波電壓: <5mV 4、D單元:直流穩壓5V，電流0.5A 。
三、單次脈衝源:兩組相互獨立的單次脈衝源•各自每次均可輸出一對正負脈衝
四•函數信號發生器(正弦波、三角波、矩形波)
1、頻率範圍:5Hz一55OKHz分五個頻段
2、頻率指示:由Hz表直接讀出
3、電壓輸出範圍:正弦波:5Hz-25OKH>4•5V、25OKHz-55OKHz>3•5V
三級衰減:Odb、2Odh、4Od具有連續細調
矩形波:5Hz-25OKHz>4•5V、25OHHz-55OKHz>3•55V，幅度連續可調
三角波:5Hz-55OKHz>lV
五、音頻功率放大器:
輸入音頻電壓不低於lOmV，輸出功率不小於lW，音量可調，內有喇叭，用於放大電路擴音，也可作信號手跡儀器使用。
六、絕緣電阻: >5MΩ
七、漏電保護:漏電動作電流3OmA

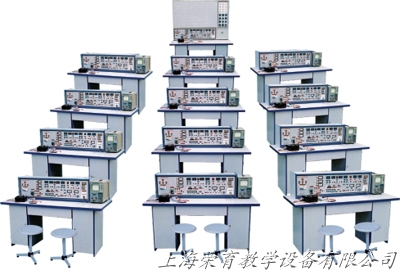

●結構與配備（二十座為例）
（一）、實驗台桌:
12台學生實驗桌，一台二座，台桌外形尺寸:160×70×8Ocm。台桌中央配置通用電路板(尺寸:35×95CM)，根據實驗電路在其上任意拚插元件盒成實驗電路。元件盒盒體透明直觀。內裝元件一目了然，盒蓋印有永不褪色元件符號，線條清晰美觀，盒蓋與盒體采用壓卡式維修拆裝方便。每張台桌配有一粒膠皮板，保護通用電路板與桌麵(如需要在桌上放置電動機、焊接等)。台桌下部是元件儲存櫃，放置實驗元件。
（二）示教台桌:
1台示教台桌，分別控製12台學生台桌的電源。通用電路板演示屏立在實驗台上，尺寸為160 X70cm。用於講解、演示。
(三)實驗台:
共13台，學生實驗台桌及示教台桌上各配備l台。
（四）、器材配備:
13台三相電動機，26隻時間繼電器，26隻熱繼電器、78隻交流接觸器，117隻交直流電表 13隻萬用 表，13套剝線鉗、尖嘴鉗、螺絲刀等工具，13套實驗所需的電阻、電位器、電感、電容、變壓器、條形磁鐵等元件單元盒（元件已裝在單元盒內）。
（五）、用戶自備器材:
1、示波器（型號不限） 2、晶體管毫伏表 3、功率表 4、滑線變阻器
|
實驗項目 1、電工測量儀表的使用 2、常用元件的識別與檢測 3、線性元件與非線性元件的伏安特性 4、電源的外特性 5、電位值、電壓值的測定 6、電流表和電壓表的擴程 7、基爾霍夫定律的驗證 8、驗證楞次定律 9、迭加原理與互易定理的驗證 10、戴維南定理與諾頓定理的驗證 11、電壓源與電流源的等效變換 12、受控源特性的研究 13、一階電路實驗 14、二階電路的過渡過程 15、研究LC元件在直流和交流電路中的特性 16、負載獲得最大功率的條件 17、交流電路參數的測量 18、正弦交流電路中RLC元件的特性 19、RL及RC串聯電路實驗 2O、RLC串聯諧振電路 21、日光燈電路的連接及功率因數改善 22、相負載的星、三角接法 23、三相電路及功率的測量 24、R-C選頻網絡的研究 25、二瑞口網絡研究 26、單相變壓器實驗 27、互感電路實驗 28、三相異步電動機的使用與起動 29、三相電動機繼電接觸控製的基本電路 30、三相電動機Y一△起動控製實驗 31、三相電動機的順序控製實驗 32、三相電動機能耙製動控製實驗 |
利用上述32項實驗的元器件也可完成下麵電路實驗 33、最簡單的電路 34、電路中共中央辦公廳各點電位與參考點的選擇 35、電阻的串聯 36、電阻的並聯 53、RL過濾過程 54、電容的串聯電路 55、電容的並聯電路 56、電容器的充放電 57、電容器在交直流中的作用 58、條形磁鐵在線圈中的運動 59、電容的混聯 60、純電阻·電感、電容電路 61、磁耦合線圈的順串 62、磁耦合線圈的反串 63、歐姆表的工作原理 64、雙聯開關二地控製 65、用示波器觀察磁滯回線 66、磁路歐姆定律 67、兩線圈的互感及同名端 68、互感耦合 69、提高功率因數的方法 70、單相電路功率的測量 71、收錄機電源電路 72、濾波電路 73、電阻與溫度的關係:用伏安法測出燈絲在不同電壓下的阻值。 74、三相異步電機閘刀控製正轉實驗 75、具有過載保護的控製線略 76、按鈕控製的正反轉控製線路 77、接觸器控製星一三角降壓起動控製線路 |
