目前，國內各類學枝電工、電子實驗設備大多是分體的，也有都分學校根據教學要求自製了各種形式的實驗台或實驗箱，由於加工量少，受自身加工能力的限製，加工工藝粗糙，功能不全，滿足不了實驗要求，也容易發生人身及設備事故，且實驗元器件繁多難以購置、難以管理，很難開出實驗大綱規定的實驗。基於此，我廠吸取德國及國內同類產品的優點，結合我國高教、職教教學大綱要求而研製本產品。
●本產品的特點:
實驗台具有較完善的安全保護措施、
較齊全的功能。實驗台桌中央配有通用電路板，電路板注塑而成，表麵均（jun1）布有九孔成一組相互聯通的 插孔，元件盒在其上任意拚插成實驗電路，元件盒盒體透明，直觀性好，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構，維修拆裝右便。元器件放置在實驗桌下邊左右櫃內，大大捉高了管理水平，規劃化程度，大大減輕了教師實驗準備工作。
●適用範圍:
適用於高等、中等、職校及技術電工學、電工原理、電子技術等課程實驗。可完成交直流、振蕩、磁路電路、運算放大器、整流電路、交直流放大電路·數字邏輯電路等電路實驗。該設備是現有實驗室設備的更新換代或新建、擴建實驗窒的理想產品。它的配備是學校上水平、上 等級的重要標誌。
●實驗台結構功能簡介：
2、三相保險座
3、三相電源輸入指標
4、實驗台電源總開關，帶漏電、過載保護
5、試驗按鈕:試驗漏電開關漏電功能
6、電源輸入指示l隻
7、電源輸出指示3隻(紅、綠、黃三色)
8、交流電壓表:指示輸出線電壓
9、電壓轉換開關:與電壓表配合使用，監示輸出線電壓的大小與對稱情況
10、接線座5隻:A單元三相四線及地線輸出
l1、電流表:W相電流輸出指示
12、四插座:A單元三相四線電源輸出
13、接線座2隻:B單元交流低壓電源輸出
14、電表（2A）:B單元交流電流指示
15、旋鈕:B單元3-24V電壓輸出選擇
16、開關:C單元雙路直流穩壓電源開關
17、旋鈕:C單元雙路1路穩流調節
18、旋鈕:C單元雙路l路穗壓調節
19、接線座2隻:C單元I路直流穩壓輸出
20、保險座:C單元雙路穩壓電源保險
21電表4隻:雙路穩壓電源電壓、電流指示
22、接線座:D單元直流5V穩壓輸出
23、電表:D單元電流0·5A輸出指示
24、開關1:控製各低壓交流電、信號源
25、開關2:控製E單元交直流調壓電源
26、電表:E單元交流電壓輸出指示
29、插座:G單元220V輸出插座
30、旋鈕:音頻功率放大器音量調節
31、接線座2隻:音頻信號輸入
32、按鈕:單次脈衝使能開關
33、接線座3隻:單次脈衝輸出口
34、電表:函數發生器正弦波輸出電壓指示
35、旋鈕:正弦波輸出三級衰減幅度粗調
36、旋鈕:正弦波輸出輻度細調
37、接線座:正弦波輸出口
38、旋鈕:矩形波輸出幅度調節
39、 接線座:三角波輸出口
40、旋鈕：函數信號發生器頻率細調
41、接線座;矩形波輸出口
42、旋紐：函數信號發生器頻率五級粗調
43、電表:函數發生器輸出頻率指示
44、萬用表:500型
45、實驗桌麵尺寸160×7Ocm
46、通用電路板:規格35×90cm，元件盒在其上任意拚插進行實驗
47、儲存板:放置元件盒
48.左儲存櫃:放置儲存板（帶門鎖)
49、抽屜：放置常用工具
50、右儲存櫃 ：放置儲存板(帶門鎖)
51、示波器：型號不限（用戶自備）
一·輸入工作電源:三相四線
二·輸出電源及信號
l、A單元:三相四線 5、E單元:直立流電壓0∽240V連續可調，電流2A2、B單元:交流3、6、9、 12、15、18、24V 6、F單元:220V電壓輸出，供外接儀器使用。
3、C單元:雙路穩流穩壓電源（具有過載及短路保護功能），二路輸出電壓都為0一30V，由多圈電位器連續調節，輸出最大電流為2A。電壓穩定度:<10-2 負載穩定度: <10-2 紋波電壓: <5mV 4、D單元:直流穩壓5V，電流0.5A 。
三、單次脈衝源:兩組相互獨立的單次脈衝源·各自每次均可輸出一對正負脈衝
四·函數信號發生器(正弦波、三角波、矩形波)
1、頻率範圍:5Hz一55OKHz分五個頻段
2、頻率指示:由Hz表直接讀出
3、電壓輸出範圍:正弦波:5Hz-250KH>4·5V、250KHz-550KHz>3·5V
三級衰減:0db、20dh、40d具有連續細調
矩形波:5Hz-250KHz>4·5V、25OHHz-550KHz>3·55V，幅度連續可調
三角波:5Hz-550KHz>lV
五、音頻功率放大器:
輸入音頻電壓不低於l0mV，輸出功率不小於lW，音量可調，內有喇叭，用於放大電路擴音，也可作信號手跡儀器使用。
六、絕緣電阻: >5MΩ
七、漏電保護:漏電動作電流3OmA

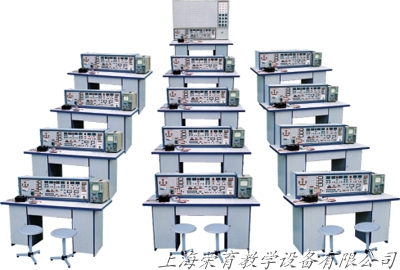

●結構與配備（二十座為例）
（一） 實驗台桌:
12台學生實驗桌，一台兩座，台桌外形尺寸:160×70×8Ocm。台桌中央配置通用電路板(尺寸35×9Ocm)，根據實驗電路在其上任意拚插元件盒成實驗電路，元件盒盒體透明直觀，內裝元件一目了然，盒蓋印有永不褪色元件符號，線條清晰美觀，盒蓋與盒體采用壓卡式結構，拆裝維修方便。每張台桌配有一粒膠皮板，保護通用插板與桌麵（如需要在桌上放置電動機、焊接等）台桌下都是元件儲存櫃，放置實驗元器件。
（二） 示教台桌:
1台示教台桌，分別控製12台學生驗台上的電源，通用電路板演示屏立在實驗桌上，尺寸為160X7Ocm。用於講解、演示。
(三)實驗台:
共13台，學生實驗台桌及示教台桌上各配備l台。
(四)、器材配備:
65隻直流電表，13隻萬用表，13套實驗所需電阻、電位器、電容，變壓器、二極管、三極管、場效應管、集成、可控矽、傳感器、邏輯
電平顯示及邏輯電平開關等元件單元盒(元件已裝在單元盒內)。
（五）、用戶自備器材：
1、示波器（型號不限）2、晶體管毫伏表
實驗項目:
2·晶體三極管輸入輸出特性
3·低頻小信號電壓放大器
4·直接耦合兩級放大器
5·RC耦合兩級放大器已
6·負反饋對放大器性能的影響
7·變壓器招合推挽功率放大器
8·互補對稱推挽功率放大器(OTL)
9·單相半波整流
10·單相全波整流
11·單相橋式整流
12·單相橋式整流濾波
13·單結晶體管特性
I4·單結晶體管觸發電路
15·晶閘管簡單測試及可控整流電路
16·場效應管測試
17·串聯型穩壓電壓
18·差動放大電路的研究
19·集成運放參數的測試
20·集成運放成法電路
21·集成運放加法電路
22·集成運放積分電路
23·集成運放微分電路
24·集成運放文氏正弦波振蕩器
25·電容三點式振蕩器
26·電感三點式振蕩器
27·集成穩壓電路
28·無穩態電路（多諧振蕩器)
29·施密特觸發器
30·集成與門邏輯功能測試
31·集成非門電路邏輯功能測試
32·集成或門電路邏抖功能測試
33·集成與非門邏揖功能測試
34·CMOS門電路的測試
35·基本RS觸發器
36·JK觸發器
37·D觸發器
38·555時基電路的應用（方波發生器)
39·二一十進製計數器
40·二一十進製8421譯碼器
41·加法器 42·減法器
43·用集成與非門構戍單穩態觸發器
44·組合邏輯電路
利用上述44項實驗元器件也可完成下麵實驗
45·P-N結單向導電特性
46·三權管kBo的測量電路
47·三極管IcBo的測量電路
48·三權管電流放大
49·三極管的VA特性
50·帶負載的單級小信號電壓放大
51·電壓負反饋偏置電路
52·分壓式電流負反饋偏置電路
53·用熱敏電阻穩定工作點
54·用二極管穩定工作點
55·分析Ce對低頻特性的影響
56·共基極放大實驗電路
57·共集電極放大實驗電路
58·共源極基本放大電路
59·場效應管自給偏壓放大電路
60·場效應管分壓式自偏壓電路
61·場效應管共漏極電路
62·場效應管共柵極電路
63·單管阻容放大電路
64·基本直流放大電路
65·用電阻提高後級發射極電位
66·用穗壓管提高後級發射極位
67·變壓器耦合放大電路
68·甲類功率放大電路
69·乙類功率放大電路
70·串聯電流負反饋
71·串聯電壓貧反饋電路
72·並聯電壓負反饋電路
73·並聯電流負反饋電路
74·兩級放大電路中的負反饋
75·射極輸出電路
76·自舉射極輸出電路
77·用電容衰減高頻電壓
78·用負反饋消除自激振蕩
79·電池監視電路
80·場效應管三極管組成放電路
81·PNP-NPN直接耦合放大電路
82·共基共射放大電路
84·液位光電控製
85·簡單的溫控電路
86·模擬光控簡易路燈自動電路
87·RC移相振蕩器
88·雙T選頻網絡
89·雙T選頻網絡組成的振蕩器
90·變壓器反饋式振蕩電路
91·場效應管變壓器反饋式振蕩電路
92·防盜報警電路
93·串聯型晶體振蕩電路
94·互補音頻振蕩訊響器
95·報警訊響器
96·音樂門鈴電路
97·電子報警器電路
98·差動放大電路的基本形式
99·電子門鈴電路
100·準互補對稱電路
10I·三管OTL互補對稱電路
102·長尾式差動放大電路
103·差動輸入單端輸出
104·單端輸入雙端輸出
105·單端輸入單端輸出
106·雙電源式長尾差動放大電路
107·差動式放大器實驗電路
108·具有恒流源的差動放大電路措施
109·單端輸出差動放大電路的溫飄分析
110·閃光器電路
111·運其放大器的基本接法
112·電流差動式運放用作交流比例放大
113·Vos的簡易測量方法
114·ioses的簡易測量方法
115·Aod的簡易測量方法
116·共模抑製比Cmrr的簡易測試
117·最大共模輸入電UIcm簡易測試 數運算電路
118·Yopp的簡易測試 119·SR的測量方法
120·基本同相放大接法
121·運放構成的LC振蕩器
123·引到反向端輸入調零措施
124·引到同向端輸入調零指施
125·為使電值不致過大的接法 選擇電路
126·利用三極管的基極電流實現
127·利用T型網絡提高等效反饋電阻
128·使互補管工作在甲乙類擴大
129·對電容負戴進行校正時措施
130·反相輸入保護措施
131·同相輸入保護措施
132·利用穩壓管保護器件
133·電源極性錯接的保護
134·電源啟動瞬間過壓保護
135·二極管檢波電路
136·利用PN結的溫度係數測量溫度
137·雙二極管限幅器
138·反相運放基本電路
139·可變比例放大
140·同相運放基本電路
141·電壓/電流變換電路
142·電流/電壓變換電路
143·電壓跟隨器
144·差動放大基本電路
145·運算放大器的差動輸入
146·反相輸入求和運算
147·同相輸入求和運算
148·雙端輸入求和運算
149·基本積分電路
150·EG考濾泄漏詛對的積分運算電路
151·提高積分時間常數的
152·快速積分電路
153·模擬一階微分方程電路
154·模擬二階微分方程電路
155·基本微分電路
156·實用微分電路
157·利用間接方法得到近似微分
158·基本對數運算電路
159·利用三極管的對數特性組成對
160·反對數放大的基本電路
161·Vo正比於VxVy電路
162·簡單的過零此較電路
163·具有滯迥特性的比較電路
164·雙限此較電路
165·雙限三態比較電路
166·利用二級管作為上限檢測幅度
167·下限檢幅選擇電路
168·基本采樣保護電路
169·RC無源網終的低通濾波電路
170·濾波電路接到組件的同相輸入端
171·濾波電路接到組件的反相輸入端
172·簡單二階RC濾波電路
173·典型RC有源濾波電路
174·兩階有源濾波電路
175·多路反饋二級有源濾波電路
176·典型二階高通有源濾波電路
177·基本帶通濾波電路
178·典型帶通濾波電路
179·用雙T網絡組成的帶阻濾波路
180·輸出限幅的反相器
181·實用差值運算放大器
182·矩形波根蕩路
183·阻容移相觸發電路
184·電熱褥調溫裝置
185·寬度可調的矩形波發生器
186·簡單的鋸齒波發生器
187·幅頻可調的鋸齒波發生器
188·單相橋式整流常用畫法電路
189·全波整流電路的最大反向峰值電壓
190·電容濾波電路
191·電容濾波帶電阻負載
192·全波整流電容濾波電路
193·RC濾波電路
194·多段RC濾波電路
195·基本的LC濾波電路
196·T型濾波電路
197·二倍壓整流電路
198·三倍壓整流電路
199·基本穩壓管穩壓電路
200·基本調整管穩壓電路
201·具有放大環節的穩壓電路
202·調整管穩流電路
203·電子濾波器
204·串聯穩壓電路
205·並聯穩壓電路
206·電子催眠器
2O7·三端集成穩壓電路
208·正電源輸出可調的集成穩壓電路
209·單相全波可控整流
210·矽穗壓管穗壓電路
211·單相半波可控整流
212·單相橋式半控整流
213·充電甩矽整流器原理
214·感性負載對晶閘管的影響
215·晶閘管觸發導通試驗
216·反電動勢負載晶閘管電路
217·簡易電子調壓電路
218·測試單結管分壓比
219·單結管振蕩電路
220·單結管觸發應用電路
221·二極管"與"門電路
222·三極管"或"門電路
223·與邏輯形象化
224·或邏輯形象化
225·非邏輯形象化
226·三極管"非"門
227·三極管"與非"門。
228·三極管"或非"門
229·三扳管雙穩態電路
230·三楓管單穩態電路
231·三極管多諧振蕩電路
232·置位觸發電路
233·射極耦合雙穩態
234·對稱式多諧振蕩器
235·環形多諧振蕩器
236·微分型單穩態電路
237·集成施密特電路
238·矩形波發生器
239·單脈衝電路
240·連續脈衝發生器
