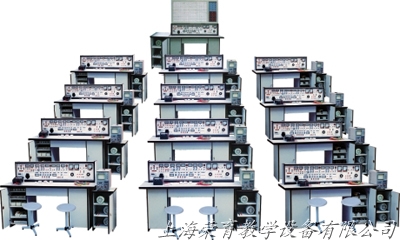

TRY-21D型通用電工、電子、電力拖動、直流電機“四合一”實驗室設備
該設備根據國家教委教學大綱研製，是國內技術、配備電工電子電拖儀器最齊全的新產品。可完成電工學、電工原理、電子技術、電力拖動控製線路、直流電機啟動、調速、反轉、製動實驗等電類課程400多項實驗，所有的實驗組件均已裝在組件盒上，實驗時把組件盒插入通用九孔板上，實驗電路組合靈，拚插任意。同一實驗有多種布局，有效提高動手能力。采用透明組件盒體，內裝組件一目了然，更換組件時可把盒蓋打開，維修方便。
●結構與配備
一、實驗台桌:一台二座，台桌外形尺寸:160×70×8Ocm。台桌中央配置通用電路板。每張台桌配一粒膠皮板，以保護通用電路板及桌麵(如需要在其上放置電機、焊接等)。台桌下都是元件儲存櫃，放置元器件。
二、實驗台:在TRY-21C型通用電工電子電拖實驗室成套設備的基礎上增加調速環節，Ia，If示環節。學生實驗台桌及示教台桌各配備一台。
三、示教台:1台示教台，分別控製12台學生的電源，通用電路板演示屏立在實驗台上，尺寸150×7Ocm，用於講解、演示。
四、器材配備:26台三相電動機180W，13台直流電機200W，52隻熱繼電器，26隻時間繼電器，91隻交流接觸器，156隻交直流電表，13隻MF500型萬用表，39隻指示燈，42隻行程開關，78隻控製按鈕，13隻倒順開關，26隻變壓器，13三相雙投閘刀，13隻三相閘刀，13套實驗所需電阻、電位器、電感線圈、互感線圈、二極管、三極管、場效應管、集成、可控矽，邏輯電平開關、邏輯電平指示等元件盒（元件已裝在元件盒內），13套剝線鉗·螺絲刀、尖嘴鉗等工具。
五·用戶自備器材:
示波器（型號不限），晶體管毫伏表，功率表
實驗項目：能完成
全部實驗項目。
|
1、閘刀開關正轉控製線路 2·接觸器點動正轉控製線路 3·具有自鎖的正轉控製線路 4·具有過找保護的正轉控製線路 5·倒順開關控製正反轉控製線路 6、接觸器聯鎖的正反轉控製線路 7·按鈕聯鎖的正反轉控製線路 8·按鈕接觸器複合聯鎖控製線路 9·自動往返行程控製線路 10·接觸器控製串聯電阻降壓起動線略 11·時間繼電器控製串聯電阻降壓控製線路 12·手動Y/△降壓起動 13·接觸器控製Y/△降壓起動 14·時間繼電器控製Y/△降壓起 |
15·QX3-13型Y/△自動起動控製線路 16·半波整流能耗製動控製線路 17·全波整流能耗製動控製線路 18·C620車床電氣控製線路 19·手動降壓起動 20·單相運行反接製動控製線路 21·電動葫蘆電氣控製線路 22·C6163車床電氣控製線路 23·控製電路聯鎖控製線路 24·主電路聯鎖控製線路 25·直流電機啟動 26·直流電機的調速 27·直流電機的反轉 28、直流電機製動實驗 |
