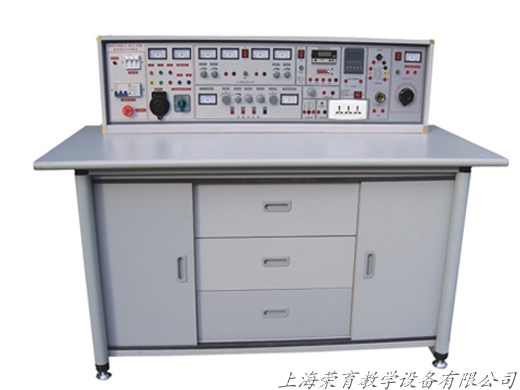

TRY-7450A 電工、電子技能實訓與考核實驗室成套設備
TRY-7450A 電工、電子技能實訓與考核實驗室成套設備根據《教育部關於以就業為導向，深化高等職業教育改革的若幹意見》中提出的“高等職業院校必須把培養學生動手能力、實踐能力和可持續發展能力放在突出地位，促進學生技能的培養”精神。我公司技術人員綜合了“電子電器類”“電子技術應用類”“電子信息類” 《電工技能訓練》和《電子技能訓練》教學大綱要求，研製了本實驗設備。其電子技能實訓改革傳統實驗室實訓教學模式，通過基本操作技能和二十幾類實用新型電路的製作、調試，使學生掌握電子產品的製作調試，學會閱讀電路原理圖和PCB圖，熟悉常用電子元器件的選擇、測試，掌握焊接和電路組裝工藝技能（設備中配置二十幾套特製實訓電路板和相應電路元器件），並能處理安裝調試過程中出現的問題。實訓電路中涵蓋開關、音頻、信號發生、計數、譯碼、顯示、測量、控製等實訓內容。電工技能實訓通過安全用電，常用工具及儀表的使用，電工基本技能訓練，電動機的安裝、維護與故障處理，電動機基本控製線路的安裝、調試維修，常用生產機械電氣控製線路的故障分析與處理等項目係統訓練，可達到勞動及社會保障職業技能鑒定中級以上水平。
TRY-7450A 電工、電子技能實訓與考核實驗室成套設備實訓內容分為幾個層次和若幹模塊，不同學製，不同生源的學校可根據自己的實際情況選擇實訓項目。該設備具有科學性、驗證性、實用性、趣味性，是高等、中專、職業學校及各類培訓機構為學生參加社會工作前必不可少的訓練設備，也可用作考核機構對學生進行考核的理想設備。
TRY-7450A 電工、電子技能實訓與考核實驗室成套設備實訓內容分為幾個層次和若幹模塊，不同學製，不同生源的學校可根據自己的實際情況選擇實訓項目。該設備具有科學性、驗證性、實用性、趣味性，是高等、中專、職業學校及各類培訓機構為學生參加社會工作前必不可少的訓練設備，也可用作考核機構對學生進行考核的理想設備。
1、實驗台構成與性能：
1.1 電源及參數：
1.1.1 輸入電源：三相四線電源，輸入時指示燈亮
1.1.2 電源輸出：有嵌入式保險盒和漏電開關二級保護功能，一個應急開關。
A組：監視電壓表：通過換相開關指示三相輸出電壓。
B組：三相電源輸出：由三相電源插座和安全接線座輸出電壓，通過開關控製三相電的輸出，以提高安全性。
C組：0-220V電源輸出：一組插座。為各種儀器提供工作電源。
D組：可調交直流電源：一台0.5KVA單相調壓器，輸出0－240V交直流電源，電壓輸出有表指示。
E組：固定直流穩壓電源：輸出電壓5V，輸出電流最大500mA。
F組：恒流穩壓電源：雙路0-30V穩壓輸出，內置式繼電器自動換檔。多圈電位器連續調節，使用方便。輸出最大電流為1.5A，具有預設式限流保護功能，輸出由0.5級數字電流表、電壓表指示，電壓穩定度＜10-2，負載穩定度＜10-2，紋波電壓＜5mv。
1.2 單次脈衝源：每撥按一次鈕子開關可得到一組正負脈衝。
1.3 函數信號發生器輸出正弦波、三角波、矩形波。
1.3.1 頻率範圍：5HZ-550KHZ分五個頻段
1.3.2 頻率指示：由HZ表直接讀出
1.3.3 電壓輸出範圍：正弦波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V
三級衰減：0db、20db、40db具有連續細調功能。
矩形波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V，幅度連續可調
三角波：5HZ-550KHZ>１V
1.4 音頻功率放大器：輸入音頻電壓不低於10mv，輸出功率不小於1W，音量可調，內有喇叭，用於放大器電路擴音，也可作信號尋跡儀器使用。
1.5 智能型直流電流表：精度0.5級，量程分4檔，分別為±4mAV,具有超量程自動保護功能，電表麵板上具有上下限預設報警和回差設定按鍵，可根據實驗情況隨時更改任一量程上下限報警數值和回差數據，使用方便，精度高，安全可靠。
1.6 變壓器：內置式220V/12＋24V，功率25W。
1.7 喇叭：8Ω,0.5W內置式。
1.8 蜂鳴器：內置式；
1.9 燈頭座：250V、4A燈頭座一隻，用於實訓中電路的驗證等，固定在實驗台上，使用方便、安全。
2、實驗操作桌：由雙麵飾麵板製成，不變形，不褪色。尺寸：160×70×80cm，鋁合金框架，造型美觀大方，中間設有抽屜，存放工具，左右二隻儲存櫃，用於儲存元器件。
構成與配備(以二十四座為例)
1、實訓操作桌12張，一桌二座，操作桌桌麵中央設置通用九孔繼電控製實訓插板(尺寸:45×70cm)。繼電控製實驗根據電路要求插上電氣元件布線實驗。元器件已裝在特製元件盒上，實驗方便、快捷。每張操作桌配有一粒膠皮板，保護插板和桌麵(如需要在桌上放置電動機、電子線路焊接等)。
1、實訓操作桌12張，一桌二座，操作桌桌麵中央設置通用九孔繼電控製實訓插板(尺寸:45×70cm)。繼電控製實驗根據電路要求插上電氣元件布線實驗。元器件已裝在特製元件盒上，實驗方便、快捷。每張操作桌配有一粒膠皮板，保護插板和桌麵(如需要在桌上放置電動機、電子線路焊接等)。
2、示教控製台1台：由示教實訓操作桌、實訓台、演示控製屏組成，能分別控製12台學生實驗台的電源。尺寸為160×70cm。
3、實驗台，共12台，每張學生實驗操作桌上配置1台。
4、器材配備：
人體複蘇模型1個，滅火器1隻，手電鑽3把，台鑽1台，表筆、扳手、剝線鉗、鑷子、鋼絲鉗、尖嘴鉗等工具13套，電烙鐵及烙鐵架25套，MF-500萬用表13隻，數字萬用表13隻，電度表13隻，兆歐表13隻，鉗形表13隻，轉速表1隻，繞線機2台，保險盒39隻，配電板26塊，熔斷器78隻，拉線開關、圓插座、平燈頭各26隻，20W日光燈13套，交流電流表39隻，交流電壓表13隻，換相開關13隻，電阻一批，變壓器組件13套，三相電動機拉具1套，鋼鋸架13把，單相電動機13台，三相180W鼠籠式電動機26台，100W直流電機1台，交流接觸器52隻，組合開關13隻，3H鐵殼按鈕13隻，熱繼電器26隻，時間繼電器13隻，變壓器13隻，單刀開關13隻，三相閘刀13隻，信號燈13隻，變壓器繞線桌1張，雙門立櫃2個，敷銅板13片，初步焊接通用線路板及組件13套，13×22套電子技能實訓考核組件（包括特製線路板及相應元器件），學生凳25張。
|
