一、產品特點：

我公司根據國內各類企業對從業人員工藝要領與操作技能高熟練程度的迫切要求，綜合了“電子類”“機械類”“電子電器類”《電工技能實訓》教學大綱並按照勞動及社會保障部頒發的“工人技術等級標準”和“職業技能鑒定規範”的內容要求，符合國家教育職業技術培訓“培養技能，重在應用”精神而研製的一代產品。實訓內容注意廣泛性、科學性和實用性。通過安全用電，常用工具及儀表的使用，電工基本技能訓練，電動機的安裝維護與故障處理，電動機基本控製線路的安裝、調試與維修，常用生產機械電氣控製線路的故障分析與處理等項目實訓，學員可以達到職業技能鑒定中級以上水平。該設備是高等院校、中專、技校、職業學校及各類培訓機構為學生參加社會工作前必不可少的訓練設備，也可用作考核機構對學生進行考核的理想設備。

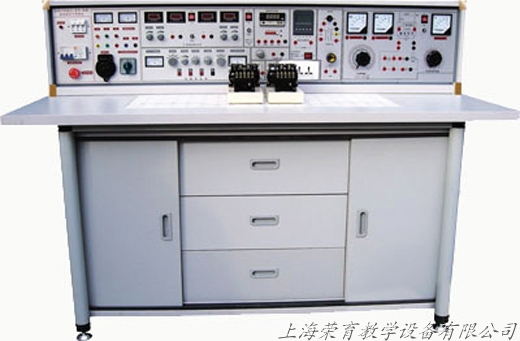

二、實訓台構成與性能：

1、電源及參數：

1.1、輸入電源：三相四線電源，輸入時指示燈亮

1.2、電源輸出：有嵌入式保險盒和漏電開關二級保護功能，一個應急開關。

1.2.1　監視電壓表：通過換相開關指示三相輸出電壓。

1.2.2　三相電源輸出：由三相電源插座和安全接線座輸出電壓，通過開關控製三相電的輸出，以提高安全性。

1.2.3　0-220V電源輸出：一組插座。為各種儀器提供工作電源。

1.2.4　可調交直流電源：一台0.5KVA單相調壓器，輸出0～240V交流電壓，電壓輸出有表指示。

1.2.5　恒流穩壓電源：一路0-30V穩壓輸出，內置式繼電器自動換檔。多圈電位器連續調節，使用方便。輸出最大電流為1.5A，具有預設式限流保護功能，輸出由0.5級數字電流表、電壓表指示，電壓穩定度＜10-2，負載穩定度＜10-2，紋波電壓＜5mv。

1.3　智能型交流電流表：精度0.5級，量程分4檔，分別為4mA，40mA，400mA，4000mA，具有超量程自動保護功能，電表麵板上具有上下限預設報警和回差設定按鈕，可根據實驗情況隨時更改任一量程上下限報警數值和回差數據，使用方便，精度高，安全可靠。

1.4　智能型交流多功能測量電表：可同時測量電流I、電壓U、功率Kw、電能Kwh、工作時間T。

2、實驗操作桌：由雙麵飾麵板製成，不變形，不褪色。尺寸：160×70×80cm，鋁合金框架，造型美觀大方，中間設有抽屜，存放工具，左右二隻儲存櫃，用於儲存元器件。

構成與配備(以二十四座為例)
1、實驗操作桌12張，一桌二座，操作桌桌麵中央設置通用九孔繼電控製實訓插板(尺寸:45×70cm)。繼電控製實驗根據電路要求插上電氣元件布線實驗。元器件已裝在特製元件盒上，實驗方便、快捷。每張操作桌配有一粒膠皮板，保護插板和桌麵(如需要在桌上放置電動機、電子線路焊接等)。

2、示教控製台1台：由示教實驗操作桌、實驗台、演示控製屏組成，能分別控製12台學生實驗台的電源。尺寸為160×70cm。

3、實驗台，共12台，每張學生實驗操作桌上配置1台。

4、器材配備：

人體複蘇模型1個，滅火器1隻，手電鑽3把，台鑽1台，表筆、扳手、剝線鉗、鑷子、鋼絲鉗、尖嘴鉗等工具13套，電烙鐵及烙鐵架25套，指針萬用表13隻，數字萬用表13隻，電度表13隻，兆歐表13隻，鉗形表13隻，轉速表1隻，繞線機2台，保險盒39隻，配電板26塊，熔斷器78隻，拉線開關、圓插座、平燈頭各26隻，20W日光燈13套，交流電流表39隻，交流電壓表13隻，換相開關13隻，電阻一批，變壓器組件13套，三相電動機拉具1套，鋼鋸架13把，單相電動機13台，三相180W鼠籠式電動機26台，100W直流電機13台，交流接觸器52隻，組合開關13隻，3H鐵殼按鈕13隻，熱繼電器26隻，時間繼電器13隻，變壓器13隻，單刀開關13隻，三相閘刀13隻，行程開關52隻，三相雙投閘刀13把，倒順開關13把，大功率電阻39隻，整流二極管13隻，信號燈13隻，變壓器繞線桌1張，雙門立櫃2個，敷銅板13片，初步焊接通用線路板及組件13套，13×22套電子技能實訓考核組件（包括特製線路板及相應元器件），學生凳25張。

三、實訓項目： 1. 低壓驗電表的使用。 2. 滅火器的操作方法。 3. 口對口人工呼吸法和胸外心髒壓擠法觀察。 4. 常用工具的使用與識別。 5. 常用導線的連接和絕緣的恢複。 6. 電烙鐵的拆裝與焊接技能訓練。 7. 電工識圖訓練。 8. 配電板安裝。 9. 室內配線。 10. 室內照明線路安裝。 11. 電流表、電壓表的安裝。 12. 萬用表轉換開關的使用和讀數。 13. 交流電壓的測量。 14. 直流電壓、直流電流的測量。 15. 電阻的測量。 16. 兆歐表、鉗形電流表接地電阻測定儀的使用。 17. 常用開關類電器拆裝。 18. 交流接觸器的拆卸與組裝。 19. 熱繼電器與時間繼電器的拆卸和組裝。 20. 常用啟動器的結構觀察及檢測。 21. 小型變壓器的製作。 22. 小型變壓器故障檢查與排除。 23. 三相鼠籠式電動機的拆裝與測試。 24. 三相鼠籠式電動機運行巡視。 25. 三相鼠籠式異步電動機的定期檢修。 26. 三相鼠籠式異步電動機故障分析。 27. 定子繞組局部故障的排除。 28. 單相電容式電動機繞組的拆換。 29. 單相電容式電動機故障與排除。 30. 手動正轉控製線路的安裝與檢修訓練。 31. 接觸器點動正轉控製 32. 具有自鎖的正轉控製。 33. 具有過載保護的正轉控製。 34. 接觸器聯鎖的正反轉控製。 35. 按鈕聯鎖的正反轉控製線路。 36. 按鈕、接觸器複合聯鎖的控製線路。 37. 接觸器控製Y-△降壓控製。 38. X62-W型銑床主軸與進給電機的聯鎖控製。 39. 時間繼電器控製Y-△降壓起動控製。 40. C620-1型車床控製線路的模擬安裝。 41. 直流電動機的拆裝訓練（教師演示）。 42. 直流電動機的檢修訓練（老師演示）。 43.常用儀器儀表的使用； 44常用電子元器件的識別與檢測； 45電烙鐵拆裝與電子錫焊技能訓練； 46.印刷線路板的製作； 47.三端集成穩壓直流電源的製作； 48.串聯型直流穩壓電源的製作；

49.低頻信號電壓放大器的裝配與測試； 50.具有負反饋信號放大器電路的製作與測試； 51.文式橋振蕩器的焊接與調試； 52.電池電壓監視電路的製作與測試； 53.電子催眠器電路的製作； 54.模擬“知了”電子電路的製作實訓； 55.實用聲控、光控節電照明燈的製作與實訓； 56.語音報警喇叭的製作與實訓； 57.邏輯測試器的製作與測試； 58.正負脈衝信號的製作與測試； 59.智力競賽搶答器的製作； 60.水位報警器電路的製作； 61.迷你閃光彩燈的製作； 62.光控音樂門鈴； 63.實用模擬自然風控製器的製作； 64.台燈調光電路； 65.實用CMOS觸摸鎖鑰電路； 66.自動充電器的製作； 67.半導體收音機的組裝與調試。   四、實驗項目： 1．閘刀開關正轉控製線路 2．接觸器點動正轉控製線路 3．具有自鎖的正轉控製線路 4．具有過找保護的正轉控製線路 5．倒順開關控製正反轉控製線路 6．接觸器聯鎖的正反轉控製線路 7．按鈕聯鎖的正反轉控製線路 8．按鈕接觸器複合聯鎖控製線路 9．自動往返行程控製線路 10．接觸器控製串聯電阻降壓起動線略 11．時間繼電器控製串聯電阻降壓控製線路 12．手動Y/△降壓起動 13．接觸器控製Y/△降壓起動 14．時間繼電器控製Y/△降壓起動 15．QX3-13型Y/△自動起動控製線路 16．半波整流能耗製動控製線路 17．全波整流能耗製動控製線路 18．C620車床電氣控製線路 19．手動降壓起動 20．單相運行反接製動控製線路 21．電動葫蘆電氣控製線路 22．C6163車床電氣控製線路 23．控製電路聯鎖控製線路 24．主電路聯鎖控製線路 25．直流電機啟動 26．直流電機的調速 27．直流電機的反轉 28．直流電機製動實驗
