TRY-7600A模電 數電實驗與實訓考核設備
編號:N200852144616
基本信息:

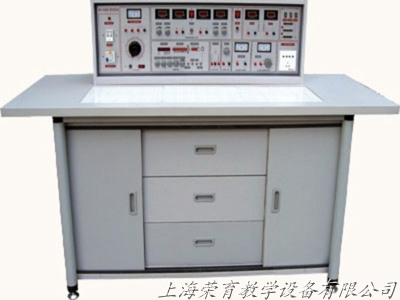

TRY-760A 模電、數電實驗與技能實訓考核實驗室成套設備
一、本係列產品特點：
本係列產品是電工、模電、數電、電拖實驗與技能實訓考核有機的結合，做到資源共享一室多用，減少實驗實訓指導教師人員和基建投入，經濟效益顯著。與TRY-7450係列產品相比，本係列產品在實驗台技術性能，實驗內容深度與廣度做了較大的改進。實驗項目包括電工學、電工原理、模擬電子技術、數字電子電路、電力拖動、電氣控製、繼電控製等課程，可完成交直流、振蕩、磁場電路、運算放大器、整流電路、交直流放大電路、數字邏輯電路、電氣控製等電路實驗。采用德國職業教育先進的實驗方法；利用九孔通用實驗底板和分立式透明元件盒靈活地組合實驗，元器件可重複利用，實驗方便，動腦動手能力強。
電子技能實訓改革傳統實驗實訓教學模式，通過基本操作技能和二十幾類實用新型電路的製作、調試，使學生掌握電子產品的製作調試，學會閱讀電路原理圖和PCB圖，熟悉常用電子元器件的選擇、測試，掌握焊接和電路組裝工藝技能（設備中配置二十幾套特製實訓電路板和相應元器件），並能處理安裝調試過程中出現的問題。實訓電路中涵蓋開關、音頻、信號發生、計數、譯碼、顯示、測量、控製等內容。
電工、電拖技能實訓通過安全用電，常用工具及儀表的使用，電工基本技能訓練，電動機的安裝維護與故障處理，電動機基本控製線路的安裝、調試與維修，常用生產機械電氣控製線路的故障分析與處理等項目係統訓練。可以達到勞動及社會保障職業技能鑒定中級以上水平。本係列設備具有科學性、驗證性、實用性、趣味性，是高等、中專、職業學校及各類培訓機構新建、改建實驗室的理想產品。
二、實驗台和實驗操作桌結構和功能：
1、實驗台構成與性能：
1.1 電源及參數：
1.1.1、輸入電源：三相四線電源，輸入時指示燈亮。(模電、數電實驗與技能實訓考核實驗室成套設備實驗台為單相三線輸入)
1.1.2、電源輸出：有嵌入式保險盒和三相漏電開關二級保護功能。
A組：單、三相可調交流電源，提供0－430V連續可調的交流電源，同時可得到0-250V單相可調電源（配有一台1.5KVA的三相自耦調壓器，配有三隻液晶交流電壓表，指示調壓輸出電壓）
注：模電、數電實驗與技能實訓考核實驗室成套設備無三相調壓輸出，改為一台0.5KA單相0-250V輸出。
B組：低壓交流電壓3-24V分七檔可調，最大輸出電流1.5A，電流表指示。
C組：低壓直流穩壓電源，電壓5V，電流0.5A，電流表指示。
D組：雙路恒流穩壓電源，二路輸出電壓均（jun1）為0-30V，內置式繼電器自動換檔。多圈電位器連續調節，使用方便。輸出最大電流為1.5A，具有預設式限流保護功能，每次輸出有0.5級數字電流表、電壓表指示，電壓穩定度＜10-2，負載穩定度＜10-2，紋波電壓＜5mv。
E組：單相交流市電輸出，由插板供用戶自備設備使用。
1.2函數信號發生器:
1.2.1波形:正弦波、三角波、方波、脈衝波、鋸齒波、TTL方波、矩形波.
1.2.2頻率範圍:由0.1Hz到2MHz，分七個頻率檔級。
1.2.3正弦波失真度:10-30Hz<3% 30Hz-100KHz≤1%
1.2.4方波響應:前沿/後沿≤100nS（開路）
1.2.5最大輸出幅度(開路)：f＜1MH幅度≤15VP-P；1M＜f≤2MHz≤11Vp-p
1.2.6直流偏置(開路)：±lOV
1.2.7輸出阻抗Z：ZO=50Ω±5Ω
1.2.8占空比:脈衝與鋸齒波上升、下降沿可連續變化，範圍10%～90％。
1.2.9壓控振蕩(VCF)：加外加直流電壓0±5V變化時，對應的頻率變化大於l00:1。
1.2.10輸出衰減:20dB 40dB 60dB
1.3頻率計數器:
1.3.1測頻範圍:lHz～l00MHz。
1.3.2閘門時間:0.01S、0.1S、1S、10S
1.3.3輸入阻抗(AC耦合)：電阻分量約500KΩ，並聯電容約100P。
1.4智能型功率表、功率因數表：由24位專用DSP、16位高精度AD轉換器和高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控製模式。軟件上采用RTOS設計思路，同時配有PC監控軟件來加強分析能力。能測量電路的功率、功率因數。功率測量精度為1.0級，功率因數測量範圍0.3-1.0，電壓電流量程為450V和5A，能自動判別負載性質（感性顯示“L”，容性顯示“C”，純電阻不顯示），並可存儲測量數據，供隨時查閱。（注：“TRY-760A 無此功能”）
1.5單次脈衝:每次可輸出一對正負脈衝。
1.6音頻功率放大器：輸入音頻電壓不低於10mV，輸出功率不小於1W，音量可調，內有喇叭，用於放大電路擴音，也可作信號尋跡。
1.7七段譯碼器：3組七段譯碼器及對應譯碼顯示數碼管。
1.8外測交直流二用電流表:精度0.5級,三位半數字式顯示，測量範圍:0～1000mA
1.9外測交直流二用電壓表:精度0.5級,三位半數字式顯示，測量範圍:0～99.9V。
2、實驗操作桌:雙麵飾麵板製成，不變形不褪色，尺寸:160×70×80cm，造型美觀大方,中間設有抽屜，存放工具，左右二隻存放櫃，用於儲存元器件。
三、結構與配備（以二十四座為例）
（一）實驗桌：學生實驗桌12張，一桌二座，實驗桌外形尺寸為160×70×80cm。桌子中央配置九孔電路插板，電路板注塑而成，表麵布有九孔成一組相互聯通的插孔，元件盒在其上任意拚插成實驗電路。元件盒盒體透明直觀，內裝電阻、電容、電感、二極管、三極管、場效應管、可控矽等元件來完成原理實驗。內裝元件一目了然，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構，維修、拆裝方便。實訓項目由二十幾套特製實訓電路板和相應元器件來完成。每張操作桌配有一粒膠皮板，保護通用電路板和桌麵(如需要在桌上放置電動機、焊接等) 桌子下部是元器件儲存櫃，放置實驗元件、器材、工具等。
（二）、示教控製台：1台示教台，分別控製12台學生實驗台的電源，通用電路板演示屏立在實驗台上，尺寸：160×70mm。用於講解、演示。
（三）、實驗台，共13台，學生實驗桌和示教台上各配備1台。
（四）、器材配備：
MF-500萬用表13隻，數字萬用表13隻，台鑽1台，電烙鐵及烙鐵架25套，微型手槍鑽1台，放置台鑽桌1張，13套尖嘴鉗，斜口鉗，螺絲刀，扳手，鑷子等工具，敷銅板13片，初步焊接通用線路板及組件13套，13×22套模電、數電技能實訓考核組件（包括特製線路板及相應元器件），雙門立櫃2個，13套實驗所需的電阻，電位器，二極管，三極管，場效應管，集成，可控矽，傳感器，邏輯電平開關，特製通用集成座等，學生凳25張。
四、實驗項目：
1、模擬部分實驗
|
1.二極管的正、反相特性 |
11.變壓器耦合推挽功率放大器 |
|
2.晶體三極管的輸入、輸出特性 |
12.0TL功率放大器 |
|
3.晶體管共射極單管放大器 |
13.集成功率放大器 |
|
4.兩級阻容耦合放大電路 |
14.單相橋式整流電路 |
|
5.負反饋對放大器性能的影響 |
15.串聯型晶體管直流穩壓電源(設計性實驗) |
|
6.場效應管放大器 |
16.集成直流穩壓電源 |
|
7.差動放大電路 |
17.單結晶體管特性 |
|
8.運算放大器指標測試 |
18.單結晶體管觸發電路 |
|
9.集成運算放大器基本應用(多種模擬運算電路) |
19.晶閘管簡單測試 |
|
10.集成運算放大器非線性應用（多種波形發生器） |
20.晶閘管可控整流電路 |
利用上述20項實驗元器件還可完成下麵實驗項目
|
l．電壓負反饋偏置電路 |
36．模擬二階微分方程電路 |
|
2．分壓式電流負反饋偏置電路 |
37．基本對數運算電路 |
|
3．用二極管穩定工作點 |
38．實用微分電路 |
|
4．共基極放大電路 |
39．反對數放大基本電路 |
|
5．共集電極放大電路 |
40．簡單的過零比較電路 |
|
6．共源極基本放大電路 |
41．利用二級管作為上限檢測幅度選擇電路 |
|
7．場效應管共漏極電路 |
42．下限幅度選擇電路 |
|
8．場效應管共柵極電路 |
43．RC無源網絡的低通濾波電路 |
|
9．單管阻容放大電路 |
44．同相輸入一階低通濾波電路 |
|
10．變壓器耦合放大電路 |
45．反相輸入一階低通濾波電路 |
|
11．甲類功率放大電路 |
46．簡單的二階RC濾波電路 |
|
12．串聯電流負反饋電路 |
47．典型二階RC有源低通濾波電路 |
|
13．串聯電壓負反饋電路 |
48．典型二階高通有源濾波電路 |
|
14．並聯電壓負反饋電路 |
49．基本帶通濾波電路 |
|
15．並聯電流負反饋電路 |
50．典型帶通濾波電路 |
|
16．共基共射極放大電路 |
51．矩型波振蕩電路 |
|
17．自舉射極輸出電路 |
52．寬度可調的矩形波發生器 |
|
18．NPN一PNP直接耦合放大電路 |
53．幅頻可調的鋸齒波發生器 |
|
19．用負反饋消除自激振蕩 |
54．單相半波整流電路 |
|
20．晶體管開關作用 |
55．單相全波整流電路 |
|
21．變壓器反饋式振蕩電路 |
56．電容濾波電路 |
|
22．電容三點式振蕩電路 |
57．電容濾波帶電阻負載 |
|
23．電感三點式振蕩電路 |
58．RC濾波電路 |
|
24．差動放大電路的基本形式 |
59．基本LC濾波電路 |
|
25．長尾式差動放大電路 |
60．二倍壓整流電路 |
|
26．雙電源長尾式差動放大電路 |
61．三倍壓整流電路 |
|
27．運放用作交流比例放大 |
62．基本穩壓電路 |
|
28．反相輸入保護措施 |
63．基本調整管穩壓電路 |
|
29．同相輸入保護措施 |
64．具有放大環節的穩壓電路 |
|
30．電源極性錯接的保護 |
65．單相半波可控矽整流 |
|
31．RC高通電路 |
66．電子調壓電路 |
|
32．利用三極管來保護器件 |
67．電子催眠器一一趣味性實驗一 |
|
33．差動輸入運算電路 |
68．電子門鈴電路一一趣味性實驗二 |
|
34．快速積分電路 |
69．電子報警電路一一趣味性實驗三 |
|
35．模擬一階微分方程電路 |
|
2、數字部分實驗
|
l．TTL集成邏輯門的參數測試 |
16．MSI數據選擇器及邏輯設計 |
|
2．CM0S邏輯門的參數測試 |
17．微分型單穩態電路 |
|
3．TTL集成電極開路門與三態輸出門的應用 |
18．環形多諧振蕩器 |
|
4．與、非、或、與非門電路實驗 |
19．利用門電路構成編碼器分配器、選擇器 |
|
5．半加器電路實驗 |
20．組合電路的設計之一一一編碼轉換 |
|
6．全加器電路實驗 |
21．組合電路的設計之二一一顯示電路 |
|
7．RS觸發器實驗 |
22．同步時序電路的設計 |
|
8．D觸發器實驗 |
23．計算機時序電路的設計 |
|
9．JK觸發器實驗 |
24．集成定時器測試及應用 |
|
10．T觸發器實驗 |
25．CM0S集成A/D、D/A轉換電路實驗 |
|
11．JK型觸發器轉換成D觸發器 |
26．二極管非門、或非門電路 |
|
12．D型觸發器轉換成JK觸發器 |
27．三極管非門、與非門、或非門電路 |
|
13．計數器實驗 |
28．異步十進製減法計數器 |
|
14．MSI移位寄存器及其應用 |
29．異步十進製加法計數器 |
|
15．譯碼器及其變換方式 |
30．綜合能力培訓實驗一一電子秒表 |
3、實訓項目
|
1. 低壓驗電表的使用。
2. 滅火器的操作方法。
3. 口對口人工呼吸法和胸外心髒壓擠法觀察。
4. 常用工具的使用與識別。
5. 常用導線的連接和絕緣的恢複。
6. 電烙鐵的拆裝與焊接技能訓練。
7. 電工識圖訓練。
8. 配電板安裝。
9. 室內配線。
10. 室內照明線路安裝。
11. 電流表、電壓表的安裝。
12. 萬用表轉換開關的使用和讀數。
13. 交流電壓的測量。
14. 直流電壓、直流電流的測量。
15. 電阻的測量。
16. 兆歐表、鉗形電流表接地電阻測定儀的使用。
17. 常用開關類電器拆裝。
18. 交流接觸器的拆卸與組裝。
19. 熱繼電器與時間繼電器的拆卸和組裝。
20. 常用啟動器的結構觀察及檢測。
21. 小型變壓器的製作。 |
22. 小型變壓器故障檢查與排除。
23. 三相鼠籠式電動機的拆裝與測試。
24. 三相鼠籠式電動機運行巡視。
25. 三相鼠籠式異步電動機的定期檢修。
26. 三相鼠籠式異步電動機故障分析。
27. 定子繞組局部故障的排除。
28. 單相電容式電動機繞組的拆換。
29. 單相電容式電動機故障與排除。
30. 手動正轉控製線路的安裝與檢修訓練。
31. 接觸器點動正轉控製
32. 具有自鎖的正轉控製。
33. 具有過載保護的正轉控製。
34. 接觸器聯鎖的正反轉控製。
35. 按鈕聯鎖的正反轉控製線路。
36. 按鈕、接觸器複合聯鎖的控製線路。
37. 接觸器控製Y-△降壓控製。
38. X62-W型銑床主軸與進給電機的聯鎖控製。
39. 時間繼電器控製Y-△降壓起動控製。
40. C620-1型車床控製線路的模擬安裝。
41. 直流電動機的拆裝訓練（教師演示）。
42. 直流電動機的檢修訓練（老師演示）。 |
