●產品特點：

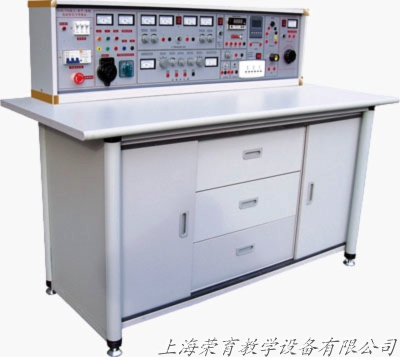

    電工、電子、電拖實驗與電工、電子、電拖實訓與考核有機的結合，做到資源共享一室多用，減少實驗實訓指導教師和教室。實驗項目包括電工學、電工　原理、電子技術、電力拖動、電氣控製、繼電控製等課程，可完成交直流、振蕩、磁場電路、運算放大器、整流電路、交直流放大電路、數字邏輯電路、電氣控製等電路實驗。采用德國職業教育先進的實驗方法；利用九孔通用實驗底板和分立式透明元件盒靈活地組合實驗，元器件可重複利用，實驗方便，動腦動手能力強。

電子技能實訓科目改革傳統實驗實訓教學模式，通過基本操作技能和二十幾類實用新型電路的製作、調試，使學生掌握電子產品的製作調試，學會閱讀電路原理圖和PCB圖，熟悉常用電子元器件的選擇、測試，掌握焊接和電路組裝工藝技能（設備中配置二十幾套實訓電路板和相應元器件），並能處理安裝調試過程中出現的問題。實訓電路中涵蓋開關、音頻、信號發生、計數、譯碼、顯示、測量、控製等內容。

    電工、電拖技能實訓科目通過安全用電，常用工具及儀表的使用，電工基本技能訓練，電動機的安裝維護與故障處理，電動機基本控製線路的安裝、調試與維修，常用生產機械電氣控製線路的故障分析與處理等項目係統訓練。可以達到勞動及社會保障職業技能鑒定中級以上水平。本係列設備具有科學性、驗證性、實用性、趣味性，是高等、中專、職業學校及各類培訓機構新建、改建實驗室的理想產品。

一、實驗台構成與性能：

1.1  電源及參數：

1.1.1　輸入電源：三相四線電源，輸入時指示燈亮

1.1.2　電源輸出：有嵌入式保險盒和漏電開關二級保護功能，一個應急開關。

A組：監視電壓表：通過換相開關指示三相輸出電壓。

B組：三相電源輸出：由三相電源插座和安全接線座輸出電壓，通過開關控製三相電的輸出，以提高安全性。

C組：0-220V電源輸出：一組插座。為各種儀器提供工作電源。

D組：可調交直流電源：一台0.5KVA單相調壓器，輸出0－240V交直流電源，電壓輸出有表指示。

E組：固定直流穩壓電源：輸出電壓5V，輸出電流最大500mA。

F組：恒流穩壓電源：雙路0-30V穩壓輸出，內置式繼電器自動換檔。多圈電位器連續調節，使用方便。輸出最大電流為1.5A，具有預設式限流保護功能，輸出由0.5級數字電流表、電壓表指示，電壓穩定度＜10-2，負載穩定度＜10-2，紋波電壓＜5mv。

1.2  單次脈衝源：每撥按一次鈕子開關可得到一組正負脈衝。

1.3  函數信號發生器輸出正弦波、三角波、矩形波。

1.3.1  頻率範圍：5HZ-550KHZ分五個頻段

1.3.2  頻率指示：由HZ表直接讀出

1.3.3  電壓輸出範圍：正弦波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V

                     三級衰減：0db、20db、40db具有連續細調功能。

　　　　　　         矩形波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V，幅度連續可調

　　　　　　         三角波：5HZ-550KHZ>１V

1.4  音頻功率放大器：輸入音頻電壓不低於10mv，輸出功率不小於1W，音量可調，內有喇叭，用於放大器電路擴音，也可作信號尋跡儀器使用。

1.5  智能型直流電流表：精度0.5級，量程分4檔，分別為±4mAV,具有超量程自動保護功能，電表麵板上具有上下限預設報警和回差設定按鍵，可根據實驗情況隨時更改任一量程上下限報警數值和回差數據，使用方便，精度高，安全可靠。

1.6  變壓器：內置式220V/12＋24V，功率25W。

1.7　喇叭：8Ω,0.5W內置式。

1.8　蜂鳴器：內置式；

1.9　燈頭座：250V、4A燈頭座一隻，用於實訓中電路的驗證等，固定在實驗台上，使用方便、安全。

2、實驗操作桌：由雙麵飾麵板製成，不變形，不褪色。尺寸：160×70×80cm，鋁合金框架，造型美觀大方，中間設有抽屜，存放工具，左右二隻儲存櫃，用於儲存元器件。

二、 構成與配備(以二十四座為例)

1、實訓操作桌12張，一桌二座，操作桌桌麵中央設置通用九孔繼電控製實訓插板(尺寸:45×70cm)。繼電控製實驗根據電路要求插上電氣元件布線實驗。元器件已裝在特製元件盒上，實驗方便、快捷。每張操作桌配有一粒膠皮板，保護插板和桌麵(如需要在桌上放置電動機、電子線路焊接等)。

2、示教控製台1台：

由示教實訓操作桌、實訓台、演示控製屏組成，能分別控製12台學生實驗台的電源。尺寸為160×70cm。

3、實驗台，共12台，每張學生實驗操作桌上配置1台。

4、器材配備：

人體複蘇模型1個，滅火器1隻，手電鑽3把，台鑽1台，表筆、扳手、剝線鉗、鑷子、鋼絲鉗、尖嘴鉗等工具13套，電烙鐵及烙鐵架25套，MF-47萬用表13隻，數字萬用表13隻，電度表13隻，兆歐表13隻，鉗形表13隻，轉速表1隻，繞線機2台，保險盒39隻，配電板26塊，熔斷器78隻，拉線開關、圓插座、平燈頭各26隻，20W日光燈13套，交流電流表39隻，交流電壓表13隻，換相開關13隻，電阻一批，變壓器組件13套，三相電動機拉具1套，鋼鋸架13把，單相電動機13台，三相180W鼠籠式電動機26台，100W直流電機1台，交流接觸器52隻，組合開關13隻，3H鐵殼按鈕13隻，熱繼電器26隻，時間繼電器13隻，變壓器13隻，單刀開關13隻，三相閘刀13隻，信號燈13隻，變壓器繞線桌1張，雙門立櫃2個，敷銅板13片，初步焊接通用線路板及組件13套，13×22套電子技能實訓考核組件（包括特製線路板及相應元器件），學生凳25張。

二、實訓項目： 1. 低壓驗電表的使用。 2. 滅火器的操作方法。 3. 口對口人工呼吸法和胸外心髒壓擠法觀察。 4. 常用工具的使用與識別。 5. 常用導線的連接和絕緣的恢複。 6. 電烙鐵的拆裝與焊接技能訓練。 7. 電工識圖訓練。 8. 配電板安裝。 9. 室內配線。 10. 室內照明線路安裝。 11. 電流表、電壓表的安裝。 12. 萬用表轉換開關的使用和讀數。 13. 交流電壓的測量。 14. 直流電壓、直流電流的測量。 15. 電阻的測量。 16. 兆歐表、鉗形電流表接地電阻測定儀的使用。 17. 常用開關類電器拆裝。 18. 交流接觸器的拆卸與組裝。 19. 熱繼電器與時間繼電器的拆卸和組裝。 20. 常用啟動器的結構觀察及檢測。 21. 小型變壓器的製作。 22. 小型變壓器故障檢查與排除。 23. 三相鼠籠式電動機的拆裝與測試。 24. 三相鼠籠式電動機運行巡視。 25. 三相鼠籠式異步電動機的定期檢修。 26. 三相鼠籠式異步電動機故障分析。 27. 定子繞組局部故障的排除。 28. 單相電容式電動機繞組的拆換。 29. 單相電容式電動機故障與排除。 30. 手動正轉控製線路的安裝與檢修訓練。 31. 接觸器點動正轉控製 32. 具有自鎖的正轉控製。 33. 具有過載保護的正轉控製。 34. 接觸器聯鎖的正反轉控製。 35. 按鈕聯鎖的正反轉控製線路。 36. 按鈕、接觸器複合聯鎖的控製線路。 37. 接觸器控製Y-△降壓控製。 38. X62-W型銑床主軸與進給電機的聯鎖控製。 39. 時間繼電器控製Y-△降壓起動控製。 40. C620-1型車床控製線路的模擬安裝。 41. 直流電動機的拆裝訓練（教師演示）。 42. 直流電動機的檢修訓練（老師演示）。 43.常用儀器儀表的使用； 44常用電子元器件的識別與檢測； 45電烙鐵拆裝與電子錫焊技能訓練； 46.印刷線路板的製作；

47.三端集成穩壓直流電源的製作； 48.串聯型直流穩壓電源的製作； 49.低頻信號電壓放大器的裝配與測試； 50.具有負反饋信號放大器電路的製作與測試； 51.文式橋振蕩器的焊接與調試； 52.電池電壓監視電路的製作與測試； 53.電子催眠器電路的製作； 54.模擬“知了”電子電路的製作實訓； 55.實用聲控、光控節電照明燈的製作與實訓； 56.語音報警喇叭的製作與實訓； 57.邏輯測試器的製作與測試； 58.正負脈衝信號的製作與測試； 59.智力競賽搶答器的製作； 60.水位報警器電路的製作； 61.迷你閃光彩燈的製作； 62.光控音樂門鈴； 63.實用模擬自然風控製器的製作； 64.台燈調光電路； 65.實用CMOS觸摸鎖鑰電路； 66.自動充電器的製作； 67.半導體收音機的組裝與調試。   二、電拖實驗內容 1．閘刀開關正轉控製線路 2．接觸器點動正轉控製線路 3．具有自鎖的正轉控製線路 4．具有過載保護的正轉控製線路 5．倒順開關控製正反轉控製線路 6．接觸器聯鎖的正反轉控製線路 7．按鈕聯鎖的正反轉控製線路 8．按鈕接觸器複合聯鎖控製線路 9．自動往返行程控製線路 10．接觸器控製串聯電阻降壓起動線路 11．時間繼電器控製串聯電阻降壓控製線路 12．手動Y/△降壓起動 13．接觸器控製Y/△降壓起動 14．時間繼電器控製Y/△降壓起動 15．QX3-13型Y/△自動起動控製線路 16．半波整流能耗製動控製線路 17．全波整流能耗製動控製線路 18．C620車床電氣控製線路 19．手動降壓起動 20．單相運行反接製動控製線路 21．電動葫蘆電氣控製線路 22．C6163車床電氣控製線路 23．控製電路聯鎖控製線路 24．主電路聯鎖控製線路
