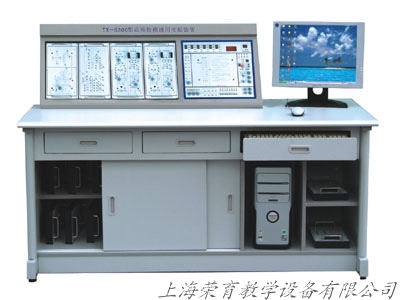

TRY－830型高頻數模通用實驗裝置采用主機加實驗卡的結構模式，配置靈活,主機提供了相當充足的信號源，能滿足複雜要求的各類實驗,是一款不可多得的通用實驗平台，整體結構采用掛箱組合式，便於設備升級，增加實驗項目。

實驗裝置技術指標：

 1、輸入：AC 220V±10% 輸出：±12V／0.2A;+5V／1.5A;-5V/0.1A;－8V／0. 1A;+5-27V/0.2A連續可調，各路均有過流保護，自動恢複功能。
2、±5V,±0.5V雙路電壓源
3、函數信號源： 輸出波形：正弦波、方波、三角波 頻率範圍：2Hz～300KHz( 最高可提升至1MHZ以上)，分二檔連續可調 ，輸出幅值：方
波5V、 三角波0～8V (VP-P)， 正弦波 0～3V (VP-P)。
4、數字信號源:固定連續脈衝：0.1HZ、1HZ、10HZ、100HZ、1KHZ、10KHZ、100KHZ、1MHZ;
5、占空比可調連續脈衝：0.1HZ、1HZ、10HZ、100HZ、1KHZ、10KHZ、100KHZ、1MHZ;占空比可調範圍：10%-90%，占空比當前值有數碼顯示。
6、時序脈衝：T1-T4
7、手動單脈衝
8、數字式頻率計：可測0-9.999MHZ,誤差<1HZ，實時測量函數信號源或占空比可調連續脈衝。
9、八位邏輯電平開關,有電平指示
10、八位0-5V電平彩燈電路(在0-5V間電壓變化時彩燈由綠轉紅連續變化)。
11、六位BCD碼顯示電路
12、電位器組(三隻)
13、波形轉換電路
14、實驗模塊全部做在插卡上，正麵有線路圖,反麵由元器件和防護罩組成，實驗項目根據需要可以靈活配置和增加設計。
