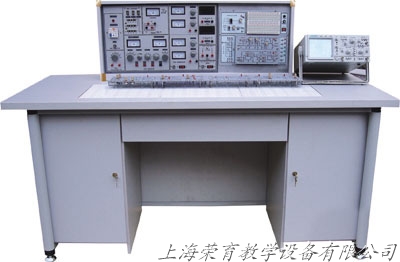

TRY-528E 模電 數電 高頻電路實驗室成套設備
TRY-528E 模電、數電、高頻電路 實驗室成套設備
一、研製本產品的意義：
本產品適用於高頻電路實驗，綜合了各
學校講課及實驗教師的意見，增加了係統的開發能力和靈活性。該係統含有相配套的電源、信號源、電路實驗區、電路開發區，主體采用獨特的兩麵板工藝，正麵貼模，印有原理圖及符號，反麵為印刷導線並焊接相應元器件，基本實驗電路做成單元盒式，相互獨立，提高抗幹擾性，盒體透明直觀。為適合基礎教學的需要，增添了數字電路、模擬電子技術實驗線路。這一嶄新的實驗設備實現了專業基礎課（模擬、數字電路）、專業課(高頻電路)實驗與開發二合一，做到一機多用，大大節省實驗室，節省管理人員，節省資金。該設備是學校一步到位，上規模、上檔次的理想選擇。
學校講課及實驗教師的意見，增加了係統的開發能力和靈活性。該係統含有相配套的電源、信號源、電路實驗區、電路開發區，主體采用獨特的兩麵板工藝，正麵貼模，印有原理圖及符號，反麵為印刷導線並焊接相應元器件，基本實驗電路做成單元盒式，相互獨立，提高抗幹擾性，盒體透明直觀。為適合基礎教學的需要，增添了數字電路、模擬電子技術實驗線路。這一嶄新的實驗設備實現了專業基礎課（模擬、數字電路）、專業課(高頻電路)實驗與開發二合一，做到一機多用，大大節省實驗室，節省管理人員，節省資金。該設備是學校一步到位，上規模、上檔次的理想選擇。二、功能與結構:
（一）實驗台部分:
1、電源
1.1電源輸入:工作電壓220V±5%(50Hz)，輸入時指示燈亮。
1.2電源輸出：有保險絲和漏電保護開關二級保護功能。
A組:低壓交流電壓3-24V分七檔可調，輸出電流1.5A。
B組: 二組互相獨立的0-30V直流穩壓電源，內置式繼電器自動換檔，多圈電位器連續調壓，輸出電流2A，具有預設式限流保護功能。
C組:低壓直流穩壓電源，電壓+5V，+14V，電流0.5A。
D組:單相市電輸出，供用戶自備儀器使用。
2·函數發生器
2.1波形:輸出正弦波、三角波、方波。
2.2頻率範圍:5Hz-550KHz，有頻率表指示。
3·單次脈源：每撥一次鈕子開關可輸出一對正負脈衝。
4·七段譯碼器及對應譯碼顯示數碼管。
5·高頻電路實驗係統：由5路過流保護，自動恢複工作電源，實驗線路開發區，5塊透明實驗盒組成實驗區構成。
6·外測交直流二用電流表:精度0.5級，三位半數字式顯示，測量範圍:0～999mA。
7·外測交直流二用電壓表:精度0.5級，三位半數字式顯示，測量範圍:0～99V。
（二）學生實驗桌:
（一）實驗台部分:
1、電源
1.1電源輸入:工作電壓220V±5%(50Hz)，輸入時指示燈亮。
1.2電源輸出：有保險絲和漏電保護開關二級保護功能。
A組:低壓交流電壓3-24V分七檔可調，輸出電流1.5A。
B組: 二組互相獨立的0-30V直流穩壓電源，內置式繼電器自動換檔，多圈電位器連續調壓，輸出電流2A，具有預設式限流保護功能。
C組:低壓直流穩壓電源，電壓+5V，+14V，電流0.5A。
D組:單相市電輸出，供用戶自備儀器使用。
2·函數發生器
2.1波形:輸出正弦波、三角波、方波。
2.2頻率範圍:5Hz-550KHz，有頻率表指示。
3·單次脈源：每撥一次鈕子開關可輸出一對正負脈衝。
4·七段譯碼器及對應譯碼顯示數碼管。
5·高頻電路實驗係統：由5路過流保護，自動恢複工作電源，實驗線路開發區，5塊透明實驗盒組成實驗區構成。
6·外測交直流二用電流表:精度0.5級，三位半數字式顯示，測量範圍:0～999mA。
7·外測交直流二用電壓表:精度0.5級，三位半數字式顯示，測量範圍:0～99V。
（二）學生實驗桌:
一桌為二座，桌麵中央設置九孔通用電路插板，元件盒在其上接插成實驗電路完成實驗。元件盒盒體透明、直觀，內裝元件一目了然，盒蓋印有永不褪色元件符號，盒蓋與盒體結合采用壓卡式結構，維修拆裝方便。桌子左右各有一個櫃，櫃中存放元器件、貯存板， 桌子中間為抽屜放置工具、萬用表、導線等。桌麵尺寸:160×68cm。
三、器材配備（以24座為例，詳見發貨清單）
12台實驗台、12張學生實驗操作桌、l台主控演示台、13隻MF500萬用表、13隻數字萬用表、39隻指針式1.5級直流電流表，25套電烙鐵及烙鐵架,13套實驗所需的電阻、電位器、電感線圈、變壓器、二極管、三極管、場效應管、集成、可控矽、邏輯電平開關、邏輯電平指示等元件盒。13套剝線鉗、螺絲刀、尖嘴鉗等工具。
四、用戶自備器材:
雙蹤示波器（20MHZ以上），高頻毫伏表（20MHZ以上），滑線變阻器，掃頻儀（50MHZ以上），高頻函數發生器（15MHZ以上），頻率計（100MHZ以上）。三、器材配備（以24座為例，詳見發貨清單）
12台實驗台、12張學生實驗操作桌、l台主控演示台、13隻MF500萬用表、13隻數字萬用表、39隻指針式1.5級直流電流表，25套電烙鐵及烙鐵架,13套實驗所需的電阻、電位器、電感線圈、變壓器、二極管、三極管、場效應管、集成、可控矽、邏輯電平開關、邏輯電平指示等元件盒。13套剝線鉗、螺絲刀、尖嘴鉗等工具。
四、用戶自備器材:
五、實驗項目：
（一）模電、數電部分：能完成“TRY-530模擬、數字電子電路實驗室成套設備”的實驗項目。
（二）高頻電路部分：
|
1．調諧放大電路
2．通頻帶擴展電路 3．LC振蕩器電路 4．石英晶體振蕩器電路
5．諧振功率放大電路
6．丙類高頻功率放大電路 |
7．幅度調製電路
8．幅度解調電路
9．分立元件組成的頻率調製與解調電路 10．集成電路組成的頻率調製器 11．集成電路組成的壓控振蕩器及鎖相環電路 12．波形變換電路 |
