一、實驗室簡介：

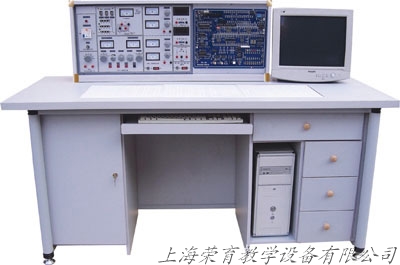

　　TRY-528D 型模電、數電、微機接口及微機應用綜合實驗室成套設備適用於86係列微機原理課程，綜合了各學校講課及實驗教師的意見，增加了係統的開發能力和靈活性。為提高學生獨立思維和動手能力，對計算機硬件要求較高的專業，提供了開放的實驗平台並新增加了微機控製實驗，使這門課程的實驗更加深入完整。為適合基礎教學的需要，增添了數字電路、模擬電子技術實驗線路。這一嶄新的係統實現了專業基礎課（模擬、數字電路）、專業課(微機原理)、課程設計和畢業設計(微機應用)的三合一，真正做到了一機多用，大大節省實驗室，節省管理人員，節省資金。配合本設備，我們特為教師提供了微機原理課、微機應用課的教師實驗指導書，書中對這部分實驗都寫有實驗目的、實驗電路以及匯編語言和C語言的參考程序清單(提供程序軟盤)，供教師參考，減輕了教師備課和輔導實驗的工作量。該設備是學校一步到位，上規模、上檔次的理想選擇。

二、實驗室功能與結構:
（一）實驗台部分:
  1、電源
  1.1電源輸入:工作電壓220V±5%(50Hz)，輸入時指示燈亮。
  1.2電源輸出：有保險絲和漏電保護開關二級保護功能。
   A組:低壓交流電壓3-24V分七檔可調，輸出電流1.5A，電流表指示。
   B組:二組互相獨立的0-30V直流穩壓電源，內置式繼電器自動換檔，多圈電位器連續調壓，輸出電流2A，具有預設式限流保護功能。
   C組:低壓直流穩壓電源，電壓+5V，電流0.5A，有表指示。
   D組:單相市電輸出，供用戶自備儀器使用。
  2·函數發生器
  2.1波形:輸出正弦波、三角波、方波。
  2.2頻率範圍:5Hz-550KHz，有頻率表指示。
  3·七段譯碼器及對應譯碼顯示數碼管。
  4·微機接口部分:一塊PC總線擴展卡、8279鍵盤、六位數碼顯示板和連接電纜。還設有I/0地址譯碼電路8255、8253、ADC0809、DAC0832等。
  5·微機應用部分:設有聲傳感器、繼電器及喇叭、直流電機、步進電機驅動控製電路。
  6·輔助電路:40腳、20腳、16腳、14腳集成插座，邏輯電平開關、LED顯示、時鍾（1MHz、2MHz）、方波信號和邏輯筆等。
  7·外測交直流二用電流表:精度0.5級，三位半數字式顯示，測量範圍:0～1000mA。
  8·外測交直流二用電壓表:精度0.5級，三位半數字式顯示，測量範圍:0～99.9V。
（二）學生實驗桌:

一桌為二座，桌麵中央設置通用電路插板，元件盒在其上接插成實驗電路完成實驗。桌子左右各有一個櫃，櫃中存放元器件、貯存板及電腦， 中間上層放置鍵盤、
下層抽屜存放工具、萬用表、導線等。桌麵尺寸:160×70cm。
三、實驗室器材配備（以24座為倒，詳見發貨清單）
    12台實驗台、12張學生實驗操作桌、l台主控演示台、13隻MF500萬用表、13隻數字萬用表、39隻指針式1.5級直流電流表，25套電烙鐵及烙鐵架,13套實驗所需的電阻、電位器、電感線圈、變壓器、二極管、三極管、場效應管、集成可控矽、邏輯電平開關、邏輯電平指示等元件盒。13套聲傳感器、直流電機、步進電機等。13套剝線鉗、螺絲刀、尖嘴鉗等工具。
四、用戶自備器材:雙蹤示波器(型號不限)，毫伏表，滑線變阻器。
