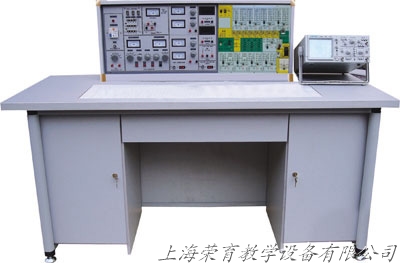

TRY-528F 模電、數電、自動控製原理實驗室成套設備是為配合各類院校《自動控製理論》課程而設計的電子模擬設備，以積分器和加法器為基礎，配置了二極管、電位器、分壓器、電阻、電容等部件，可以組成PID調節器以及飽和、死區、遲滯等非線性環節。使用簡單、操作方便，參數選擇範圍較廣，可靈活地對控製係統進行模擬。對掌握控製理論、調試控製係統、選擇校正環節的理想參數等方麵提供了方便，是學習控製理論課程必不可少的實驗設備。
    該設備為改進型產品，增加了微機相連的接口，利用普通微機及一塊CAE-98板卡（另購），即可取代長餘輝示波器、超低頻信號發生器、X-Y紀錄儀等附屬設備。可方便完成實驗。為配合基礎教學的需要， 增添了數字電路、模擬電子技術實驗線路。這一嶄新的實驗設備實現了專業基礎課（模擬、數字電路）、專業課(自動控製原理)二合為一，做到一機多用，大大節省實驗室，節省管理人員，節省資金。該設備是學校上規模、上檔次的理想選擇。
主要特點：自動控製原理實驗係統自動化專業設計，整機結構合理，單元電路設置符合控製原理實驗要求，參數改變靈活，排題方便；選用進口高精度運算放大器0P07，它具有高增益，輸入失調電壓、電流較一般產品小，由它組成的加法器、積分器的“零點”和“積分漂移”較小；操作麵板上設置了“複位”鍵，能方便地消除積分器電容上的殘餘電荷，從而提高了本機重複運算的精度；自帶雙麵雙量程電壓表，測量、調整方便；具有計算機接口，可方便連接計算機，組成數字/模擬實驗係統。
     數電、模電實驗在實驗台中央九孔通用電路板上進行，根據實驗電路在其上任意拚插元件盒成實驗電路，元件盒盒體透明、直觀，內裝元件一目了然，盒蓋印有永不褪色元件符號，盒蓋與盒體結合采用較科學的壓卡式結構，維修拆裝方便。

    一桌為二座，桌麵中央設置通用電路插板，元件盒在其上接插成實驗電路完成實驗。桌子左右各有一個櫃，櫃中存放元器件、貯存板及電腦，中間上層放置鍵盤、下層抽屜存放工具、萬用表、導線等。桌麵尺寸:160×68cm。
三、器材配備（以24座為例，詳見發貨清單）
    12台實驗台、12張學生實驗操作桌、l台主控演示台、13隻MF500萬用表、13隻數字萬用表、39隻指針式1.5級直流電流表，25套電烙鐵及烙鐵架,13套實驗所需的電阻、電位器、電感線圈、變壓器、二極管、三極管、場效應管、集成、可控矽、邏輯電平開關、邏輯電平指示等元件盒。13套剝線鉗、螺絲刀、尖嘴鉗等工具。
四、用戶自備器材: 長餘輝示波器（型號不限），毫伏表，滑線變阻器。

1．典型線性環節的模擬  2．二階係統的階躍響應 3．二階係統的頻率響應   4．線性係統的穩定性的研究

5．控製係統的校正 6．典型非線性特性  7．非線性控製係統特性分析
