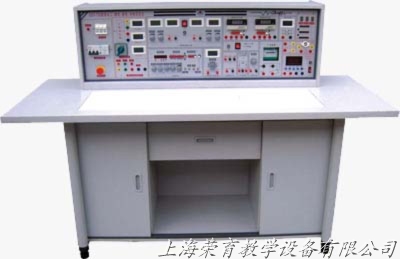

TRY-7300B 高級電工 模電 數電實驗室成套設備
TRY-7300B 高級電工、模電、數電實驗室成套設備
TRY-7300C 高級電工、模電、數電、電力拖動實驗室成套設備
TRY-7300D 高級電工、模電、數電、電力拖動(帶直流電機)實驗室成套設備
一、本係列產品特點
實驗具有較完善的安全保護措施，較齊全的功能。在前幾代的產品基礎上各方麵做了較大的改進，實驗項目更加豐富，覆蓋麵廣，實驗內容選擇餘地大，實驗深度有較大提高，使實驗更加深入完整。實驗台裝配智能化數字交流、直流電表，測量精度高、測量範圍寬，使用方便。電工、電拖強電部分實驗均采用隱蔽式電學插座，接觸可靠、安全。
繼電接觸器、按鈕、時間繼電器等獨立做成箱式，元器件接線端口引至電學專用插座上。實驗方便、快捷、減少元器件損耗。弱電部分在九孔通用實驗 底板上完成，實驗靈活，動手動腦能力強。元件盒盒體透明，直觀性好，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體與盒蓋采用壓卡式結構，維修、更換元件拆裝方便。數字部分實驗利用進口新型集成座，實驗時集成插撥方便，接觸可靠，集成座僅需要更換集成就能無限製完成數字電路實驗。實驗項目擴展性好，便於學生課餘興趣小組電路開發、學生畢業設計等。實驗元件分立式，院校除能完成指導書上實驗，還可利用元器件設計符合自身要求的實驗內容。為對實驗教學上大膽創新的院校實驗建設提供了良好的平台。實驗台高度為115cm，實驗室布局不受設備高度限製，有利於講師講解。
繼電接觸器、按鈕、時間繼電器等獨立做成箱式，元器件接線端口引至電學專用插座上。實驗方便、快捷、減少元器件損耗。弱電部分在九孔通用實驗 底板上完成，實驗靈活，動手動腦能力強。元件盒盒體透明，直觀性好，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體與盒蓋采用壓卡式結構，維修、更換元件拆裝方便。數字部分實驗利用進口新型集成座，實驗時集成插撥方便，接觸可靠，集成座僅需要更換集成就能無限製完成數字電路實驗。實驗項目擴展性好，便於學生課餘興趣小組電路開發、學生畢業設計等。實驗元件分立式，院校除能完成指導書上實驗，還可利用元器件設計符合自身要求的實驗內容。為對實驗教學上大膽創新的院校實驗建設提供了良好的平台。實驗台高度為115cm，實驗室布局不受設備高度限製，有利於講師講解。二、適用範圍
適用高等院校及要求較高的中專、技校、科研單位，可完成電工學、電工原理、電路分析、電氣控製、數字電路、模擬電子技術實驗，利用其平台也可完成其他科目實驗，其是實驗室更新換代或新建擴建實驗室的理想產品。三、本係列設備實驗台和實驗操作桌結構和功能相同：
1、實驗台構成與性能:
1.1.電源及參數
1.1.1輸入電源:三相四線電源，輸入時指示燈亮
1.1.2電源輸出：有嵌入式保險盒和三相漏電保護開關二級保護功能。
A組:單、三相可調交流電源，提供三相0～380V連續可調的交流電源，同時可得至0～240V單相可調電源(配有一台1.5KVA的三相自耦調壓器，配有三隻液晶交流電壓表，指示調壓器輸出電壓)。
B組:低壓交流電壓3、6、9、12、15、18、24V電源，最大輸出電流1.5A。
C組:低壓交流穩壓電源：＋5V、＋12V、－12V。
D組:雙路穩流穩壓電源，二路輸出電壓均為0～30V，內置式繼電器自動換檔，多圈電位器連續調節，使用方便。輸出最大電流為1.5A，具有預設式限流保護功能，每路輸出有0.5級數字電流表、電壓表指示。電壓穩壓度<10－2，負穩壓度<10－2，紋波電壓: <5mV。
E組:單相交流市電輸出，由插板供用戶自備設備使用。
1.2內置式電度表：便於實驗，台內裝有一台單相電度表，接線端子引至麵板，具有工作可視框。
1.3內置式日光燈配件：台內已安裝一套日光燈實驗組件，實驗方便、安全。
1.4七段譯碼器：3組七段譯碼器及對應譯碼顯示數碼盒。
1.5音頻放大器：輸入音頻電壓不低於10mV，輸出功率不少於1W，音量可調，內置喇叭，用於電路擴音，也可作信號尋跡。
1.6智能型功率、功率因數表：由24位專用DSP、16位高精度AD轉換器和高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控製模式。軟件上采用RTOS設計思路，同時配有PC監控軟件來加強分析能力。能測量電路的功率、功率因數。功率測量精度為1.0級，功率因數測量範圍0.3-1.0，電壓電流量程為450V和5A，能自動判別負載性質（感性顯示“L”，容性顯示“C”，純電阻不顯示），並可存儲測量數據，供隨時查閱。
1.7智能型直流電流表：精度0.5級，量程4檔，分別為±4mA、±40mA、±400mA、±4000mA，具有超量程自動保護功能，電表麵板上具有上下限預設報警和回差設定按鈕，可根據實際情況隨時更改任一量程上下限報警數值和回差數據，使用方便、精度高、安全可靠。
1.8智能型交流電表：精度0.5級，量程4檔，分別為4mA、40mA、400mA、4000mA，具有超量程自動保護功能，電表麵板上具有上下限預設報警和回差設定按鈕，可根據實際情況隨時更改任一量程上下限報警數值和回差數據，使用方便、精度高、安全可靠。
1.9單次脈衝：每次可輸出一對正負脈衝。
1.10函數信號發生器：
1.10.1波形：正弦波、三角波、方波、脈衝波、鋸齒波、TTL方波、矩形波。
1.10.2頻率範圍：由0.1Hz到2MHz，分七個頻率檔級。
1.10.3正弦波失真度：10－30Hz＜3% 30Hz－100KHz≤1%。
1.10.4方波響應：前沿/後沿≤100nS(開路)。
1.10.5最大輸出幅度(開路)：f＜1MHz幅度≤15Vp-p ，1M＜f≤2MHz幅度≤11Vp-p。
1.10.6直流偏置（開路）：±10V。
1.10.7輸出阻抗Z：Z0＝50Ω±5Ω。
1.10.8占空比：脈衝與鋸齒波上升、下降沿可連續變化，範圍10%－90%。
1.10.9壓控振蕩（VCF）：加外加直流電壓0－±5V變化時,對應的頻率變化大於100：1。
1.10.10輸出衰減：20 dB 40 dB 60dB。
1.11頻率計數器：
1.11.1測頻範圍：1Hz-100MHz，六位數顯。
1.11.2閘門時間：0.01S、0.1S、1S、10S。
1.11.3輸入阻抗（AC耦合）：電阻分量約500KΩ，並聯電容約100P。
1.12直流電機調速環節。
1.13直流電機勵磁電流、電樞電流指示表。
1.14高壓直流電源：0－220V直流電源，直流電機實驗用。
注：1.12、1.13、1.14三項功能僅在TRY-740D高級電工、模電、數電、電力拖動（帶直流電機實驗）實驗台上有。
2、驗操作桌：由雙麵飾麵板製成，不變形，不褪色，尺寸：160×70×80cm，鋁合金框架，造型美觀大方，中間設有抽屜，存放工具，左右二隻儲存櫃，用於儲存元器件。
TRY-7300B 高級電工、模電、數電實驗室成套設備
一、構成與配備(以二十四座為例)
1、實驗操作桌12張，一桌二座，操作桌桌麵中央設置通用電路插板(尺寸:35×90cm)，低壓電路實驗在其上任意拚插元件盒成實驗電路。元件盒盒體透明直觀，內裝元件一目了然，盒蓋印有永不褪色元件符號，線條清晰美觀，盒蓋與盒體采用壓卡式結構、維修拆裝更換方便。繼電控製實驗由實驗箱與專用隱蔽式控製線來完成。根據高壓實驗與低壓實驗不同特點配置不同導線、不同實驗方法，實驗安全係數大大提高。數字電路實驗配備通用集成插座，插拔更換集成方便，一座多用，自主開發能力強。每張操作桌配有一粒膠皮板，保護通用電路插板和桌麵(如需要在桌上放置電動機、焊接等)，實驗操作桌下部有二隻元件儲存櫃，放置實驗元器件及儲存板。
2、示教控製台：由示教實驗操作桌、實驗台、演示控製屏組成，能分別控製12台學生實驗台的電源。演示屏立在實驗台上，尺寸為160×70cm，用於講解、演示。
3、實驗台，共12台，每張學生實驗操作桌上配置l台。
4、器材配備:
TRY-01 繼電控製實驗箱一； TRY-02 繼電控製實驗箱二；
TRY-03 繼電控製實驗箱三； TRY-04 繼電控製實驗箱四；
TRY-05 三相負載；
13台0.18KW三相電動機，39隻電流測試插座，39隻1.5級直流電表，13隻MF－500萬用表，13隻數字萬用表，25套電烙鐵及烙鐵架，13套剝線鉗、尖嘴鉗、螺絲刀等工具，13套實驗所需的電阻、電位器、電感、電容、變壓器、條形磁鐵、91隻集成座，26隻邏輯電平、邏輯電平顯示實驗盒等元件單元盒（元件已裝在透明單元盒內），25張學生凳,1個雙門立櫃。
5、戶自備器材：滑動變阻器、毫伏表。
二、實驗項目：
能完成“TRY-7300高級電工實驗室成套設備”和“TRY-7300A模電、數電實驗室成套設備”的實驗內容。
