TRY-7300型高級電工實驗室成套設備
TRY-7300型高級 電工實驗室 成套設備
電工實驗室產品特點:
實驗台具有較完善的安全保護措施，較齊全的功能。在前幾代的產品基礎上各方麵做了較大的改進。實驗項目更加豐富、覆蓋麵廣、實驗內容選擇餘地大，實驗深度有較大提高，使實驗更加深入完整。實驗台裝配了智能化數字交直流電表，測量精度高、測量範圍寬、使用方便。電工強電部分實驗均采用隱蔽式電學插座，接觸可靠、安全；繼電接觸器、按鈕、時間繼電器等做成獨立箱式，元器件接點均已引至電學專用插座上，實驗方便、快捷。弱電部分在九孔通用實驗底板上完成，實驗機動、靈活、動手動腦能力強。元件盒盒體透明，直觀性好，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構，維修、更換元件拆裝方便。平台式設計，實驗元件分立式，院校除能完成指導書上實驗，還可以利用元器件設計符合自身學校要求的實驗內容。實驗台高度為1.15M，實驗室布局不受設備高度限製。
電工實驗室適用範圍：
電工實驗室適用範圍：
適用高等院校及要求較高的中專、技校、職業學校、科研單位，可完成電工學、電工原理、電路分析、繼電控製等課程實驗、實訓。該設備是現有實驗室設備的更新換代或新建、擴建實驗室的理想產品。
實驗台構成與性能：
電工實驗室電源及參數：
輸入電源：三相四線電源，輸入時指示燈亮。
電源輸出：有嵌入式保險盒和三相漏電開關二級保護功能。
A組：單、三相可調交流電源，提供0－380V連續可調的交流電源，同時可得到0—240V單相可調電源（配有一台1.5KVA的三相自耦調壓器，配有三隻液晶交流電壓表，指示調壓輸出電壓）。
B組：低壓交流3、6、9、12、15、18、24V電源，最大輸出電流1.5A。
C組：低壓直流穩壓電源，電壓5V，電流0.5A。
D組：雙路恒流穩壓電源，二路輸出電壓均為0—30V，內置式繼電器自動換檔。多圈電位器連續調節，使用方便。輸出最大電流為1.5A，具有預設式限流保護功能，每組輸出有0.5級數字電流表、電壓表指示，電壓穩定度＜10-2，負載穩定度＜10-2，紋波電壓＜5mv。
E組：單相交流市電輸出，由插板供用戶自備設備使用。
2、函數信號發生器
2.1輸出波形：正弦波，三角波，方波。
2.2頻率範圍：5HZ－550KHZ，分五個頻段。
2.3頻率指示：由HZ表直接讀出
2.4電壓輸出範圍：正弦波5HZ－250KHZ>4.5V,250KHZ-550KHZ>3.5V,三級衰減：0db,20db,40db,具有連續可調，有表指示。矩形波：5HZ－250KHZ＞4.5V，250KHZ－550KHZ＞3.5V幅度連續可調；三角波：5HZ－550KHZ＞1V
2.5內置式電度表：台內裝有一台單相電度表，接線端孔引到麵板，具有工作可視框。
2.6內置式日光燈組件：台內己安裝一套日光燈組件，實驗方便、安全。
2.7智能型直流電流表：精度0.5級，量程分4檔，分別為±4mA、±40mA、±400mA、±4000mA,具有超量程自動保護功能，電表麵板上具有上下限預設報警和回差設定按鍵，可根據實驗情況隨時更改任一量程上下限報警數值和回差數據，使用方便，精度高，安全可靠。
2.8智能型交流電流表：精度0.5級，量程分4檔，分別為4mA、40mA、400mA、4000mA具有超量程自動保護功能，電表麵板上具有上下限預設報警和回差設定按鍵，可根據實驗情況隨時更改任一量程上下限報警數值和回差數據，使用方便，精度高，安全可靠。
電工實驗室實驗操作桌：
由雙麵飾麵板製成，不變形，不褪色。尺寸：160×70×80cm，鋁合金框架，造型美觀大方，中間設有抽屜，存放工具，左右二隻儲存櫃，用於儲存元器件。

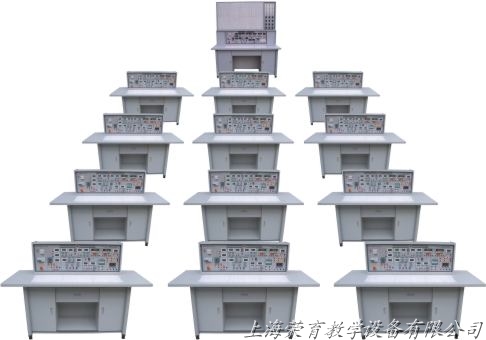

整套設備構成與配備（以二十四座為例）
1、實驗操作桌12張，一桌二座，操作桌桌麵中央設置通用電路插板（尺寸：35×90cm），低壓電路實驗在其上任意拚插元件盒成實驗電路。元件盒盒體透明直觀，內裝元件一目了然，盒蓋印有永不褪色元件符號，線條清晰美觀，盒蓋與盒體采用壓卡式結構、維修拆裝方便。繼電控製實驗由實驗箱與專用隱蔽式控製線來完成，根據高壓實驗與低壓控製不同特點配置不同導線、不同實驗方法，實驗安全係數大大提高。每張操作桌配有一粒膠皮板，保護通用電路插板和桌麵（如需要在桌上放置電動機、焊接等）實驗操作桌下部有二隻元件儲存櫃，放置實驗元器件及儲存板。
2、示教控製台：由示教實驗操作桌、實驗台、演示控製屏組成，能分別控製12台學生實驗台的電源。演示屏立在實驗台上，尺寸為160×70cm，用於講解、演示。
3、實驗台，共12台，每張學生實驗操作桌上配置1台。
4、器材配備：
YLK－01繼電控製實驗箱一；
YLK－02繼電控製實驗箱二；
YLK－02繼電控製實驗箱二；
YLK－03繼電控製實驗箱三 ；
YLK－04繼電控製實驗箱四；
YLK－04繼電控製實驗箱四；
YLK－05三相負載；
13台0.18KW三相電動機，39隻電流測試插座，26隻1.5級直流電表，13隻MF－500萬用表，25套電烙鐵及烙鐵架，13套剝線鉗、尖嘴鉗、螺絲刀等工具，13套低壓實驗所需的電阻、電位器、電感、電容、變壓器、條形磁鐵、集成座等元件單元盒（元件已裝在透明單元盒內），25張學生凳，雙門立櫃1個。
5、用戶自備器材：功率表、滑動變阻器、毫伏表。
電工實驗室實驗項目：
|
1、電工測量儀表的使用及減少內阻測量誤差的方法。
2、常用元件的識別與檢測。
3、線性元件與非線性元件的伏安特性 。
4、未知電阻元件伏安特性測繪 。
5、電源的外特性。
6、電位值、電壓值的測量及電路電位圖的繪製。
7、電流表和電壓表的擴程。
8、歐姆表的設計 。
9、基爾霍夫定律的驗證。
10、驗證楞次定律。
11、迭加原理與互易定理的驗證。
12、戴維南定理與諾頓定理的驗證。
13、電壓源與電流源的等效變換。
14、受控源特性的研究。
15、示波器和信號發生器的使用及典型電信號的觀察與測量。
16、一階電路實驗。
17、二階電路過度過程。
18、研究LC元件在直流和交流電路中的特性。
19、負載獲得最大功率的條件。 ……自由設計實驗項目。 |
20、三表法測定交流電路參數（用三表法測量交流電路等效參數）。
21、正弦交流電路中RLC元件的頻率特性。
22、RL及RC串聯電路實驗。
23、RLC串聯諧振電路。
24、日光燈電路的連接及功率因數的改善。
25、三相負載的星、三角接法。
26、三相電路功率的測量。
27、RC網絡頻率特性和選頻特性的研究 。
28、二端口網絡的研究。
29、單相鐵芯變壓器特性的測試 。
30、互感線圈電路的研究 。
31、單相電度表的校驗。
32、負阻抗變換器實驗。
33、回轉器特性測試。
34、三相異步電動機的使用和起動。
35、三相異步電動機繼電接觸控製基本電路。
36、按鈕、接觸器複合聯鎖的控製電路。
37、三相異步電動機時間繼電器控製Y－△起動控製實驗。 |
