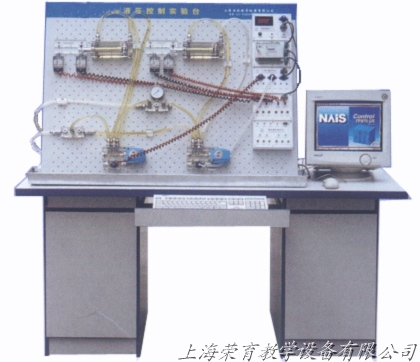

YY-19型液壓-PLC控製實驗台

    液壓-PLC控製實驗室是根據高等院校機電一體化教學大綱要求，在我公司產品YY-18透明液壓傳動演示係統的基礎上廣泛征求專家、教授與老師的意見，采用了開放型合實驗台結構，經不斷創新改進研製而成的，是目前液電控製最理想的實驗室設備。

主要特點：

1.實驗係統采用“二合一”結構，即一張實驗桌配備兩套實驗設備，可供兩組四位學生同時進行實驗，優化共享資源，提高產品的性能價格比。整體結構簡單，實用性強。

2.實驗元件均為透明有機材料製成，便於了解掌握幾十種常用液壓元件的結構、性能及用途。掌握幾十種基本實驗回路的工作過程及原理。實驗時，組裝實驗回路快捷、方便。

3.電氣主控單元采用PLC可編程序控製器控製，可與PC微機通訊實現微機智能控製。同時，以液壓回路為控製對象，加強對PLC可編程序控製器的學習及應用。

4.采用獨立的繼電器控製單元進行電氣控製，通過比較，突出PLC可編程序控製器控製的優越性，加深對PLC可編程序控製器的了解及掌握。

實驗項目：

（一）、液壓傳動基本控製回路實驗

（二）、多回路作用缸自動控製

（三）、PLC可編程序控製器的控製技術的學習及應用

（四）、其它綜合、擴展性實驗

   十八種基本液壓傳動控製回路：

   1.用換向閥的換向回路

   2.用“O"性機能換向閥的閉鎖回路

   3.用液控單向閥的閉鎖回路

   4.壓力調定回路

   5.二級壓力回路

   6.用減壓閥的減壓回路

   7.用增壓缸的增壓回路

   8.用換向閥的卸載回路

   9.進油節流調速回路

   10.回油節流調速回路

   11.調速齒輪泵的調速回路

   12.調速齒輪泵和調速閥的複合調速回路

   13.流量閥短接的速度換接回路

   14.二次進給回路

   15.用順序閥的順序動作回路

   16.用壓力繼電器的順序動作回路

   17.用電氣行程開關的順序動作回路

   18.用行程閥的順序動作回路
