一、概述：

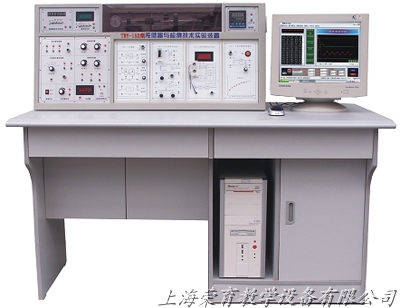

     TRY-152 傳感器與檢測技術實驗裝置是本公司推出為傳感器及相關學科的教學實驗而開發的適應不同類別、不同層次的專業教學實驗設備。可完成“傳感器原理與應用”、“自動檢測技術”、“工業自動化儀表與控製”、“非電量電測技術”“工程檢測技術及應用”等課程的教學實驗。

二、特點：

1、實驗用電設有漏電保護及熔絲短路保護，直流電源設置短路保護電路，可顯示正常、故障狀況。實驗電源還采用專用的連接線。實驗連接線采用新型連接線，彈性接觸，接觸電阻小。

2、傳感器處理電路采用掛件式模塊化設計，傳感器采用獨立安裝方式，學校選購時可根據要求增減實驗項目。實驗項目還可根據新產品的開發不斷拓展。

3、傳感器結構接近於工業檢測傳感器，有較高的精度，使實驗內容更接近實際應用，及便於用計算機作實驗的特性分析及控製。實驗時處理電路模塊掛在主控台上。

穩壓電源精度高，紋波係數小。頻率及轉速顯示采用高精度的等精度頻率計使在不同頻率段保證一致的精度。直流電壓表采用數字式高阻抗多量程儀表。直鍵開關轉換，具有內測、外測功能。

4、從傳感器、測量儀表、專用電源、溫度源、氣源、振動源、轉動源、信號源、數據采集控製器到實驗連接線等均配套齊全，其性能、精度及規格均密切結合實驗的需要進行配套。

5、主控台功能分布采用分塊式結構形式，布置合理，接線方便。麵板示意、圖線分明。轉換電路模塊正麵印有傳感器及電路原理圖、傳感器采用進口透明有機玻璃製作。

四、裝置的基本配置

設備由主控台、處理電路模塊、數據采集、傳感器等構成。

1、主控製屏

控製屏為鐵質噴塑結構，實驗用電設有漏電保護及熔絲短路保護，直流電源設置短路保護電路。還提供專用電源、溫度源、氣源、振動源、轉動源、信號源、數據采集控製器,各種測試儀表等。其技術要求如下：

（1）多路穩壓直流電源：提供高穩定、小紋波係數±15V、＋5V、±2V～±10V可調、2V～+24V可調四路直流穩壓電源。具有過流保護及短路保護功能，可顯示正常、故障狀態。

（2）信號源：可調音頻信號源0.4kHz～10kHz；可調低頻信號源1Hz～30Hz。

（3）轉動源控製：控製轉動源轉速，2V~+24V輸出，數字式電壓顯示。

（4）等精度頻率/轉速表：可測量頻率（具有內測與外測功能）、轉速。采用高精度的等精度頻率計，使在不同頻率段保證一致的精度。頻率測量範圍為1 ~100KHz,轉速測量範圍為1 ~100000轉/分。

（5）直流電壓表：測量範圍為0～20V，量程為200mV ,2V，20V，四檔直鍵開關切換，具有內測與外測功能，輸入阻抗大，精度高，三位半數顯。

（6）溫度源：控製溫度源溫度，采用高精度智能化PID調節溫度控製儀表控製。多種輸入輸出規格，人工智能調節以及參數自整定功能，先進控製算法，溫度控製精度0.5級，溫度<200℃(可調)。

（7）轉動源：轉動盤速度0～2400轉/分(可調)，與光纖、光電、渦流、磁電、霍爾傳感器等配合進行測速實驗。

（8）振動源：振動梁采用雙平衡式懸臂梁結構，梁端裝有永久磁鋼，振動梁頻率1 Hz~30Hz(可調)。共振頻率12Hz左右。

（9）氣源：手動氣壓源0～20kpa，裝有氣壓表。

（10）傳感器固定架：裝有螺旋測微器。

（11）計時器：0~9999s，精確到0.1s。

（12）數據采集卡及處理軟件：數據采集卡采用USB接口、12位A/D轉換、采樣速度10萬次/秒，采樣速度可以選擇。采樣方式分單步采樣、定時采樣、連續采樣，具有虛擬儀表功能。提供的處理軟件有良好的計算機顯示界麵，可以進行實驗項目選擇與編輯，數據采集，特性曲線的分析、比較、文件存取、打印等功能，更注重根據不同信號設定采集的速率、定時單步采樣周期。軟件還具備虛擬示波器功能。

（13）、附加說明：控製屏的正麵右邊設有一個大凹槽，能容納四個模塊，實驗時把要用得模塊掛上，足夠滿足一個係統的實驗內容，拆卸方便。

2、實驗桌

實驗桌桌麵主材料采用三聚氰胺貼麵板，台麵材料采用貼麵防火板，造型美觀大方。桌麵有防火、絕緣、防水、防汙、耐磨等功能。桌麵右方預留有顯示器安放位置，實驗桌設有兩個抽屜，一個用於放置鍵盤、一個用於放置傳感器元件、工具、連接線、資料等；實驗桌右下方可放置計算機，左下方可放置模塊。桌麵用於安裝控製屏並提供一個寬敞的工作台麵。

3、處理電路模塊

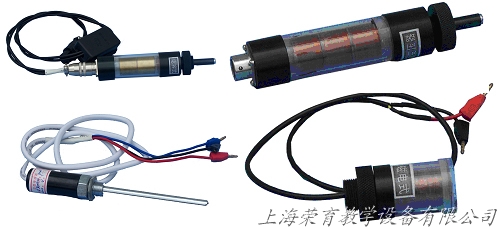

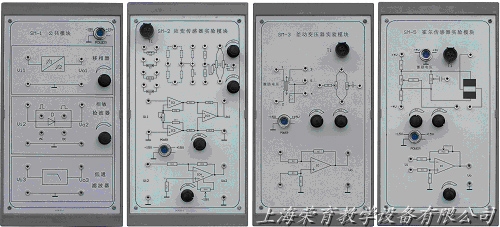

包括：SM-1公共模塊：有移相器、相敏檢波器、低通濾波器組成。SM-2應變傳感器實驗模塊。SM-3差動變壓器實驗模塊。SM-4電容式傳感器實驗模塊。SM-5霍爾式傳感器實驗模塊。SM-6壓電式傳感器實驗模塊。SM-7電渦流傳感器實驗模塊。SM-8溫度傳感器實驗模塊。SM-9壓力傳感器實驗模塊。SM-10光纖傳感器實驗模塊。SM-11氣敏傳感器實驗模塊:燈光顯示濃度。SM-12濕敏傳感器實驗模塊:燈光顯示濕度。SM-13超聲位移傳感器實驗模塊（數字直接顯示）。SM-14扭矩傳感器實驗模塊。SM-17熱釋電傳感器實驗模塊。SM-18矽光電池實驗模塊。SM-19光柵位移傳感器實驗模塊。

五、技術參數

輸入電源：AC220V±5%    50±1Hz

額定電流：≤5A

相對溫度：-5℃～40℃  相對濕度：＜75%（25℃）

外形尺寸：長×寬×高=1450×700×1230 mm3

六、產品分類：

     根據各類學校不同的要求，本裝置大致可分為以下三種型號：

TRY-152A型傳感器與測控技術實驗裝置（實驗項目1-40，取消采集卡）（18種）

TRY-152B型傳感器與測控技術實驗裝置（實驗項目1-49）（23種）

TRY-151C型傳感器與測控技術實驗裝置（實驗項目1-60）（29種）

學校也可根據具體要求自己選配或要求增加實驗項目。
