QDA-01型氣動控製實驗台
編號:N20081011192415
基本信息:

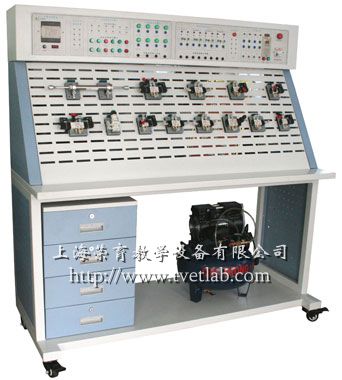

QDA-01型 氣動實驗台
QDA-01型 氣動實驗台依據國家高等院校、職業技術院校的《液氣壓傳動》、《氣動控製技術》教學大綱、實驗教學大綱，針對當前的實驗教學現況而專業設計的氣動教學實驗台。該實驗台覆蓋了氣動技術、傳統繼電器控製技術、
PLC自動控製技術、傳感器應用技術等多項技術，是氣動技術和控製技術的完美結合。因此，該實驗台是氣動實驗教學、氣動控製技能實訓、氣動與傳感器技術綜合實訓的綜合實驗台，也是一款比較適合於高等院校、高等技術院校、職業技術院校的氣動技術實訓平台。
PLC自動控製技術、傳感器應用技術等多項技術，是氣動技術和控製技術的完美結合。因此，該實驗台是氣動實驗教學、氣動控製技能實訓、氣動與傳感器技術綜合實訓的綜合實驗台，也是一款比較適合於高等院校、高等技術院校、職業技術院校的氣動技術實訓平台。一、 氣動實驗台主要性能特點
1、 覆蓋了氣動技術、繼電器控製技術、PLC自動控製技術、傳感器應用技術、上位機組態控製技術等多項控製技術；
2、 模塊化結構設計使得搭建實驗簡單、方便，各氣動元件成獨立模塊，配有方便安裝的底板，實驗時可以隨意在通用鋁合金型材板上組建各種實驗回路，操件簡單快捷；
3、 快速可靠的連接接頭，拆卸簡便省時，有效的提高了實驗效率；
4、 每個氣動元器件、傳感器元件及其他電器元件全部采用工業元件，性能安全、可靠；
5、 低噪音的工作泵站，為實驗是提供了一個安靜的實驗環境（噪聲<60db）。
二、 氣動實驗台實驗項目
1、 常用氣動元件功能演示實驗；
2、 常見氣動回路演示實驗；
3、 單作用氣缸的電磁閥換向回路；
4、 雙作用氣缸的電磁閥換向回路；
5、 雙作用氣缸的氣控閥換向回路；
6、 單作用氣缸的單向速度調節回路；
7、 單作用氣缸的雙向速度調節回路；
8、 雙作用氣缸的進口調節速度調節回路；
9、 雙作用氣缸的出口調節速度調節回路；
10、 速度換接回路；
11、 采用並聯節流閥的緩衝回路；
12、 互鎖回路；
13、 過載保護回路；
14、 單缸連續往複控製回路；
15、 雙缸連續往複控製回路；
16、 用行程閥雙缸順序動作回路；
17、 用電氣開關雙缸順序動作回路；
18、 二次壓力控製回路；
19、 高低壓力轉換回路；
20、 計數回路；
21、 延時回路；
22、 邏輯閥的應用回路；
23、 雙手操作回路；
24、 節能回路；
25、 殘壓排出回路；
26、 自動手動並用回路。
三、氣動實驗台主要技術參數
1、 氣泵主要技術參數：
n 電源：220V AC50HZ；
n 功率:465W；
n 流量:55L/min；
n 儲氣罐容積：24L；
n 噪音:<=60db；
n 最大壓力:0.75Mpa；
n 尺寸：40*40*52（cm）；
n 淨重:22Kg。
2、 使用電源：國家標準供電電源——AC220V、50HZ，帶短路保護、漏電保護、過載保護等功能；
3、 控製電壓：安全控製電壓—DC24V；
4、 使用環境要求：防潮、防塵環境；
5、 實驗台外形尺寸：1500×620×1600;
6、 實驗台重量：約120Kg。
