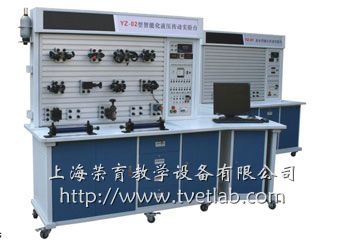

YZ-02型智能化液壓傳動實驗台由實驗操作平台、電器控製、電腦桌、數據采集係統、上位機組態仿真控製係統等組成，實驗台設計功能不僅能滿足高校學生基礎實驗使用要求，附帶的擴展功能也能滿足教學以及科研的要求，非常適合液壓方麵的研究生、老師、專家、工程師從事教學與科研工作。

一、   主要特點

1.   所有液壓閥采用力士樂技術液壓元件，性能參數完全符合教學大綱的要求，且完全符合工業應用標準；

2.   封閉式快換接頭快速搭接，實驗組裝方便快捷，拆接不漏油，清潔幹淨；

3.   機械控製、繼電器控製、PLC自動控製、上位機組態控製、複合控製及上位機測控軟件控製等多種控製技術相結合；

4.   20個可視化液壓仿真控製回路，直接反映液壓回路的工作狀態、PLC工作狀態以及各個液壓元件內部結構原理，並直接同為上位機通訊實時控製硬件回路；

5.   數據采集係統高效穩定，實現計算機智能數據采集、分析、處理、數字顯示、曲線自動生成及實時監控等多功能。

1、 液壓泵的特性測試；

2、 溢流閥的動靜態特性測試；

3、 減壓閥的動靜態特性測試；

4、 節流閥的負載特性測試

5、 調速閥的負載特性測試；

6、 液壓缸的加載特性測試；

7、 液壓馬達的性能測試；

8、 薄壁小孔的流量壓差特性測試；

9、 細長小孔的流量壓差特性測試；

10、  同心環縫隙的流量壓差特性測試等。

1、 液壓泵站技術參數：（可根據實際需求定製不同類型、不同要求的液壓泵站）

名稱	技術參數	數量
定量齒輪泵	型號：CMW-F306-ALP 排量：6ml/r     額定壓力：14Mpa	1台
變量葉片泵	型號：VPV1-12-70   排量：6.67ml/r  額定壓力：7Mpa	1台
驅動電動機	額定功率：2.2KW    轉速：1400r/min	2台

2、 數據采集係統主要技術參數：

名稱	技術參數	數量
流量傳感變送器	精度等級0.5%,量程：0-10L/min	1隻
功率傳感變送器	精度等級0.5%,量程：0-5KW	1隻
位移傳感器	精度等級0.2%,量程：0-300mm	1隻
壓力傳感變送器	精度等級0.5%,量程：0-10MPa	2隻
溫度傳感變送器	精度等級0.5%,量程：-10-150℃	1隻
計算機	160G硬盤、1G內存,市場主流配置	1台
顯示器	17’液晶顯示器	1台

3、 實驗台供電電源：國家標準工業用電——AC380V、50HZ；

4、 實驗台控製電壓：安全控製電壓——DC24V；

5、 使用環境要求：防潮、防塵環境；

6、 係統總功率：<=5KW;

7、 係統安全使用壓力：P<=7Mpa;

8、 實驗台外形尺寸：2280×650×1770;

9、 實驗台重量：約150Kg。
